Programmierung
Beschreibung der Auswahl:
Programmieren Sie die erforderliche Rampenzeit.
212 Schnellstopprampenzeit
Wert:
0,02-3600,00 s
Funktion:
4 4
Die Schnellstopprampenzeit ist die Verzögerungszeit von
der Motornennfrequenz bis 0 Hz, vorausgesetzt, es
entsteht im Wechselrichter keine Überspannung durch
generatorischen Betrieb des Motors bzw. wenn der
erzeugte Strom die Stromgrenze überschreitet (Einstellung
in Parameter 221 Stromgrenze I
einen der Digitaleingänge oder die serielle Schnittstelle
aktiviert.
Beschreibung der Auswahl:
Programmieren Sie die erforderliche Rampenzeit Ab.
213 Frequenz Festdrehzahl - Jog
Wert:
0,0 - Parameter 202 Ausgangsfrequenz-
grenze hoch, f
Funktion:
Die JOG Festfrequenz f
funktion eine feste Ausgangsfrequenz des
Frequenzumrichters zum Motor. Jog kann über die Digita-
leingänge, die serielle Schnittstelle oder das LCP aktiviert
werden, wenn diese Funktion in Parameter 015 Ort-JOG
aktiviert wurde.
Beschreibung der Auswahl:
Stellen Sie die erforderliche Frequenz ein.
Das Beispiel zeigt, wie der resultierende Sollwert berechnet
wird, wenn Festsollwerte zusammen mit Addierend zum
Sollwert und Relativ in Parameter 214 Sollwertfunktion
verwendet wird. Die Formel zur Berechnung des
resultierenden Sollwerts finden Sie in Kapitel 5 Alle Informa-
tionen zum VLT 2800. Siehe auch Abbildung 4.7 für weitere
Informationen.
Die folgenden Parameter sind voreingestellt:
Parameter 204 Minimaler Sollwert
Parameter 205 Maximaler Sollwert
Parameter 215 Festsollwert 1
Parameter 308 Klemme 53, Analogeingangs-
spannung
Parameter 309 Klemme 53, min. Skalierung
Parameter 310 Klemme 53, max. Skalierung
82
Projektierungshandbuch
3,00 s (VLT 2803-2875)
10,00 s (VLT 2880-2882)
. Schnellstopp wird über
LIM
MAX
ist bei aktivierter Festdrehzahl-
JOG
10 Hz
50 Hz
15 %
Sollwert
0 V
10 V
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
Ist Parameter 214 Sollwertfunktion auf [0] Addierend zum
Sollwert eingestellt, so wird einer der eingestellten
Festsollwerte (Parameter 215-218) als Prozentwert des
Sollwertbereiches zu den externen Sollwerten addiert. Wird
Klemme 53 verwendet, ist eine Analogeingangsspannung
von 4 V der resultierende Sollwert:
Parameter 214 Sollwertfunktion = Addierend zum Sollwert [0]:
Parameter 204 Minimaler Sollwert
Sollwertbeitrag bei 4 V
Parameter 215 Festsollwert 1
Resultierender Sollwert
Wenn Sie Parameter 214 Sollwertfunktion auf [1] Erhöhung
des Sollwertes-Relativ einstellen, so werden die
Festsollwerte (Par. 215-218) als Prozentwert zur Summe der
externen Sollwerte addiert. Wird Klemme 53 verwendet, ist
eine analoge Eingangsspannung von 4 V der resultierende
Sollwert:
Parameter 214 Sollwertfunktion =[1] Erhöhung des Sollwertes-
Relativ:
Parameter 204 Minimaler Sollwert
10,0 Hz
Sollwertauswirkung bei 4 V
Parameter 215 Festsollwert 1
Resultierender Sollwert

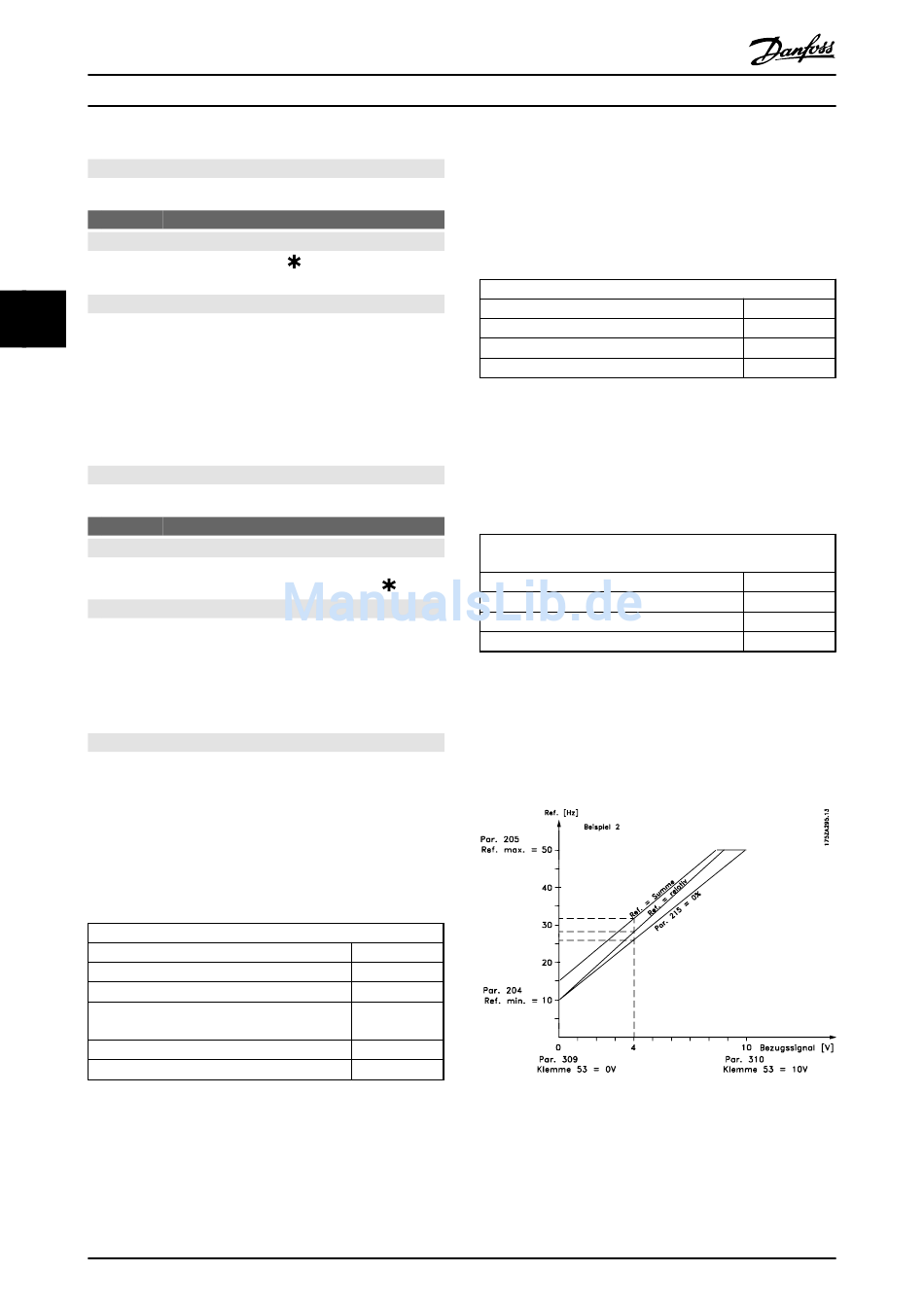

Abbildung 4.11 zeigt den resultierenden Sollwert in
Abhängigkeit vom externen Sollwert, der zwischen 0 und
10 V schwankt. Parameter 214 Sollwertfunktion wird auf [0]
Addierend zum Sollwert bzw. [1] Erhöhung des Sollwertes-
Relativ eingestellt. Abbildung 4.11 zeigt zudem, dass
Parameter 215 Festsollwert 1 auf 0 % programmiert ist.
Abbildung 4.11 Resultierender Sollwert im Vergleich zum
externen Sollwert
10,0 Hz
16,0 Hz
6,0 Hz
32,0 Hz
10,0 Hz
16,0 Hz
2,4 Hz
28,4 Hz
