1.7.8 Feldbus-Option

Die zunehmenden Informationsanforderungen in der
Industrie machen das Sammeln oder Visualisieren
verschiedener Prozessdaten erforderlich. Wichtige
Prozessdaten unterstützen den Systemtechniker bei der
täglichen Überwachung des Systems. Aufgrund der in
größeren Anlagen vorhandenen umfangreichen
Datenmengen sind Übertragungsgeschwindigkeiten von
mehr als 9600 Baud wünschenswert.
Feldbus-Option
Profibus
Profibus ist ein Feldbussystem, das zur Verbindung von
Automationsgeräten wie Sensoren und Stellgliedern mit
den Steuerungen verwendet werden kann, wobei die
Verbindung über ein 2-adriges Kabel erfolgt. Profibus DP
ist ein schnelles Kommunikationsprotokoll, das speziell für
die Kommunikation zwischen dem Automationssystem und
verschiedenen Gerätetypen vorgesehen ist.
Profibus ist eine eingetragene Marke.
DeviceNet
DeviceNet Feldbussysteme können zur Verbindung von
Automationsgeräten wie Sensoren und Stellgliedern mit
den Steuerungen verwendet werden; die Verbindung
erfolgt über ein 4-adriges Kabel.
DeviceNet ist ein mittelschnelles Kommunikationsprotokoll,
das speziell für die Kommunikation zwischen dem Automa-
tionssystem und verschiedenen Gerätetypen vorgesehen
ist. Geräte mit DeviceNet-Protokoll können nicht mittels
FC-Protokoll und Profidrive-Protokoll gesteuert werden.
MCT 10 Konfigurationssoftware kann am Sub D-Stecker
verwendet werden.

1.7.9 Motordrosseln

Durch die Installation des Motordrosselmoduls zwischen
Frequenzumrichter und Motor kann ein ungeschirmtes
Motorkabel mit einer Länge bis 200 m oder ein
abgeschirmtes Kabel mit einer Länge bis 100 m verwendet
werden. Das Motordrosselmodul verfügt über ein Gehäuse
der Schutzart IP20 und kann Seite an Seite installiert
werden.
Damit bei einer Verwendung langer Motorkabel weiterhin
die Anforderungen der Norm EN55011-1A erfüllt werden,
müssen geeignete Motordrosseln und EMV-Filter für lange
Motorkabel verwendet werden.
Zur Erfüllung der Anforderungen der Norm EN55011-1A
kann der EMV-Filter für lange Motorkabel nur in einen VLT
2800 mit integriertem Filter der Klasse 1A (R1-Option)
eingebaut werden.
MG27E403
Projektierungshandbuch
Siehe Kapitel 5.1.21 Konformität mit den EMV-Vorschriften für
weitere Informationen.

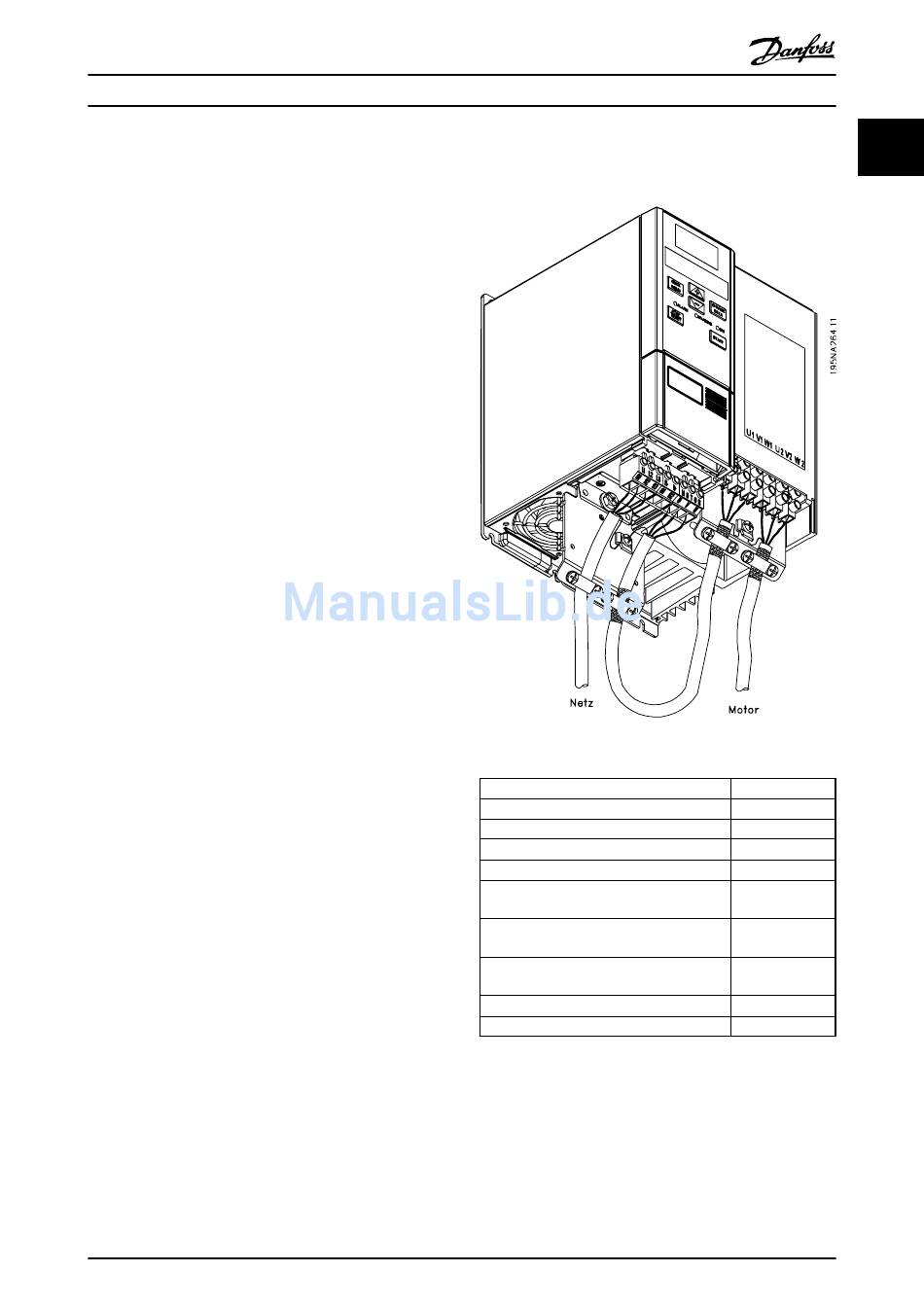

Abbildung 1.2 Beispiel für Motorkabel
Maximale Kabellänge (nicht abgeschirmt)
Maximale Kabellänge (abgeschirmt)
Schutzart
Maximaler Nennstrom
Höchstspannung
Mindestabstand zwischen Frequenzumrichter
und Motordrossel
Mindestabstand über und unter der
Motordrossel
Montage
Abmessungen HxBxT (mm)
Gewicht
Tabelle 1.4 Technische Daten für VLT 2803-2875
Motordrosseln
1) Parameter 411 Taktfrequenz=4500 Hz.
2) Die mechanischen Abmessungen finden Sie in
Kapitel 3.1.1 Übersicht.
Entnehmen Sie die Bestellnummern für das Motordros-
selmodul Kapitel 1.10 Zubehör für den VLT 2800.
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
1) 200 m
100 m
1)
IP20
1) 16 A
480 V AC
1)
Seite-an-Seite
100 mm
Nur vertikale
Montage
2) 200x90x152
3,8 kg
1 1
11
