Alle Daten werden in einer 4-stelligen alphanumerischen
Anzeige angezeigt, die im Normalbetrieb kontinuierlich vier
Betriebsdatenelemente und drei Betriebsarten anzeigt. Bei
der Programmierung werden alle erforderlichen Informa-
tionen für eine schnelle, effiziente Parametereinstellung
des Frequenzumrichters angezeigt. Zur Ergänzung der
Anzeige gibt es 3 Kontrollleuchten für Spannung (Ein),
Warnung (Warnung) und Alarm (Alarm). Alle Parameterein-
stellungen des Frequenzumrichters können sofort über die
Bedieneinheit geändert werden, wenn die Funktion nicht
über den Parameter 018 Programmiersperre als [1] Gesperrt
festgelegt wurde.
1.13.2 Steuertasten zur
Parametereinstellung
Die Steuertasten sind nach Funktionen aufgeteilt. Die
Tasten zwischen der Displayanzeige und den LED-Anzeigen
dienen zur Programmierung von Parametersätzen. Hierzu
gehört auch die Wahl der Displayanzeige im Normal-
betrieb.
[Display/Status]
[Display/Status] dient zur Wahl der Displayanzeige. Sie
können damit aus dem Quick-Menü oder dem Menümodus
schnell zurück zur Standardanzeige wechseln.
[Quick Menu]
[Quick Menu] ermöglicht den Zugriff auf die für das Quick-
Menü verwendeten Parameter. Sie können zwischen dem
Quick-Menü-Modus und dem Menümodus wechseln.
[Menu]
[Menu] bietet Zugriff auf alle Parameter. Sie können
zwischen Menümodus und Quick-Menümodus umschalten.
[Change Data]
Drücken Sie die Taste [Change Data], um einen Parameter
zu ändern, der im Menümodus oder Quick-Menümodus
ausgewählt wurde.
[Cancel]
[Cancel] wird verwendet, wenn eine Änderung am
ausgewählten Parameter nicht implementiert wird.
[OK]
Drücken Sie [OK], um eine Änderung des ausgewählten
Parameters zu bestätigen.
[+]/[-]
Drücken Sie [+/-], um Parameter auszuwählen und Parame-
terwerte zu ändern.
Diese Tasten werden auch im Anzeigemodus zur Auswahl
der Anzeigen von Betriebsvariablen verwendet.
[◄][►]
Wählen Sie über die Tasten [◄][►] Parametergruppen aus
und bewegen Sie mit diesen Tasten auch den Cursor zur
Änderung numerischer Werte.
26
Projektierungshandbuch

1.13.3 Anzeigeleuchten

Im unteren Bereich der Bedieneinheit befinden sich eine
rote Alarmleuchte, eine gelbe Warnleuchte und eine grüne
Spannungsanzeigeleuchte.
Überschreiten bestimmte Betriebsgrößen vorgegebene
Grenzen, leuchtet die Alarm- und/oder Warnleuchte auf,
während ein Status- oder Alarmtext in der Anzeige
angezeigt wird.
HINWEIS
Die Spannungsanzeigeleuchte leuchtet, wenn eine
Spannungsversorgung an den Frequenzumrichter
angeschlossen ist.
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.

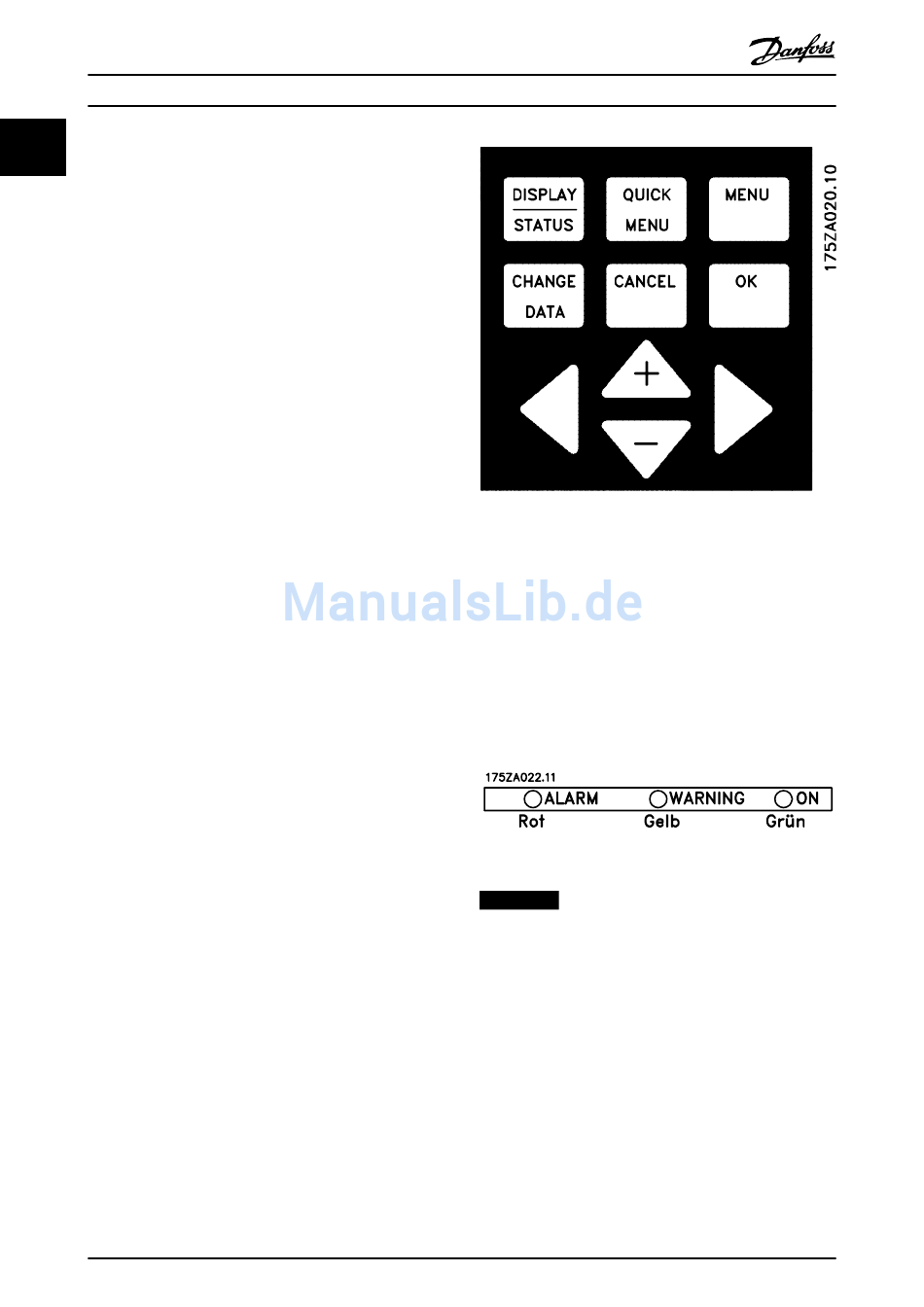

Abbildung 1.25 Steuertasten zur Parametereinstellung
