Installation
5.
Stellen Sie die folgenden Parameter ein:
•
Parameter 100 Konfiguration = [3] Prozessregelung
mit Istwertrückführung
•
Parameter 101 Drehmomentkennlinie = [3]
Variables Drehmoment mittel
3
3
•
Bei Verwendung mit Zentrifugalpumpen und -
lüftern.
•
Parameter 308 Klemme 53, Analogeingangs-
spannung= [2] Istwert (für 0-10 V DC-Transmitter)
oder
•
Parameter 314 Klemme 60, Analogeingangsstrom=
[2] Istwert (für 4-20 mA-Transmitter)
•
Parameter 414 Minimaler Istwert, FB
des minimalen Istwerts, muss auf den minimalen
Istwert eingestellt werden
•
Parameter 415 Maximaler Istwert, FB
des maximalen Istwerts, muss auf den maximalen
Istwert eingestellt werden
•
Beispiel: Druckgeber 0-10 bar: Parameter 414
Minimaler Istwert FB
Maximaler Istwert, FB
•
Parameter 416 Prozesseinheiten=Prozesseinheiten:
Wie auf dem LCP angezeigt (Beispiel: [4] bar)
•
Parameter 437 PID-Prozess Normal/Invers-Regelung
Regelung= [0] Normal: Reduzieren Sie die
Ausgangsfrequenz bei ansteigendem Istwertsignal
[1] Invers: Erhöhen Sie die Ausgangsfrequenz bei
ansteigendem Istwertsignal
•
Parameter 440 Prozess PID Proportionalver-
stärkung=Proportionalverstärkung (P-Verstärkung)
0,3-1,0 (Erfahrungswert)
•
Parameter 441 Prozess PID-Integrationszeit=Integra-
tionszeit (I-Zeit) 3-10 s (Erfahrungswert)
•
Parameter 442 PID-Prozess Differentiationszeit
Differentiationszeit (D-Zeit) 0-10 s
(Erfahrungswert)
•
Parameter 205 Maximaler Sollwert, Ref
Sollwert muss mit Parameter 415 Maximaler
Istwert, FB
•
Parameter 215 Festsollwert 1 (FESTSOLLWERT
1)=Festsollwert 1. Stellen Sie den Festsollwert auf
den gewünschten Sollwert (Beispiel: 5 bar)
•
(Parameter 205 Maximaler Sollwert, Ref
Parameter 215 Festsollwert 1 (FESTSOLLWERT 1)
werden in der in Parameter 416 gewählten
Prozesseinheit angezeigt)
•
Die Werte in Klammern [ ] sind Datenwerte, die
der gewünschten Funktion entsprechen. Beispiel:
Parameter 308 Klemme 53, Analogeingangs-
spannungIstwertsignal=[2] Istwert
60
Projektierungshandbuch
=Skalierung
MIN
=Skalierung
MAX
=0 und Parameter 415
MIN
=10
MAX
MAX
übereinstimmen (Beispiel: 10 bar)
MAX
MAX
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
•
Wenn der Motor immer bei Mindestdrehzahl
laufen soll, können Sie diese in Parameter 204
Minimaler Sollwert, Ref MIN=Ausgangsfrequenz
min. Grenze auswählen. (Bei Pumpenanwen-
dungen beträgt dieser Wert in der Regel
15-20 Hz)
•
Mit den oben beschriebenen Anschlüssen und
Einstellungen arbeiten alle normalen Pumpen-
und Lüfteranwendungen ordnungsgemäß. In
bestimmten Fällen müssen Sie den PID-Regler
(Parameter 440 Prozess PID Proportionalver-
stärkung, Parameter 441 Prozess PID-
Integrationszeit und Parameter 442 Prozess PID
Differentiationszeit) abweichend von den
Erfahrungswerten optimieren

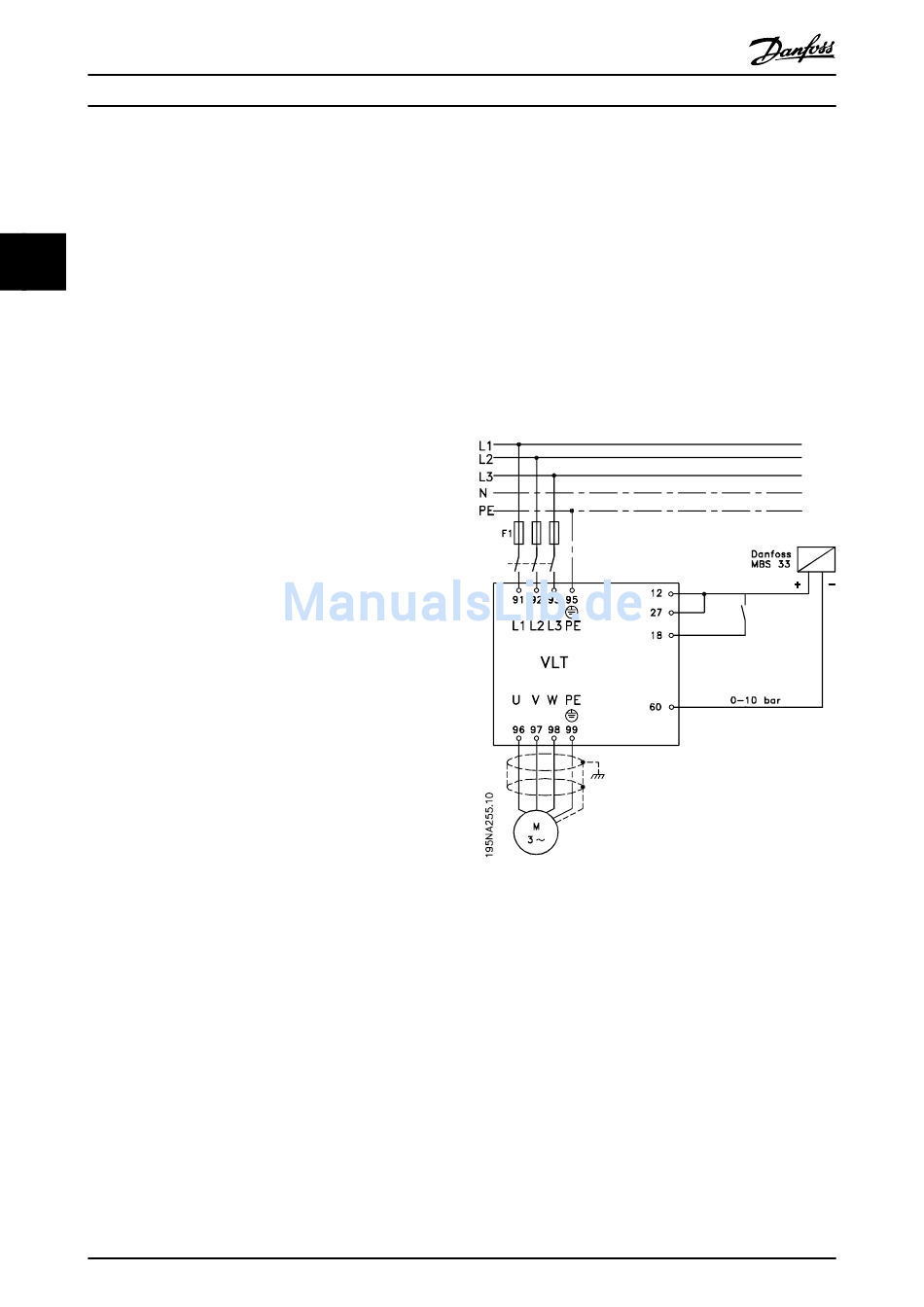

Abbildung 3.48 Anschluss für Prozessregelung mit
Rückführung
=Max.
und
MG27E403
