Installation

3.3.8 EMV-gerechte Verkabelung

Verwenden Sie zur Erfüllung der EMV-Immunitätsanforderungen der Steuerkabel und der EMV-Emissionsanforderungen der
Motorkabel abgeschirmte Kabel.
Die Fähigkeit eines Kabels, ein- und ausstrahlende elektrische Störstrahlung zu reduzieren, hängt von der Übertragungsim-
pedanz (Z ) ab. Die Abschirmung von Kabeln ist normalerweise darauf ausgelegt, die Übertragung elektrischer Störungen zu
T
mindern, und eine Abschirmung mit geringerer Übertragungsimpedanz Z
Übertragungsimpedanz.
Die Übertragungsimpedanz (Z
mechanischen Eigenschaften des Kabels lässt sich die Übertragungsimpedanz jedoch einigermaßen abschätzen.
Sie können Z aufgrund folgender Faktoren beurteilen:
T
•
Kontaktwiderstand zwischen den Leitern des Abschirmmaterials
•
Abschirmungsabdeckung, d. h., die physische Fläche des Kabels, die durch die Abschirmung abgedeckt ist; wird
häufig in Prozent angegeben und darf nicht weniger als 85 % betragen.
•
Der Abschirmungstyp, d. h. ein geflochtenes oder verdrilltes Schirmgeflecht. Ein geflochtenes Schirmgeflecht oder
ein geschlossenes Rohr wird empfohlen.

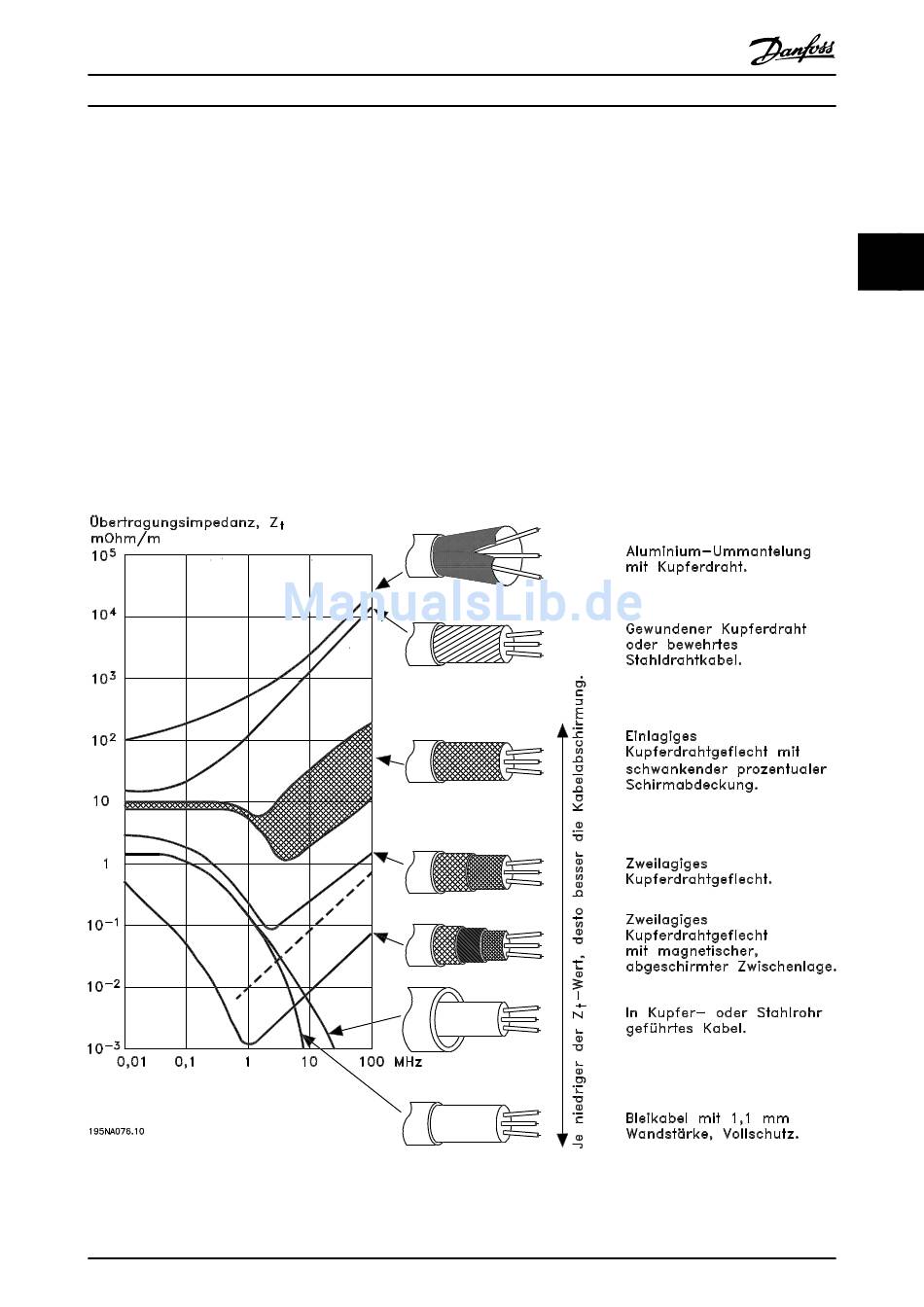

Abbildung 3.18 Vergleich der Kabel
MG27E403
Projektierungshandbuch
) wird von den Kabelherstellern selten angegeben. Durch Sichtprüfung und Beurteilung der
T
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
ist effektiver als eine Abschirmung mit höherer
T
3 3
