Programmierung

4.2 Motor/Last

4.2.1 Konfiguration

Die Wahl der Konfiguration und der Drehmomentkenn-
linien hat Einfluss darauf, welche Parameter im Display
angezeigt werden. Wenn [0] Drehzahlregelung ohne
Rückführung ausgewählt wird, werden alle Parameter zur
PID-Regelung herausgefiltert. Das heißt, dass dem Benutzer
4 4
nur die Parameter angezeigt werden, die für eine
bestimmte Anwendung relevant sind.
100 Konfiguration
Wert:
Drehzahlregelung ohne Rückführung
(OHNE RÜCKFÜHRUNG)
Drehzahlregelung mit Rückführung
(MIT RÜCKFÜHRUNG)
Prozessregelung mit Rückführung
(PID-REGLER)
Funktion:
Dieser Parameter dient zur Auswahl der Konfiguration, an
die der Frequenzumrichter angepasst werden soll.
Hierdurch wird die Anpassung an eine gegebene
Anwendung vereinfacht, da die Parameter, die in einer
gegebenen Konfiguration nicht verwendet werden,
ausgeblendet sind und somit nicht aktiviert werden
können.
Beschreibung der Auswahl:
Wenn Sie [0] Drehzahlregelung ohne Rückführung wählen,
wird eine normale Drehzahlregelung (ohne Istwertsignal)
mit automatischem Last- und Schlupfausgleich für eine
konstante Drehzahl bei unterschiedlichen Lasten erzielt.
Die Kompensationen sind aktiv, können aber ggf. in den
Parametern 134 Lastausgleich sowie 136 Schlupfausgleich
ausgeschaltet werden.
Wenn Sie [1] Drehzahlregelung mit Rückführung wählen,
wird eine bessere Drehzahlgenauigkeit erzielt. Sie müssen
ein Istwertsignal hinzufügen und den PID-Regler in
Parametergruppe 400 Sonderfunktionen einstellen.
Wenn Sie [3] Prozessregelung mit Rückführung wählen, wird
der interne Prozessregler für eine präzise Prozessregelung
in Abhängigkeit von einem gegebenen Prozesssignal
aktiviert. Sie können das Prozesssignal in den gegebenen
Prozesseinheiten oder als Prozentwert eingeben. Fügen Sie
ein Istwertsignal vom Prozess hinzu und stellen Sie den
Prozessregler in Parametergruppe 400 Sonderfunktionen
ein. Prozessregelung mit Rückführung ist nicht aktiv, wenn
eine DeviceNet-Karte installiert ist und Sie in Parameter 904
Instanztypen Instanz 20/70 bzw. 21/71 gewählt haben.
68
Projektierungshandbuch
[0]
[1]
[3]
Verwenden Sie diesen Parameter, um das U/f-Verhältnis
des Frequenzumrichters an die Drehmomentkennlinie der
Last anzupassen. Siehe Parameter 135 U/f-Verhältnis.
Wenn Sie [1] Konstantes Drehmoment wählen, so wird eine
lastabhängige U/f-Kennlinie erzielt, in der die Ausgangs-
spannung und Ausgangsfrequenz bei steigender Last
erhöht wird, um einen konstanten Motorlauf zu gewähr-
leisten.
Wählen Sie bei Anwendungen mit quadratischer Last (z. B.
Kreiselpumpen, Lüfter) [2] Variables Drehmoment niedrig, [3]
Quadratisches Drehmoment mittel oder [4] Quadratisches
Drehmoment hoch.
Wählen Sie [5] Variables Drehmoment - niedrig mit CT-Start,
[6] - mittel mit CT-Start oder [7] - hoch mit CT-Start, wenn
Sie ein höheres Losbrechmoment als mit den zuvor
genannten Kennlinien benötigen.
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
101 Drehmomentkennlinie
Wert:
Konstantes Drehmoment
(Konstantes Drehmoment)
Variables Drehmoment niedrig
(Drehmoment: niedrig)
Variables Drehmoment mittel
(Drehmoment: mittel)
Variables Drehmoment hoch
(Drehmoment: hoch)
Variables Drehmoment niedrig mit CT-Start
(VD NIEDRIG CT-START)
Variables Drehmoment mittel mit CT-Start
(VD MITT CT-START)
Variables Drehmoment hoch mit CT-Start
(VD HOCH CT-START)
Sondermotor-Modus
(Sondermotor-Modus)
CT = Konstantes Drehmoment
Funktion:
Beschreibung der Auswahl:

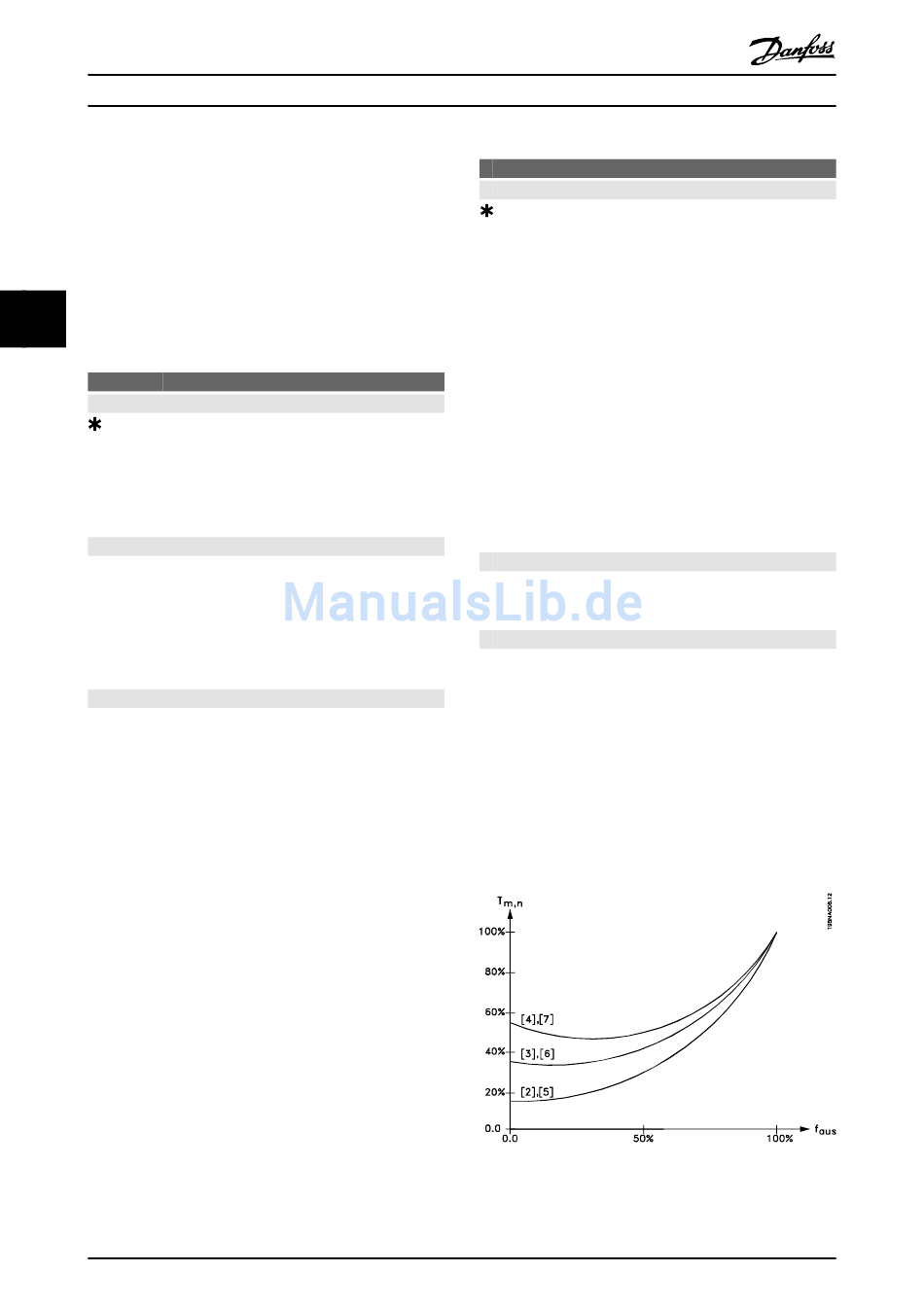

Abbildung 4.2 Drehmomentkennlinie
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
MG27E403
