3.4.11 Zwischenkreiskopplung

Die Zwischenkreiskopplung ermöglicht den Anschluss der DC-Zwischenkreise mehrerer Frequenzumrichter. Voraussetzung
hierfür ist, dass die Installation mit zusätzlichen Sicherungen und AC-Drosseln erweitert wird (siehe nachstehende
Zeichnung). Stellen Sie für eine Zwischenkreiskopplung Parameter 400 Bremsfunktion auf [5] Zwischenkreiskopplung ein.
Verwenden Sie für DC-Zwischenkreise (Zwischenkreiskopplung) 6,3-mm-Faston-Stecker.
Wenden Sie sich für weitere Informationen an Danfoss.
Nr. 88 89 Zwischenkreiskopplung
- +

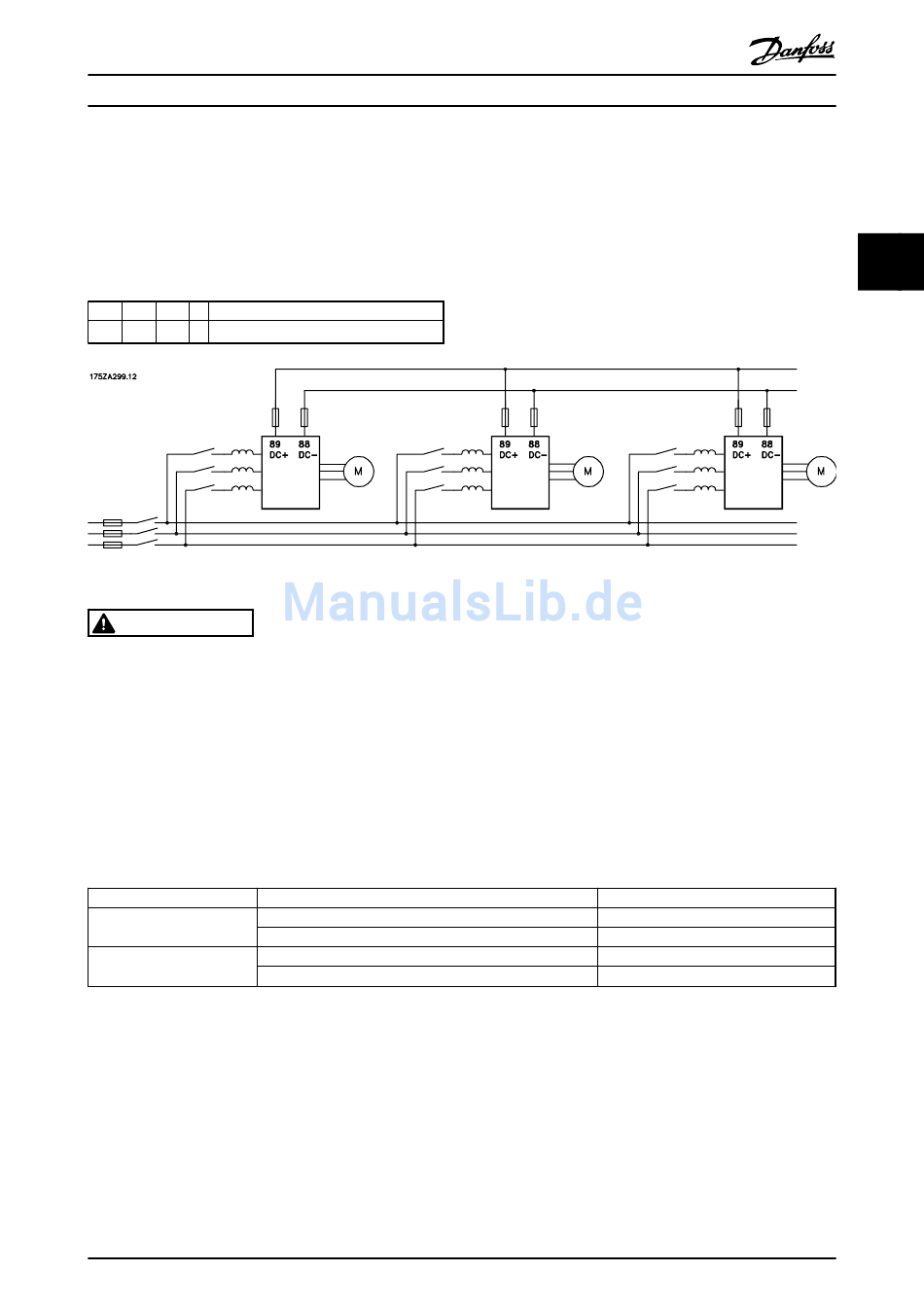

Abbildung 3.30 Zwischenkreiskopplung – Beispiel
WARNUNG
HOCHSPANNUNG
Die Spannung zwischen den Klemmen 88 und 89 kann über 850 VDC liegen. Unsachgemäße Installation des Motors, des
Frequenzumrichters oder des Feldbus kann Schäden am Gerät sowie schwere Personenschäden oder sogar tödliche
Verletzungen verursachen!
•
Halten Sie die Anweisungen in diesem Handbuch sowie nationale und lokale Richtlinien und Sicherheitsvor-
schriften ein.
3.4.12 Anzugsdrehmoment für Leistungsklemmen
Ziehen Sie die Leistungs- und Erdungsklemmen mit den folgenden Drehmomenten fest:
VLT Klemmen
2803-2875 Elektrische Netzbremse
Masse
2880-2882, 2840 PD2 Elektrische Netzbremse
Masse
MG27E403
Projektierungshandbuch
