Installation
HINWEIS
Der EMV-Schalter darf nicht betätigt werden, wenn dass
Gerät mit dem Netz verbunden ist. Vergewissern Sie sich
vor der Betätigung des EMV-Schalters, dass die Netzver-
sorgung getrennt wurde.
Der EMV-Schalter trennt die Kondensatoren galvanisch
von der Erde.
Entfernen Sie den Schalter Mk9 neben der Klemme 96, um
den EMV-Filter zu trennen.

3.4.5 Motordrehrichtung

Motor
U V W
2 2 2
U V W
1 1 1
FC
96 97 98
Motor
U V W
2 2 2
U V W
1 1 1
FC
96 97 98

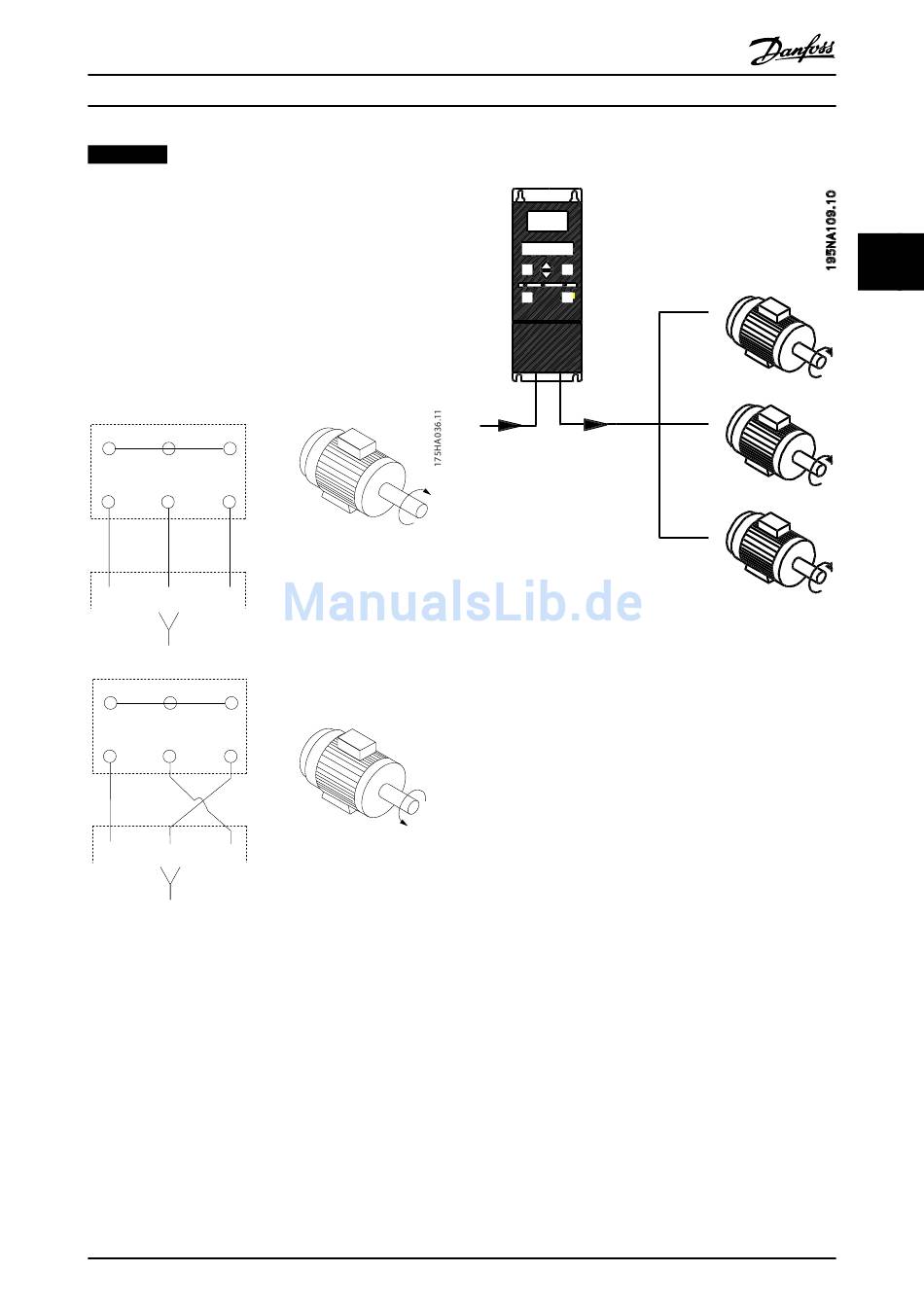

Abbildung 3.28 Schalten von 2 Phasen an den Motorklemmen
Die Werkseinstellung ist Rechtslauf, wobei der Frequen-
zumrichter-Transformatorausgang wie folgt angeschlossen
ist:
•
Klemme 96 angeschlossen an Phase U.
•
Klemme 97 angeschlossen an Phase V.
•
Klemme 98 angeschlossen an Phase W.
Die Drehrichtung kann durch Vertauschen zweier Phasen
an den Motorklemmen geändert werden.
MG27E403
Projektierungshandbuch

3.4.6 Parallelschaltung von Motoren

Abbildung 3.29 Parallelschaltung von Motoren
Der Frequenzumrichter kann mehrere parallel geschaltete
Motoren regeln. Wenn für die Motoren verschiedene
Drehzahlwerte vorgesehen sind, verwenden Sie Motoren
mit verschiedenen Drehzahlnennwerten. Die Motordrehzahl
wird simultan geändert, d. h. das Verhältnis zwischen den
Drehzahlnennwerten wird im gesamten Betriebsbereich
beibehalten. Der gesamte Stromverbrauch der Motoren
darf den maximalen Ausgangsnennstrom I
zumrichters nicht übersteigen.
Beim Start sowie bei niedrigen Drehzahlwerten können
Probleme auftreten, wenn sich die Motorgrößen stark
unterscheiden. Dies liegt daran, dass der relativ hohe
ohmsche Widerstand im Stator kleiner Motoren eine
höhere Spannung beim Start und bei niedrigen Drehzahl-
werten erfordert.
Sie können das elektronische Thermorelais (ETR) des
Frequenzumrichters in Systemen mit parallel
angeschlossenen Motoren nicht als Motorschutz für
einzelne Motoren verwenden. Aus diesem Grund muss ein
zusätzlicher Motorschutz mit Thermistoren in jedem Motor
oder einzelnen Thermorelais vorgesehen werden.
(Trennschalter sind als Schutz nicht geeignet).
