4.7.4 Datenzeichen (Byte)

Die Struktur der Nutzdaten hängt vom Telegrammtyp ab.
Es gibt 3 Telegrammtypen, die sowohl für Steuerte-
legramme (Master=>Follower) als auch Antworttelegramme
(Follower=>Master) gelten. Die 3 Telegrammtypen sind:
•
Parameterblock, zur Übertragung von Parametern
zwischen Master und Follower. Der Datenblock
4 4
besteht aus 12 Byte (6 Wörtern) und enthält auch
den Prozessblock.
•
Der Prozessblock besteht aus einem Datenblock
aus 4 Bytes (2 Wörter) und enthält:
-
-
•
Textblock, zum Lesen oder Schreiben von Texten
über den Datenblock.

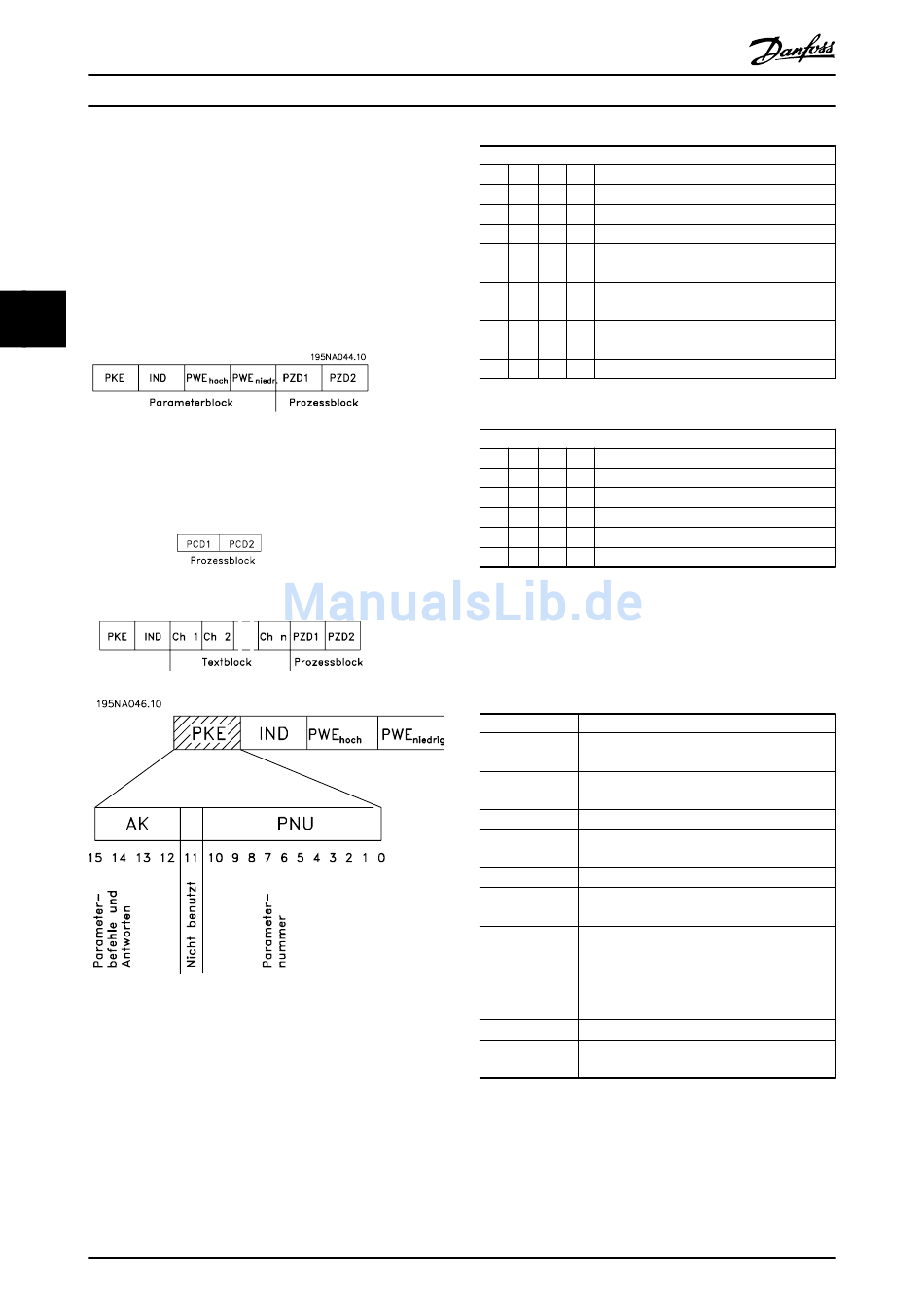

Abbildung 4.27 Parameterbefehle und Antworten (AK)
Die Bits Nr. 12-15 übertragen Steuerbefehle vom Master
zum Follower und senden bearbeitete Follower-Antworten
an den Master zurück.
112
Projektierungshandbuch
Steuerwort und Sollwert
Zustandswort und aktuelle Ausgangs-
frequenz (von Follower zu Master)
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
Bit-Nr.
15 14 13 12 Parameterbefehl
0 0 0 0 Kein Befehl
0 0 0 1 Parameterwert lesen
0 0 1 0 Parameterwert in RAM schreiben (Wort)
0 0 1 1 Parameterwert in RAM schreiben
(Doppelwort)
1 1 0 1 Parameterwert in RAM und EEprom
schreiben (Doppelwort)
1 1 1 0 Parameterwert in RAM und EEprom
schreiben (Wort)
1 1 1 1 Text lesen/schreiben
Tabelle 4.7 Parameterbefehle
Bit-Nr.
15 14 13 12 Antwort
0 0 0 0 Keine Antwort
0 0 0 1 Übertragener Parameterwert (Wort)
0 0 1 0 Übertragener Parameterwert (Doppelwort)
0 1 1 1 Befehl kann nicht ausgeführt werden
1 1 1 1 Übertragener Text
Tabelle 4.8 Antwortbefehle
Kann der Befehl nicht ausgeführt werden, sendet der
Follower die Antwort 0111 Befehl kann nicht ausgeführt
werden, und gibt folgende Fehlermeldung im Parame-
terwert (PWE) aus:
Antwort (0111) Fehlermeldung
0 Angewandte Parameternummer nicht
vorhanden
1 Auf den definierten Parameter besteht kein
Schreibzugriff
2 Datenwert überschreitet die Parametergrenzen
3 Angewandtes Unterverzeichnis (Subindex)
nicht vorhanden
4 Parameter nicht vom Typ Array
5 Datentyp passt nicht zum definierten
Parameter
17 Der Datenaustausch im definierten Parameter
ist im aktuellen Modus des Frequenzum-
richters nicht möglich. Bestimmte Parameter
können nur geändert werden, wenn der
Motor ausgeschaltet ist
130 Kein Buszugriff auf definierten Parameter
131 Datenänderungen sind nicht möglich, da die
Werkseinstellung gewählt ist
Tabelle 4.9 Fehlermeldung
Parameternummer (PNU)
Die Bits Nr. 0-10 dienen zur Übertragung der Parametern-
ummern. Die Parameter werden in
Kapitel 4 Programmierung beschrieben.
