4 Installieren
4.6 Elektrische Installation
4.6.1 Leistungsanschlüsse
Kabel und Sicherungen
ACHTUNG!
Allgemeiner Hinweis zu Kabeln
Befolgen Sie stets die nationalen und örtlichen Vorschriften zum Kabelquerschnitt und zur Umgebungstemperatur. Verwenden Sie nach
Möglichkeit Kupferleiter. Diese müssen in UL-Anwendungen für 75 °C ausgelegt sein, bei Nicht-UL-Anwendungen sind 75 und 90 °C
4
akzeptabel.

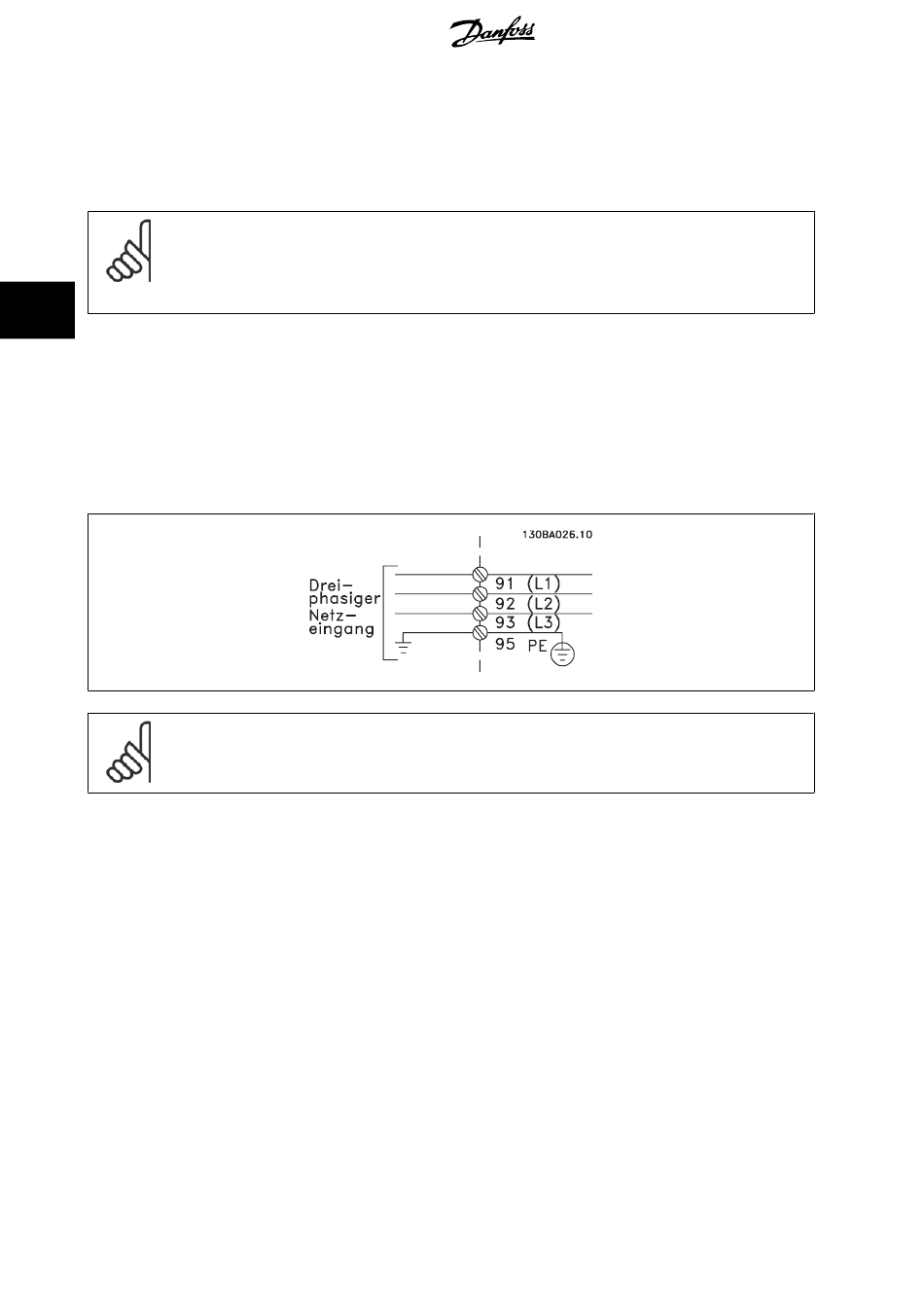

Die Leistungskabelanschlüsse sind wie nachstehend abgebildet angeordnet. Die Dimensionierung des Kabelquerschnitts muss gemäß örtlichen und na-
tionalen Vorschriften und Nennströmen erfolgen. Näheres siehe unter
Zum Schutz des Frequenzumrichters müssen die empfohlenen Sicherungen verwendet werden, oder das Gerät muss über integrierte Sicherungen ver-
fügen. Empfohlene Sicherungen können den Tabellen im Abschnitt Sicherungen entnommen werden. Der Einsatz der richtigen Sicherungen gemäß
örtlichen und nationalen Vorschriften muss sichergestellt werden.
Bei Varianten mit Hauptschalter ist dieser auf der Netzseite vorverdrahtet.
ACHTUNG!
Abgeschirmte Kabel werden empfohlen, um die Anforderungen der EMV-Richtlinie einzuhalten. Wenn ein nicht abgeschirmtes Kabel
verwendet wird, siehe Abschnitt
Hinweise zu korrekten Maßen von Motorkabelquerschnitt und -länge finden Sie im Kapitel
Abschirmung von Kabeln:
Vermeiden Sie verdrillte Schirmenden (Pigtails), die hochfrequent nicht ausreichend wirksam sind. Wenn die Abschirmung unterbrochen werden muss,
um einen Reparaturschalter oder Motorschutzschalter zu installieren, muss die Abschirmung mit der niedrigsten möglichen HF-Impedanz fortgeführt
werden.
Schließen Sie den Motorkabelschirm am Schirmblech des Frequenzumrichters und am Metallgehäuse des Motors an.
Stellen Sie die Schirmverbindungen mit einer möglichst großen Kontaktfläche (Schirmbügel) her. Dies kann unter Verwendung des im Lieferumfang des
Frequenzumrichters enthaltenen Zubehörs erfolgen.
46
Technische Daten
Leistungs- und Steuerverdrahtung bei nicht abgeschirmten Kabeln
®
MG.34.O1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss.
Produkthandbuch VLT Automation Low Har-
.
.
Allgemeine technische Daten
.
monic Drive
