Programmierung
Bit 00-01-02, OFF1-2-3/ON1-2-3
Bit 00-01-02=„0" bewirkt einen Rampenstopp, der die in
den Parametern 207/208 oder 209/210 eingestellte
Rampenzeit anwendet.
Ist Relais 123 in Parameter 323 Relaisausgang gewählt, so
wird das Ausgangsrelais bei einer Ausgangsfrequenz von 0
Hz aktiviert.
Bit 00-01-02=„1" bedeutet, dass der Frequenzumrichter den
Motor starten kann, wenn die anderen Startbedingungen
4
4
erfüllt sind.
Bit 03, Freilaufstopp
Siehe Beschreibung in Kapitel 4.7.6 Steuerwort gemäß FC-
Protokoll.
Bit 04, Schnellstopp
Siehe Beschreibung in Kapitel 4.7.6 Steuerwort gemäß FC-
Protokoll.
Bit 05, Ausgangsfrequenz speichern
Siehe Beschreibung in Kapitel 4.7.6 Steuerwort gemäß FC-
Protokoll.
Bit 06, Rampe Stopp/Start
Siehe Beschreibung in Kapitel 4.7.6 Steuerwort gemäß FC-
Protokoll.
Bit 07, Reset
Siehe Beschreibung in Kapitel 4.7.6 Steuerwort gemäß FC-
Protokoll.
Bit 08, Jog 1
Bit 08=„1" bedeutet, dass die Ausgangsfrequenz in
Parameter 509 Bus Festdrehzahl 1 festgelegt wird.
Bit 09, Jog 2
Bit 09=„1" bedeutet, dass die Ausgangsfrequenz in
Parameter 510 Bus Festdrehzahl 2 festgelegt wird.
Bit 10, Daten nicht gültig/Daten gültig
Siehe Beschreibung in Kapitel 4.7.6 Steuerwort gemäß FC-
Protokoll.
Bit 11, Frequenzkorrektur ab
Dient zur Reduzierung des Drehzahlsollwertes mit dem
Wert in Parameter 219 Frequenzkorrektur Auf/Ab.
Bit 11 = „0" bewirkt keine Änderung des Sollwertes.
Bei Bit 11 = „1" wird der Sollwert reduziert.
Bit 12, Frequenzkorrektur Auf
Dient zur Erhöhung des Drehzahlsollwertes mit dem Wert
in Parameter 219 Frequenzkorrektur Auf/Ab.
Bit 12 = „0" bewirkt keine Änderung des Sollwertes.
Bei Bit 12 = „1" wird der Sollwert erhöht.
Sind sowohl Frequenzkorrektur ab als auch Frequenzkor-
rektur auf aktiviert (Bits 11 und 12 = „1"), hat Verlangsamen
die höchste Priorität, d. h. der Drehzahlsollwert wird
verringert.
Bits 13/14, Satzanwahl
Siehe Beschreibung in Kapitel 4.7.6 Steuerwort gemäß FC-
Protokoll.
118
Projektierungshandbuch
Bit 15 Reversierung
Siehe Beschreibung in Kapitel 4.7.6 Steuerwort gemäß FC-
Protokoll.
4.7.9 Zustandswort gemäß Profidrive-
Das Zustandswort wird verwendet, um den Master (z. B.
einen PC) über den Betriebsmodus des Followers (Frequen-
zumrichter) zu informieren. FollowerMaster.
Bit
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
Bit 00, Steuerung nicht bereit/bereit
Bit 00=„0" bedeutet, dass die Bits 00, 01 oder 02 im
Steuerwort „0" sind (AUS1, AUS2 oder AUS3) oder der
Frequenzumrichter nicht betriebsbereit ist.
Bit 00=„1" bedeutet, dass der Frequenzumrichter betriebs-
bereit ist.
Bit 01, Frequenzumrichter bereit
Siehe Beschreibung in Kapitel 4.7.7 Zustandswort
entsprechend dem FC-Profil.
Bit 02, Freilaufstopp
Bit 02=„0" bedeutet, dass die Bits 00, 02 oder 03 im
Steuerwort „0" sind (AUS1, AUS3 oder Freilaufstopp).
Bit 02=„1" bedeutet, dass die Bits 00, 01, 02 und 03 im
Steuerwort „1" sind und der Frequenzumrichter nicht
abgeschaltet hat.
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
Protokoll

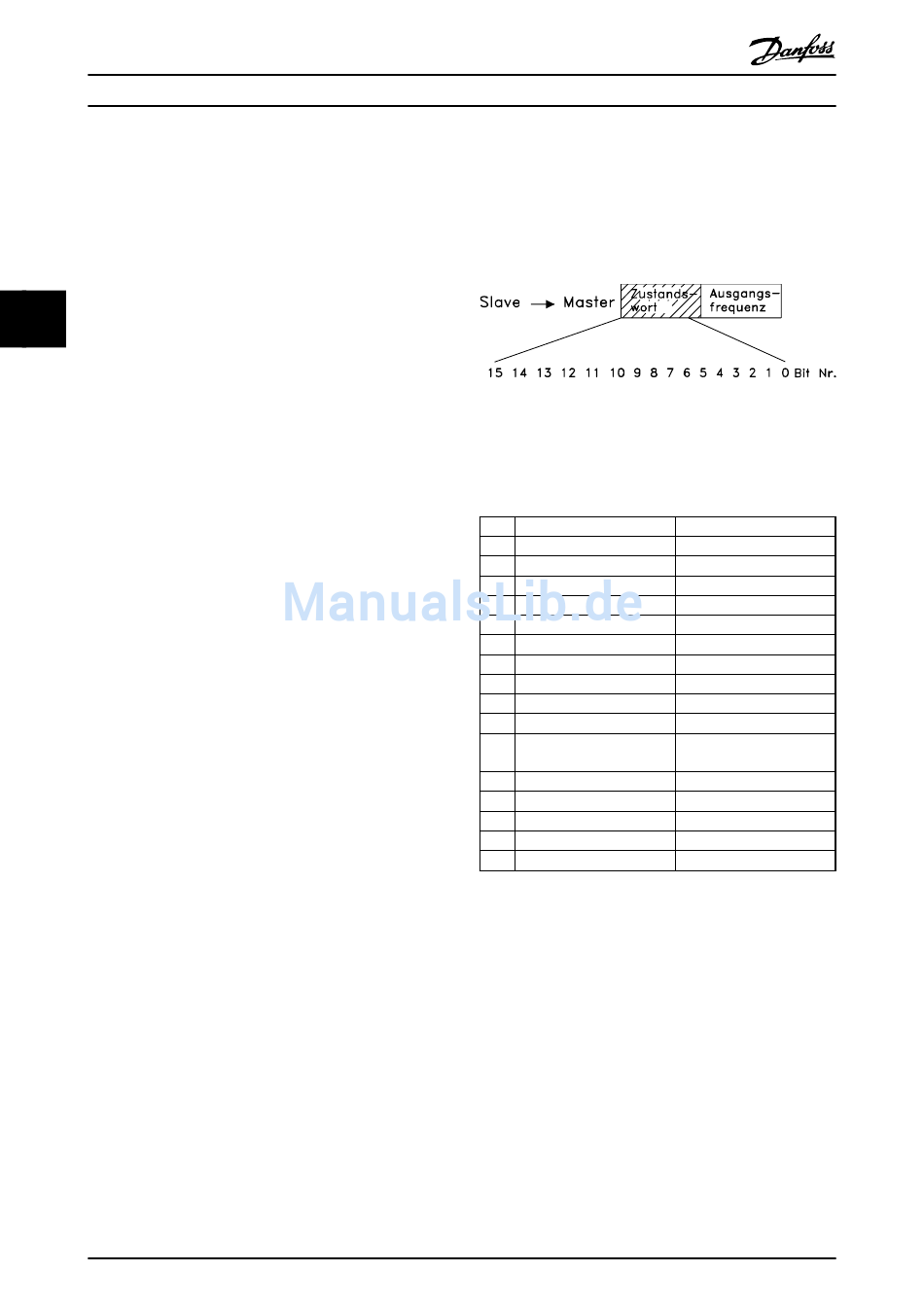

Abbildung 4.32 Zustandswort gemäß Profidrive-Protokoll
Bit=0
Motorfreilaufstopp
Keine Abschaltung
EIN 2
EIN 3
Start aktivieren
Drehzahlsollw.
Hand-Steuerung
Außerhalb des
Frequenzbereichs
Tabelle 4.16 Bit-Definition
Bit = 1
Steuer. bereit
Bereit
Abschaltung
AUS 2
AUS 3
Start deaktivieren
Warnung
Drehzahl=Sollw.
Ser. Komm.
Frequenzgrenze
OK
Motor läuft
Spannungswarn.
Stromgrenze
Thermische Warn.
