Programmierung
423 U1 Spannung
Wert:
0,0 - 999,0 V
Funktion:
Die Parameter 423-428 werden verwendet, wenn in
Parameter 101 Drehmomentkennlinie die Auswahl [8] Spezial
Motor Modus erfolgte. Auf der Basis von vier definierbaren
Spannungen und drei Frequenzen können Sie eine U/f-
Kennlinie festlegen. Die Spannung bei 0 Hz wird in
Parameter 133 Startspannung eingestellt.

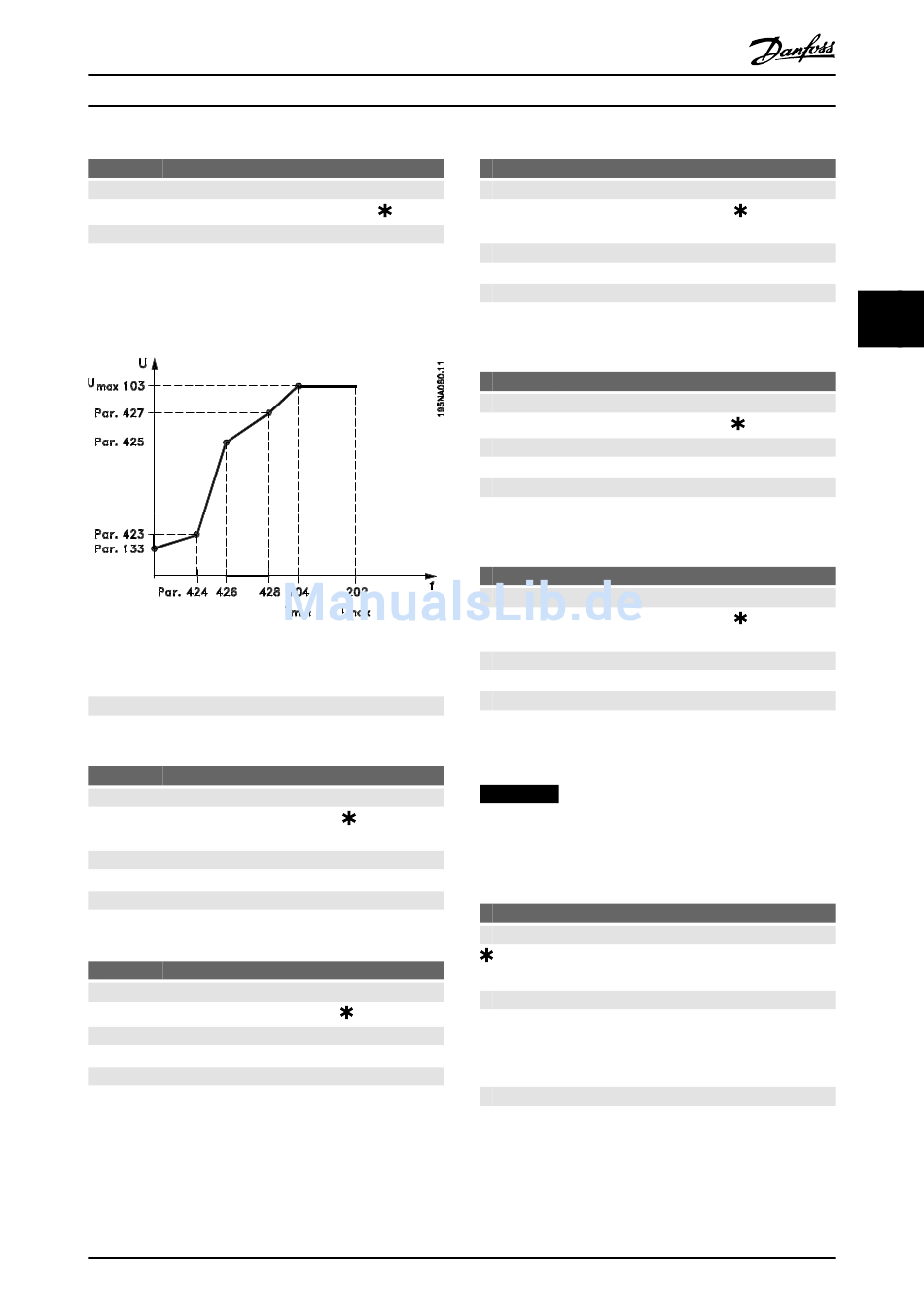

Abbildung 4.18 Ausgangsspannung gegenüber Ausgangs-
frequenz
Beschreibung der Auswahl:
Stellen Sie die Ausgangsspannung (U1) für die erste
Ausgangsfrequenz (F1), Parameter 424 F1 Frequenz, ein.
424 F1-Frequenz
Wert:
0,0 - Parameter 426 F2-
Frequenz
Funktion:
Siehe Parameter 423 U1 Spannung.
Beschreibung der Auswahl:
Stellen Sie die Ausgangsfrequenz (F1) passend für die erste
Ausgangsspannung (U1), Parameter 423 U1 Spannung, ein.
425 U2 Spannung
Wert:
0,0 - 999,0 V
Funktion:
Siehe Parameter 423 U1 Spannung.
Beschreibung der Auswahl:
Stellen Sie die Ausgangsspannung (U2) passend für die
zweite Ausgangsfrequenz (F2), Parameter 426 F2 Frequenz,
ein.
MG27E403
Projektierungshandbuch
426
Wert:
Parameter 424 F1-Frequenz -
Par. 103
Parameter 428 F3-Frequenz
Funktion:
Siehe Parameter 423 U1 Spannung.
Beschreibung der Auswahl:
Stellen Sie die Ausgangsfrequenz (F2) passend für die
zweite Ausgangsspannung (U2), Parameter 425 U2-
Spannung, ein.
427
Wert:
0,0 - 999,0 V
Funktion:
Siehe Parameter 423 U1 Spannung.
Beschreibung der Auswahl:
Stellen Sie die Ausgangsspannung (U3) passend für die
dritte Ausgangsfrequenz (F3), Parameter 428 F3-Frequenz,
ein.
428
Wert:
Parameter 426 F2-Frequenz -
1000 Hz
Funktion:
Siehe Parameter 423 U1 Spannung.
Beschreibung der Auswahl:
Stellen Sie die Ausgangsfrequenz (F3) passend für die
dritte Ausgangsspannung (U3), Parameter 427 U3
Spannung, ein.
HINWEIS
Parameter 104
Die Parameter 437-444 werden nur verwendet, wenn Sie
Motorfrequenz
in Parameter 100 Konfiguration die Einstellung [3]
Prozessregelung mit Istwertrückführung gewählt haben.
437
Wert:
Normal (Normal)
Invers (Invers)
Funktion:
Parameter 103
Wählen Sie hier, ob der Prozessregler die Ausgangs-
frequenz bei Regelabweichung zwischen Sollwert/Istwert
und dem tatsächlichen Prozesszustand erhöhen/verringern
soll.
Beschreibung der Auswahl:
Wenn Sie möchten, dass der Frequenzumrichter die
Ausgangsfrequenz bei einem Anstieg des Istwertsignals
verringert, wählen Sie [0] Normal. Wenn Sie möchten, dass
der Frequenzumrichter die Ausgangsfrequenz bei einem
Anstieg des Istwertsignals erhöht, wählen Sie [1] Invers.
