Steuerwort Entsprechend Dem Feldbusprofil - Danfoss VLT 2800 Handbuch

Programmierung
Bit 04, Nicht verwendet
Bit 04 wird im Zustandswort nicht verwendet.
Bit 05, Nicht verwendet
Bit 05 wird im Zustandswort nicht verwendet.
Bit 06, Abschaltblockierung
Bit 06=„0" bedeutet, dass der Frequenzumrichter
abgeschaltet und blockiert ist.
Bit 06=„1" bedeutet, dass der Frequenzumrichter
abgeschaltet und blockiert ist und nicht zurückgesetzt
werden kann, bevor die Netzversorgung getrennt wurde.
Die Abschaltung kann entweder über eine externe 24-V-
Steuerungsnotversorgung oder nach dem erneuten
Anschließen an die Stromversorgung zurückgesetzt
werden.
Bit 07, Keine Warnung/Warnung
Bit 07=„0" bedeutet, dass keine Warnungen vorliegen.
Bit 07=„1" bedeutet, dass eine Warnung vorliegt.
Bit 08, Drehzahl≠Sollw./Drehzahl=Sollw.
Bit 08=„0" bedeutet, dass der Motor läuft, die aktuelle
Drehzahl entspricht aber nicht dem voreingestellten
Drehzahlsollwert. Dies kann beispielsweise der Fall sein,
wenn die Drehzahl beim Starten/Stoppen ansteigt/sinkt.
Bit 08=„1" bedeutet, dass die aktuelle Motordrehzahl mit
dem voreingestellten Drehzahlsollwert übereinstimmt.
Bit 09, Ort-Betrieb/Steuerung über serielle Schnittstelle
Bit 09=„0" bedeutet, dass Sie die [STOP/RESET]-Taste an
der Bedieneinheit gedrückt haben oder dass Sie [1] Ort-
Steuerung in Parameter 002 Betrieb (Ort/Fern) ausgewählt
haben. Es ist nicht möglich, den Frequenzumrichter über
die serielle Schnittstelle zu steuern.
Bit 09=„1" bedeutet, dass der Frequenzumrichter über das
Netzwerk/die serielle Schnittstelle gesteuert werden kann.
Bit 10, Außerhalb Frequenzbereich
Bit 10 = „0", wenn die Ausgangsfrequenz den in Parameter
201 Ausgangsfrequenzgrenze niedrig oder Parameter 202
Ausgangsfrequenzgrenze hoch definierten Wert erreicht hat.
Bit 10=„1" bedeutet, dass die Ausgangsfrequenz innerhalb
der festgelegten Grenzen liegt.
Bit 11, Läuft/Läuft nicht
Bit 11=„0" bedeutet, dass der Motor nicht läuft.
Bit 11=„1" bedeutet, dass der Frequenzumrichter ein
Startsignal hat oder die Ausgangsfrequenz größer als 0 Hz
ist.
Bit 13, Spannungswarnung hoch/niedrig
Bit 13=„0" bedeutet, dass keine Spannungswarnungen
vorliegen.
Bit 13=„1" bedeutet, dass die Gleichspannung im
Zwischenkreis des Frequenzumrichters zu hoch bzw. zu
niedrig ist.
MG27E403
Projektierungshandbuch
Bit 14, Stromgrenze
Bit 14=„0" bedeutet, dass der Ausgangsstrom unter dem in
Parameter 221 Stromgrenze I
Bit 14=„1" bedeutet, dass der Ausgangsstrom größer als
der in Parameter 221 Stromgrenze I
und der Frequenzumrichter nach einer festgelegten Dauer
abschaltet.
Bit 15, Übertemperaturwarnung
Bit 15=„0" bedeutet, dass keine Übertemperaturwarnung
vorliegt.
Bit 15=„1" bedeutet, dass die Temperaturgrenze im Motor,
im Frequenzumrichter oder von einem an einen Digital-
eingang angeschlossenen Thermistor überschritten wurde.

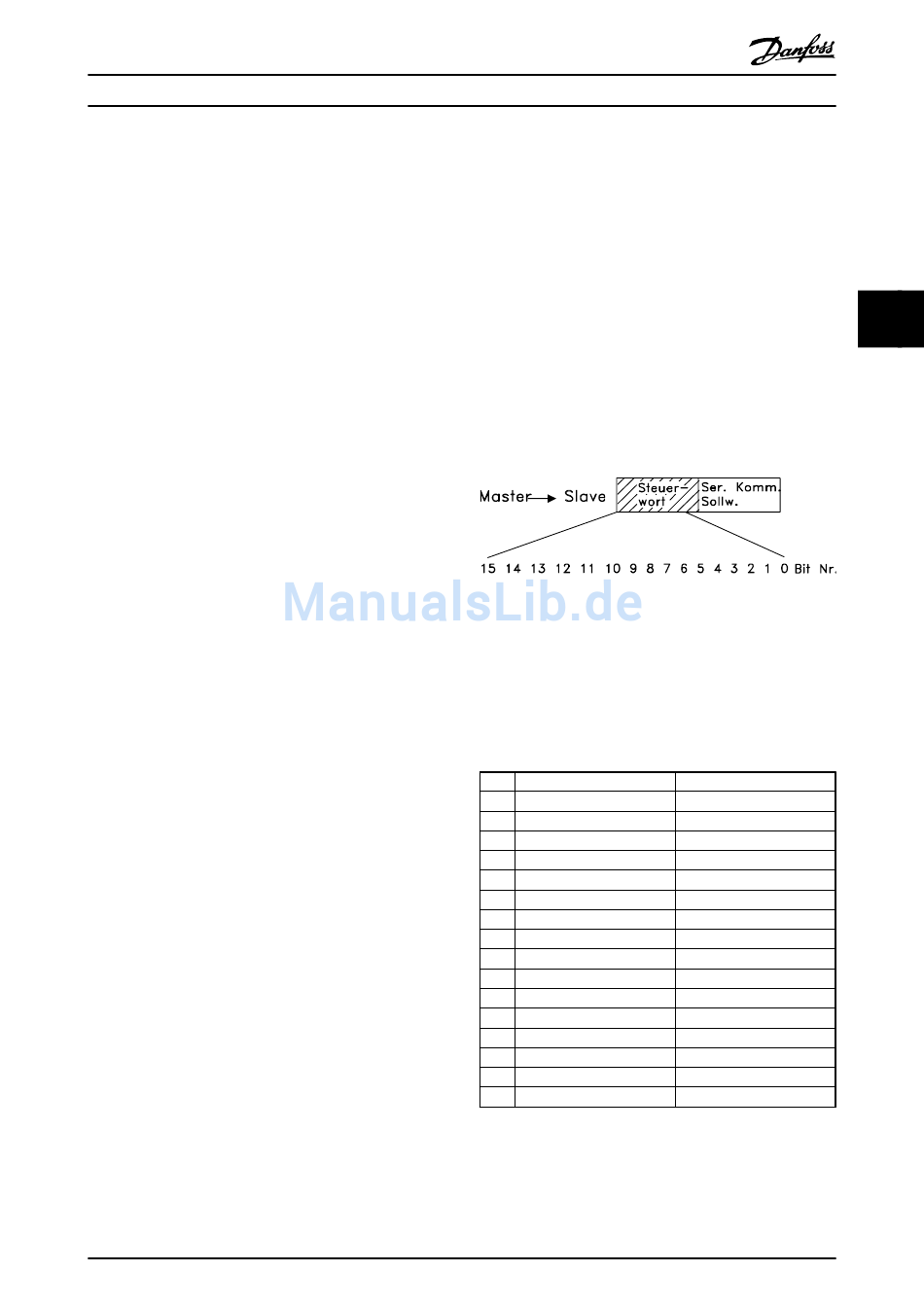

4.7.8 Steuerwort entsprechend dem
Abbildung 4.31 Steuerwort entsprechend dem Feldbusprofil
Stellen Sie zur Auswahl von ProfiIdrive im Steuerwort
Parameter 512 Telegramm-Profil auf [0] Profidrive.
Das Steuerwort dient zum Senden von Befehlen vom
Master (z. B. von einem PC) an einen Follower (Frequen-
zumrichter). MasterFollower.
Bit
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
Tabelle 4.15 Bit-Definition
Danfoss A/S © Ver. 09/2014 Alle Rechte vorbehalten.
eingestellten Wert liegt.
LIM
LIM
Feldbusprofil
Bit = 0
AUS 1
AUS 2
AUS 3
Motorfreilaufstopp
Schnellstopp
Ausg.-Freq. speichern
Rampenstopp
Daten nicht gültig
Frequenzkorrektur Auf
Parametersatzanwahl (lsb)
Parametersatzanwahl (msb)
eingestellte Wert ist
4
Bit =1
EIN 1
EIN 2
EIN 3
Start
Reset
Bus-Festdrehzahl 1
Bus-Festdrehzahl 2
Daten gültig
Frequenzkorrektur Ab
Reversierung
117
4
