Programmierung
Funktion:
In den Parametern 302-307 Digitaleingänge können
verschiedene Funktionen für die Digitaleingänge (Klemmen
18-33) gewählt werden.
Beschreibung der Auswahl:
Wählen Sie Ohne Funktion, wenn der Frequenzumrichter
nicht auf die der Klemme zugeführten Signale reagieren
soll.
Quittieren setzt den Frequenzumrichter nach einem Alarm
zurück; einige Alarme können jedoch erst nach Trennung
und Wiederanschluss an die Netzversorgung quittiert
werden (Abschaltblockierung). Nähere Angaben finden Sie
unter Tabelle 5.7. Quittieren wird auf der ansteigenden
Signalflanke aktiviert.
Freilaufstopp invers koppelt den Motor sofort vom Frequen-
zumrichter ab (Ausgangstransistoren werden abgeschaltet),
sodass der Motor bis zum Stopp frei ausläuft. Logisch „0"
führt zum Freilaufstopp.
Quittieren und Motorfreilauf invers dient zum gleichzeitigen
Aktivieren von Motorfreilauf und Quittieren. Logisch „0"
führt zu Freilaufstopp und Quittieren. Quittieren wird auf
der abfallenden Signalflanke aktiviert.
Schnellstopp invers dient zum Aktivieren des Schnellstopps,
Rampe ab, der in Parameter 212 Schnellstopprampenzeit
festgelegt ist. Logisch „0" führt zu einem Schnellstopp.
DC-Bremse invers dient zum Anhalten des Motors durch
Anlegen einer Gleichspannung über einen bestimmten
Zeitraum, siehe Parameter 126, 127 und 132 DC-Bremsung.
Beachten Sie, dass die Funktion nur aktiv ist, wenn der
Wert in den Parametern 126 DC-Bremszeit und 132
Spannung DC-Bremsspannung ungleich 0 ist. Logisch „0"
führt zu einer DC-Bremsung.
Stopp invers, logisch „0" bedeutet, dass die Motordrehzahl
über die gewählte Rampe bis zum Stopp reduziert wird.
Wählen Sie Start, wenn ein Start-/Stoppbefehl erforderlich
ist. Logisch „1" = Start, logisch „0" = Stopp.

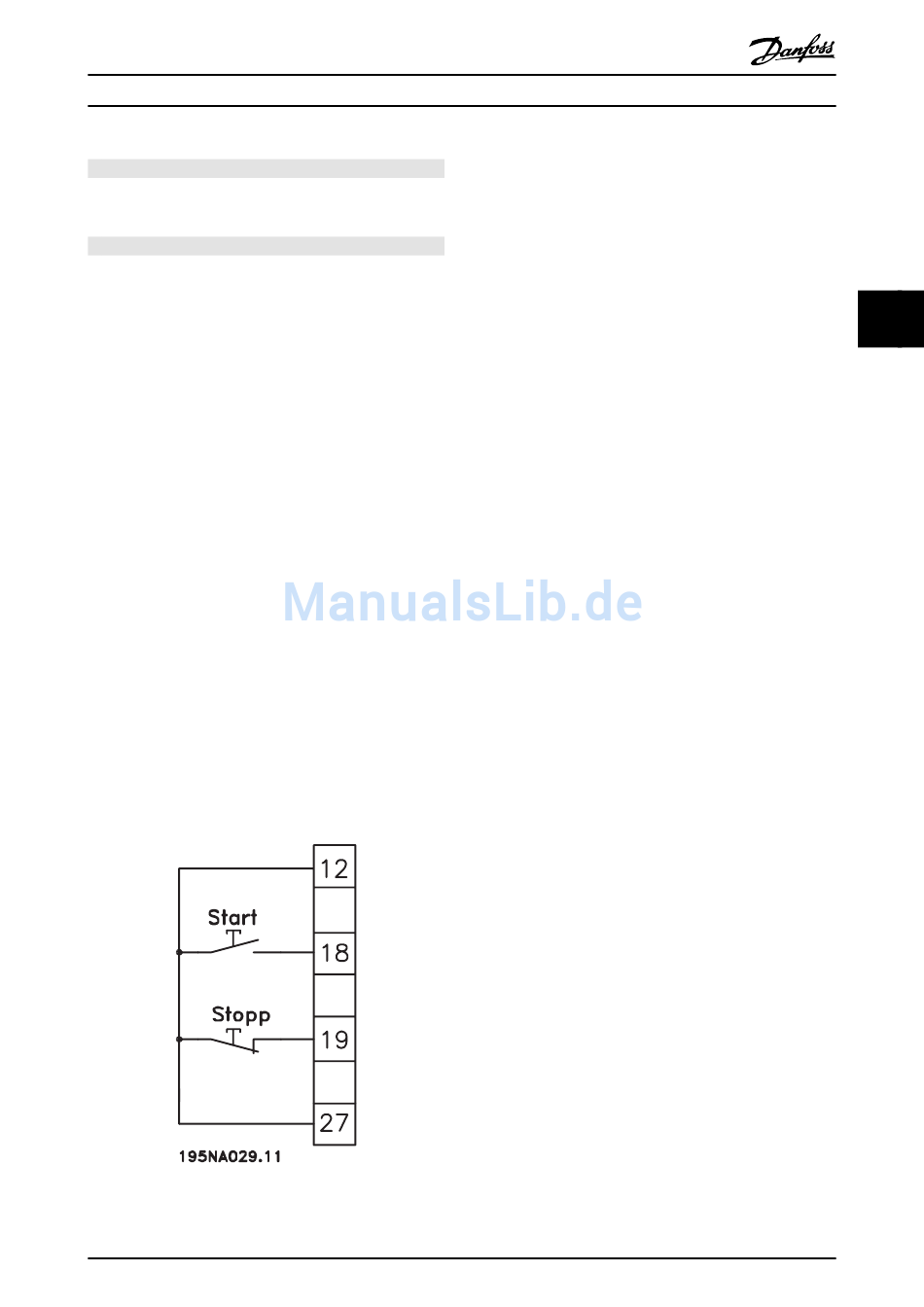

Abbildung 4.13 Start- und Stoppbefehle
MG27E403
Projektierungshandbuch
Puls-Start: Wird für mindestens 14 ms ein Puls angelegt,
startet der Frequenzumrichter den Motor, sofern kein
Stoppbefehl gegeben wurde. Der Motor kann durch kurzes
Aktivieren von Stopp invers angehalten werden.
Wählen Sie Reversierung zur Umkehr der Drehrichtung der
Motorwelle. Logisch „0" führt nicht zur Reversierung.
Logisch „1" führt zur Reversierung. Das Reversierungssignal
ändert nur die Drehrichtung, es aktiviert nicht die
Startfunktion. Nicht aktiviert, wenn Sie Prozessregulierung
mit Istwertrückführung ausgewählt haben. Siehe auch
Kapitel 4.3.1 Ausgangsfrequenzbereich Parameter 200.
Reversierung und Start wird für Start/Stopp und
Reversierung mit dem gleichen Signal verwendet. Es ist
gleichzeitig kein anderer aktiver Startbefehl zulässig. Dient
als Puls-Start-Reversierung, sofern Sie Puls-Start für
Klemme18 gewählt haben. Nicht aktiv in Prozessregulierung
mit Istwertrückführung. Siehe auch Kapitel 4.3.1 Ausgangsfre-
quenzbereich Parameter 200.
Verwenden Sie Nur Start rechts wirksam, wenn der Motor
beim Start nur im Rechtslauf drehen soll. Verwenden Sie
diese Option nicht bei Prozessregulierung mit Istwertrück-
führung.
Verwenden Sie Start links wirksam, wenn der Motor beim
Start nur im Linkslauf drehen soll. Verwenden Sie diese
Option nicht bei Prozessregulierung mit Istwertrückführung.
Siehe auch Kapitel 4.3.1 Ausgangsfrequenzbereich Parameter
200.
Mit Festdrehzahl JOG können Sie die Ausgangsfrequenz
auf die JOG Festfrequenz in Parameter 213 JOG Festfrequenz
einstellen. Festdrehzahl JOG ist unabhängig von einem
Startbefehl aktiv, allerdings nicht, wenn Freilaufstopp,
Schnellstopp oder DC-Bremse aktiviert sind.
Mit Sollwert speichern wird der aktuelle Sollwert
gespeichert. Sie können den Sollwert jetzt nur mit Drehzahl
auf und Drehzahl ab ändern. Ist Sollwert speichern aktiv, so
wird die Programmierung nach einem Stoppbefehl und bei
einem Netzausfall gespeichert.
Mit Ausgangsfrequenz speichern wird die aktuelle Ausgangs-
frequenz (in Hz) gespeichert. Sie können die
Ausgangsfrequenz jetzt nur mit Drehzahl auf und Drehzahl
ab ändern.
Drehzahl auf und Drehzahl ab werden gewählt, wenn eine
digitale Steuerung der Drehzahl auf/ab gewünscht wird.
Diese Funktion ist nur aktiv, wenn Sie Sollwert speichern
oder Ausgangsfrequenz speichern gewählt haben.
Ist Drehzahl auf aktiv, werden der Sollwert bzw. die
Ausgangsfrequenz erhöht; ist Drehzahl ab aktiv, werden
der Sollwert bzw. die Ausgangsfrequenz reduziert. Sie
können die Ausgangsfrequenz über die Rampenzeiten in
den Parametern 209-210 Rampe 2 ändern.
Ein Puls (logisch „1" mindestens für 14 ms und Pausenzeit
mindestens 14 ms) führt zu einer Drehzahländerung von
0,1 % (Sollwert) bzw. 0,1 Hz (Ausgangsfrequenz).
