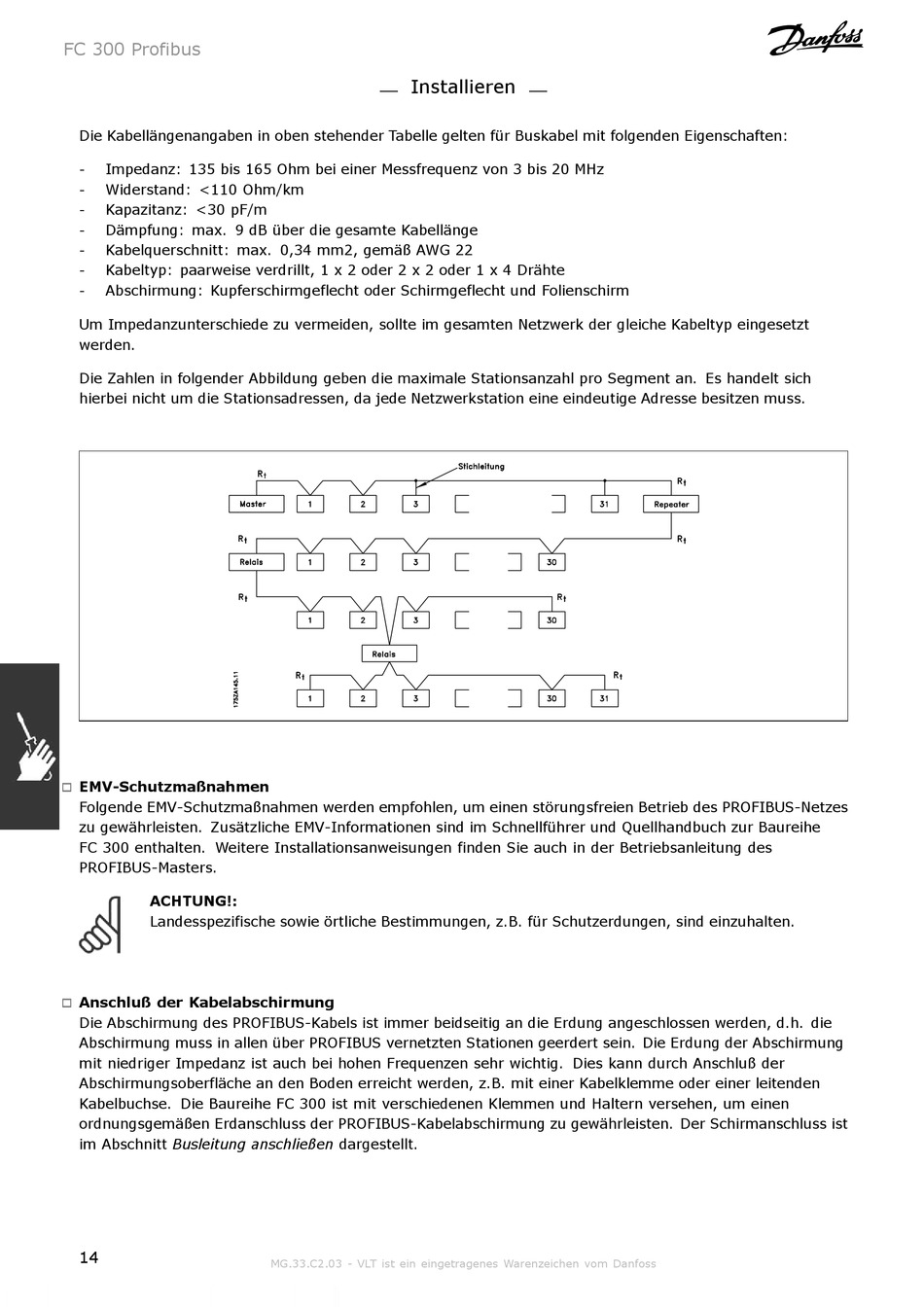

FC 300 Profibus
Die Kabellängenangaben in oben stehender Tabelle gelten für Buskabel mit folgenden Eigenschaften:
-
Impedanz: 135 bis 165 Ohm bei einer Messfrequenz von 3 bis 20 MHz
Widerstand: <110 Ohm/km
-
Kapazitanz: <30 pF/m
-
Dämpfung: max. 9 dB über die gesamte Kabellänge
-
-
Kabelquerschnitt: max. 0,34 mm2, gemäß AWG 22
Kabeltyp: paarweise verdrillt, 1 x 2 oder 2 x 2 oder 1 x 4 Drähte
-
Abschirmung: Kupferschirmgeflecht oder Schirmgeflecht und Folienschirm
-
Um Impedanzunterschiede zu vermeiden, sollte im gesamten Netzwerk der gleiche Kabeltyp eingesetzt
werden.
Die Zahlen in folgender Abbildung geben die maximale Stationsanzahl pro Segment an. Es handelt sich
hierbei nicht um die Stationsadressen, da jede Netzwerkstation eine eindeutige Adresse besitzen muss.
EMV-Schutzmaßnahmen
!
Folgende EMV-Schutzmaßnahmen werden empfohlen, um einen störungsfreien Betrieb des PROFIBUS-Netzes
zu gewährleisten. Zusätzliche EMV-Informationen sind im Schnellführer und Quellhandbuch zur Baureihe
FC 300 enthalten. Weitere Installationsanweisungen finden Sie auch in der Betriebsanleitung des
PROFIBUS-Masters.
ACHTUNG!:
Landesspezifische sowie örtliche Bestimmungen, z.B. für Schutzerdungen, sind einzuhalten.
Anschluß der Kabelabschirmung
!
Die Abschirmung des PROFIBUS-Kabels ist immer beidseitig an die Erdung angeschlossen werden, d.h. die
Abschirmung muss in allen über PROFIBUS vernetzten Stationen geerdert sein. Die Erdung der Abschirmung
mit niedriger Impedanz ist auch bei hohen Frequenzen sehr wichtig. Dies kann durch Anschluß der
Abschirmungsoberfläche an den Boden erreicht werden, z.B. mit einer Kabelklemme oder einer leitenden
Kabelbuchse. Die Baureihe FC 300 ist mit verschiedenen Klemmen und Haltern versehen, um einen
ordnungsgemäßen Erdanschluss der PROFIBUS-Kabelabschirmung zu gewährleisten. Der Schirmanschluss ist
im Abschnitt Busleitung anschließen dargestellt.
14
Installieren
MG.33.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
