Einführung
2 2

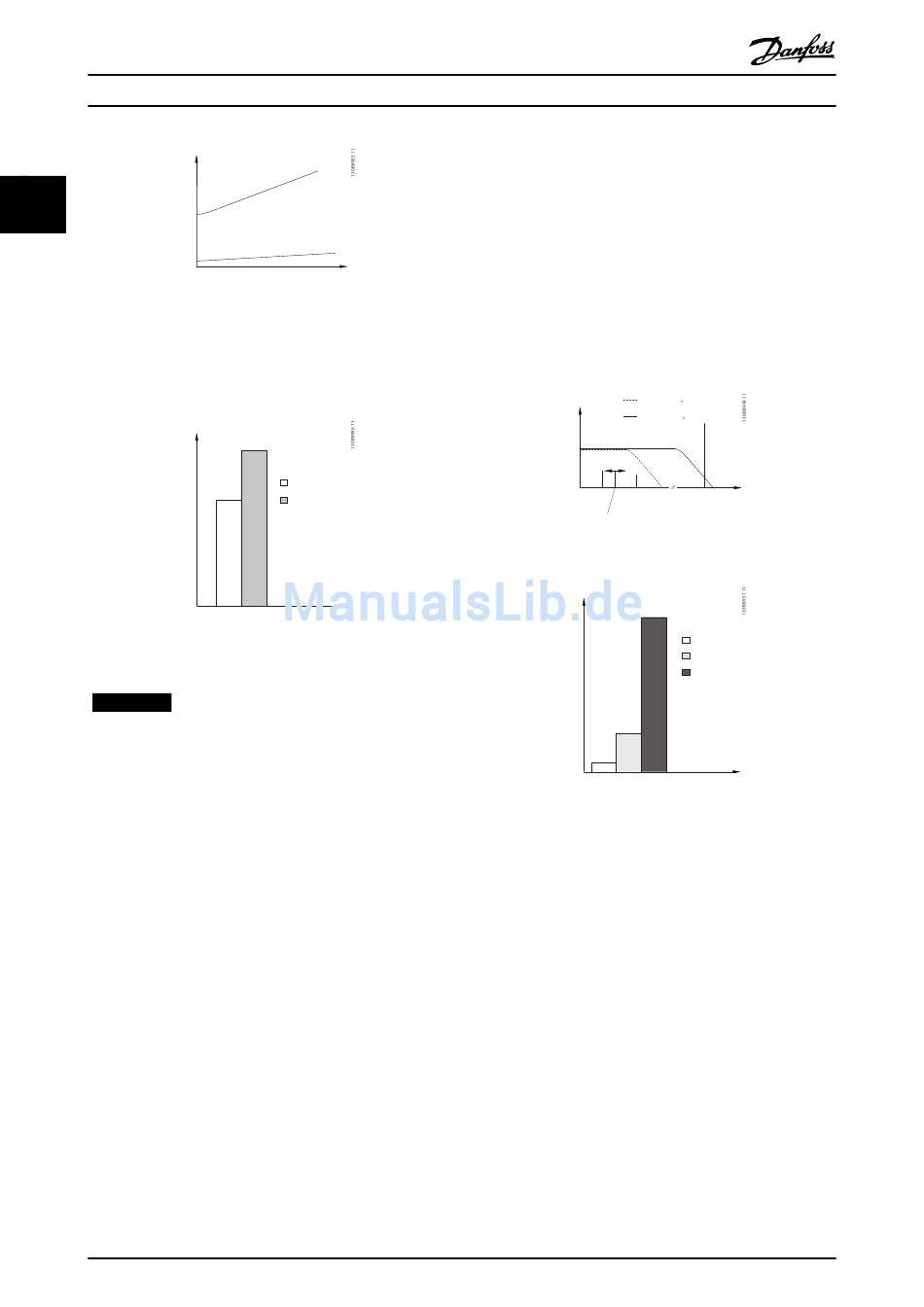

Abbildung 2.21 Einfluss von Kabellänge und Leistungsgröße
auf den Ableitstrom. Pa>Pb
Der Ableitstrom hängt ebenfalls von der Netzverzerrung
ab.
Abbildung 2.22 Einfluss der Netzverzerrung auf den
Ableitstrom
HINWEIS
Wenn Sie ein Filter verwenden, schalten Sie beim Laden
des Filters den 14-50 EMV-Filter aus, um einen hohen
Ableitstrom und ein Auslösen des Fehlerstromschutz-
schalters zu verhindern.
EN/IEC 61800-5-1 (Produktnorm für elektrische Leistungs-
antriebssysteme mit einstellbarer Drehzahl) stellt
besondere Anforderungen, wenn der Erdableitstrom
3,5 mA übersteigt. Die Erdung muss auf eine der
folgenden Arten verstärkt werden:
•
Erdverbindung (Klemme 95) mit einem Leitungs-
querschnitt von mindestens 10 mm
•
zwei getrennt verlegte Erdungskabel, die die
vorgeschriebenen Maße einhalten
Weitere Informationen finden Sie in EN/IEC 61800-5-1 und
EN 50178.
36
VLT
Leakage current [mA]
a
b
Cable length [m]
Leakage current [mA]
THVD=0%
THVD=5%
MG20Z103 - VLT
®
AQUA Drive FC 202 Projektierungshandbuch
Fehlerstromschutzschalter
Wenn Fehlerstromschutzschalter (RCD), auch als
Erdschlusstrennschalter bezeichnet, zum Einsatz kommen,
sind die folgenden Anforderungen einzuhalten:
Abbildung 2.23 Hauptbeiträge zum Ableitstrom
Abbildung 2.24 Einfluss der Trennfrequenz des Fehlerstrom-
schutzschalters auf das, auf was reagiert wird/was gemessen
wird
Siehe auch Anwendungshinweis zum Fehlerstromschutz-
schalter.

2.13 Steuerung mit Bremsfunktion

2

2.13.1 Auswahl des Bremswiderstands

Bei bestimmten Anwendungen, z. B. bei Zentrifugen, ist es
vorteilhaft, den Motor schneller anzuhalten, als es durch
die Kontrolle per Rampe ab oder durch Freilauf möglich ist.
Bei solchen Anwendungen ist dynamisches Bremsen mit
einem Bremswiderstand empfehlenswert. Die Verwendung
eines Bremswiderstands stellt sicher, dass die Energie vom
Widerstand und nicht vom Frequenzumrichter
aufgenommen wird.
®
ist eine eingetragene Marke von Danfoss.
Verwenden Sie netzseitig nur allstromsensitive
Fehlerstromschutzschalter (Typ B).
Verwenden Sie Fehlerstromschutzschalter mit
Einschaltverzögerung, um Fehler durch transiente
Erdströme zu vermeiden.
Bemessen Sie Fehlerstromschutzschalter in Bezug
auf Systemkonfiguration und Umgebungsbedin-
gungen.
RCD with low f
L [mA]
cut-o
leakage
RCD with high f
cut-o
50 Hz 150 Hz f
sw
Mains 3rd harmonics Cable
f
s
Leakage current [mA]
100 Hz
2 kHz
100 kHz
f [Hz]
