Installieren
5 5

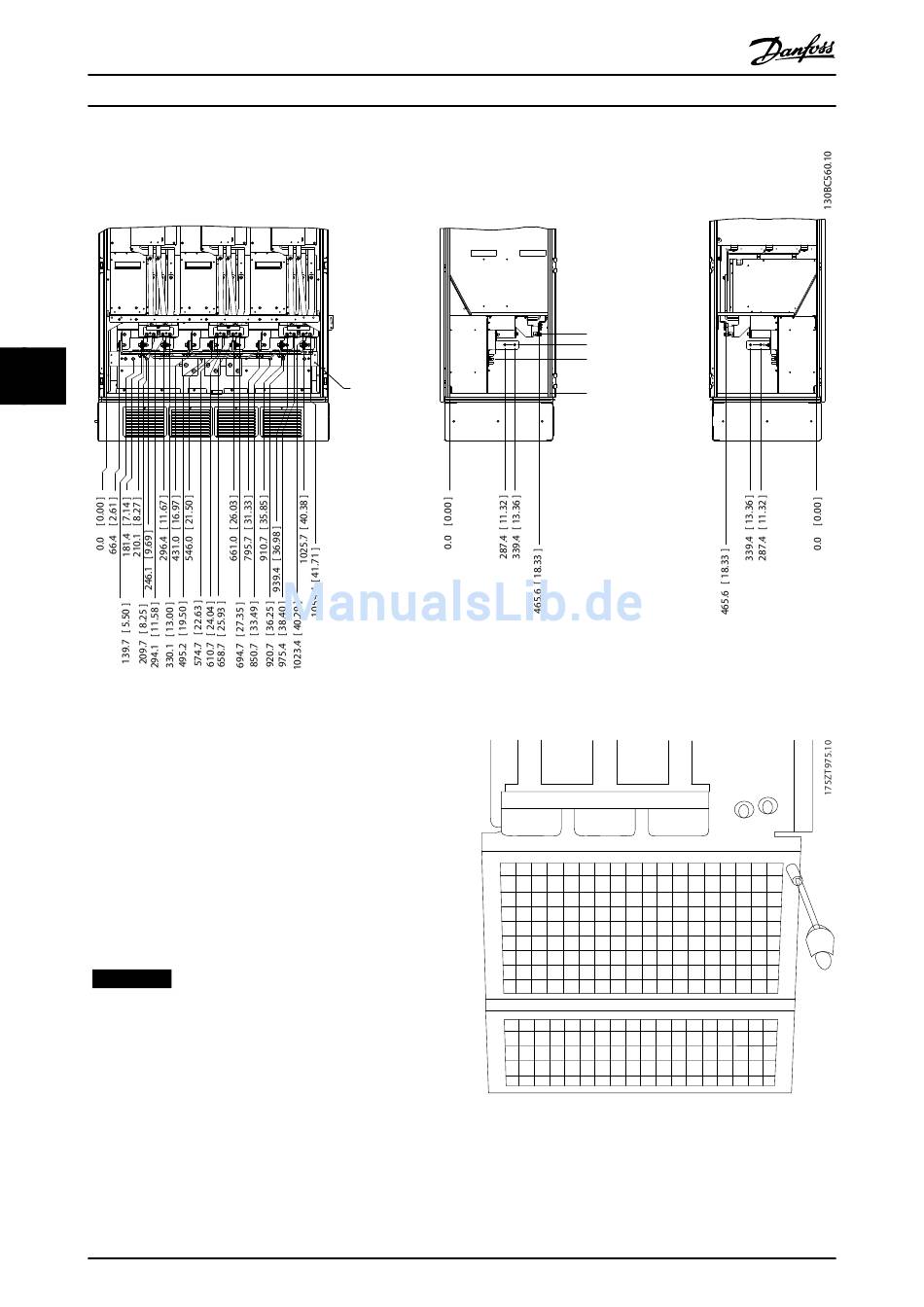

Abbildung 5.98 Baugröße F12/F13 Wechselrichterschrank, Vorderansicht, linke und rechte Seitenansichten)
1) Erdungsschiene
Die Kabeleinführungsplatte befindet sich 42 mm unter Ø-
Niveau.
5.4.4 Abschirmung gegen elektrische
Störungen
Nur Geräte der Baugröße F
Befestigen Sie vor dem Anschluss des Netzkabels das EMV-
Abschirmblech, um optimale Störfestigkeit zu
gewährleisten.
HINWEIS
Das EMV-Abschirmblech ist nur in
Geräten mit EMV-Filter vorhanden.
154
®
VLT AQUA Drive FC 202 Projektierungshandbuch
1
Abbildung 5.99 Montage der EMV-Abschirmung
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.
308.3 [ 12.14]
253.0 [ 9.96 ]
180.3 [ 7.10 ]
0.0 [ 0.00 ]
