Parameter
8-30 FC-Protokoll
8-31 Adresse
8-32 Baudrate
8-33 Parität/
Stoppbits
8-35 FC-
Antwortzeit Min.-
7
7
Delay
8-36 FC-
Antwortzeit Max.-
Delay
8-37 Interchar.
Max.-Delay
Tabelle 7.2 Modbus-Kommunikationsparameter
7.1.3 EMV-Schutzmaßnahmen
Folgende EMV-Schutzmaßnahmen werden empfohlen, um
einen störungsfreien Betrieb des RS485-Netzes zu gewähr-
leisten.
Einschlägige nationale und lokale Vorschriften und Gesetze,
zum Beispiel im Hinblick auf die Schutzerdung, müssen
beachtet werden. Das RS485-Kommunikationskabel muss
von Motor- und Bremswiderstandskabeln ferngehalten
werden, um das Einkoppeln von Hochfrequenzstörungen
von einem Kabel zum anderen zu vermeiden.
Normalerweise genügt ein Abstand von 200 mm, aber
halten Sie den größtmöglichen Abstand zwischen den
Kabeln ein, besonders wenn diese über weite Strecken
parallel laufen. Lässt sich das Kreuzen der Kabel nicht
vermeiden, muss das RS485-Kabel in einem Winkel von 90°
über Motor- und Bremswiderstandskabel geführt werden.
176
®
VLT
Funktion
Dieser Parameter definiert das
Anwendungsprotokoll für die RS485-Schnitt-
stelle.
Dieser Parameter definiert die Teilnehmer-
adresse an der Schnittstelle. Hinweis: Der
Adressbereich hängt von der Protokoll-
auswahl in 8-30 FC-Protokoll ab.
Dieser Parameter definiert die Baudrate des
Frequenzumrichters an der Schnittstelle.
Hinweis: Die Standardbaudrate hängt von
der Protokollauswahl in 8-30 FC-Protokoll ab.
Dieser Parameter definiert die Parität der
Schnittstelle und die Anzahl von Stoppbits.
Hinweis: Die Standardauswahl hängt von
der Protokollauswahl in 8-30 FC-Protokoll ab.
Definiert die minimale Zeit, welche der
Frequenzumrichter nach dem Empfangen
eines FC-Telegramms wartet, bevor sein
Antworttelegramm gesendet wird. Die
optimale Einstellung hängt von den
Verzögerungszeiten des Masters, eines
Modems, etc. ab.
Definiert eine maximale Zeitverzögerung
zwischen dem Übertragen einer Abfrage
und dem Empfang der Antwort.
Definiert eine maximale Zeitverzögerung
zwischen zwei empfangenen Bytes, um bei
Unterbrechung der Übertragung einen
Timeout sicherzustellen.
MG20Z103 - VLT
AQUA Drive FC 202 Projektierungshandbuch

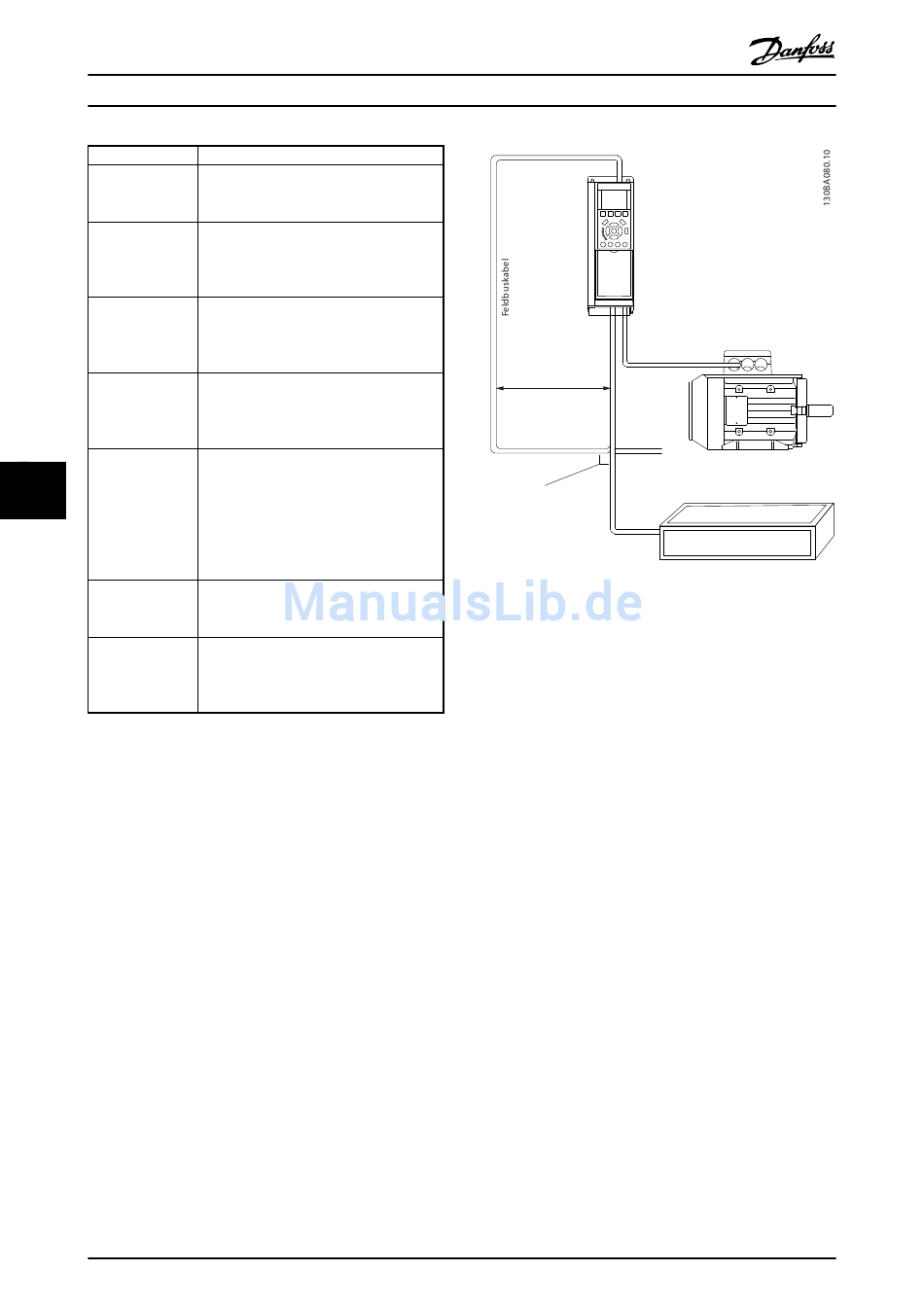

Min. 200 mm
Kreuzung 90°
Abbildung 7.2 EMV-Schutzmaßnahmen
7.2 Übersicht zum FC-Protokoll
Das FC-Protokoll, das auch als FC-Bus oder Standardbus
bezeichnet wird, ist der Standardfeldbus von Danfoss. Es
definiert ein Zugriffsverfahren nach dem Master-Slave-
Prinzip für die Kommunikation über eine serielle
Schnittstelle.
Es können maximal 126 Slaves und ein Master an die
Schnittstelle angeschlossen werden. Die einzelnen Slaves
werden vom Master über ein Adresszeichen im Telegramm
angewählt. Nur wenn ein Slave ein fehlerfreies, an ihn
adressiertes Telegramm empfangen hat, sendet er ein
Antworttelegramm. Die direkte Nachrichtenübertragung
unter Slaves ist nicht möglich. Die Datenübertragung
findet im Halbduplex-Betrieb statt.
Die Master-Funktion kann nicht auf einen anderen
Teilnehmer übertragen werden (Einmastersystem).
Die physikalische Schicht ist RS-485 und nutzt damit die im
Frequenzumrichter integrierte RS485-Schnittstelle. Das FC-
Protokoll unterstützt unterschiedliche Telegrammformate:
•
Ein kurzes Format mit 8 Bytes für Prozessdaten
•
Ein langes Format von 16 Bytes, das außerdem
einen Parameterkanal enthält
•
Ein Format für Text
®
