Stromanschlüsse 12-Puls-Umrichter - Danfoss VLT AQUA Drive FC 202 Installationshandbuch

Installieren
Anordnung der Klemmen – Optionsschrank mit Leistungsschalter/Molded Case Switch (F3 und F4)
5 5

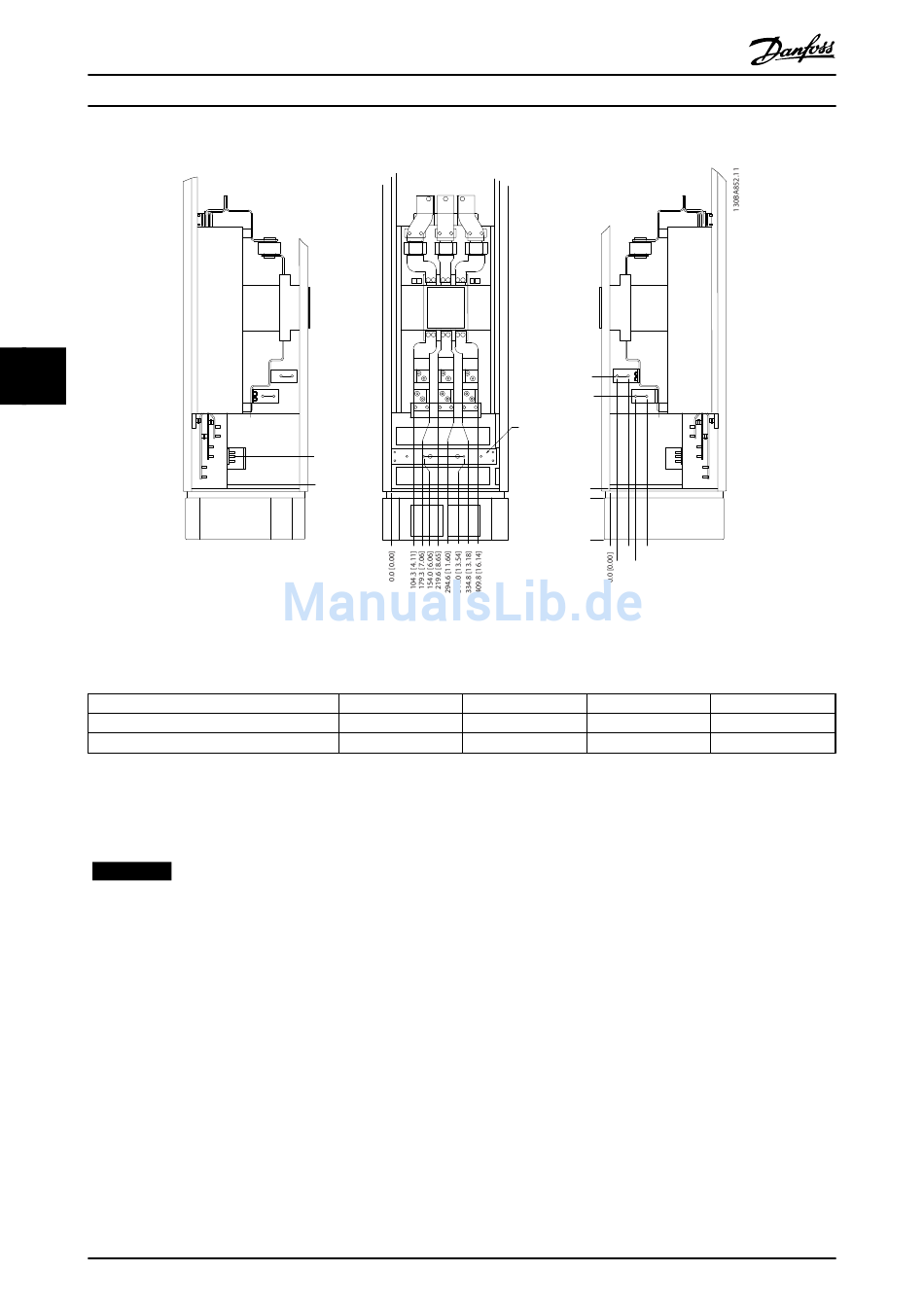

Abbildung 5.89 Anordnung der Klemmen – Optionsschrank mit Leistungsschalter/Molded Case Switch (Vorderansicht, linke und
rechte Seitenansichten). Die Kabeleinführungsplatte befindet sich 42 mm unter 0,0-Niveau.
1) Erdungsschiene
Nennleistung
450 kW (480 V), 630–710 kW (690 V)
500–800 kW (480 V), 800–1000 kW (690 V)
Tabelle 5.17 Dimensionierung der Klemmen
5.4.3 Stromanschlüsse 12-Puls-Umrichter
Verkabelung und Sicherung
HINWEIS
Allgemeine Hinweise zu Kabeln
Befolgen Sie stets die nationalen und lokalen
Vorschriften zum Kabelquerschnitt und zur Umgebungs-
temperatur. Für UL-Anwendungen sind Kupferleiter mit
Nenntemperatur von 75 °C zu verwenden. Kupferleiter
mit Nenntemperaturen von 75 und 90 °C sind für den
Einsatz des Frequenzumrichters in Anwendungen ohne
UL-Zertifizierung zulässig.
Die Anordnung der Kabelanschlüsse ist in Abbildung 5.90
dargestellt. Die Dimensionierung der Kabelquerschnitte
muss gemäß den Nennstromwerten und den lokalen
Vorschriften erfolgen. Nähere Angaben finden Sie unter
3.1 Allgemeine technische Daten.
Zum Schutz des Frequenzumrichters müssen entweder die
empfohlenen Sicherungen verwendet werden, oder das
144
®
VLT AQUA Drive FC 202 Projektierungshandbuch
134.6 [5.30]
0.0 [0.00]
2
34,9
46,3
Gerät muss über eingebaute Sicherungen verfügen.
Sicherungsempfehlungen finden Sie unter 5.3.7
Sicherungen . Achten Sie stets auf eine ordnungsgemäße
Sicherung gemäß den lokalen Vorschriften.
Bei Ausführungen mit Netzschalter ist dieser auf der
Netzseite vorverdrahtet.
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.
532.9 [20.98]
436.9 [17.20]
1
0.0 [0.00]
44.4 [1.75]
244.4 [9.62]
3 5
2 4
3 4
86,9 122,2
98,3 119,0
5
174,2
171,0
