2.12. Steuerung mit Bremsfunktion

2.12.1. Auswahl des Bremswiderstands

Bei bestimmten Anwendungen wie in Tunnel- oder U-Bahnbelüftungsanlagen ist es wünschenswert, den Motor schneller zu stoppen, als durch die Steu-
erung über Rampe Ab oder Freilauf erreicht werden kann. In solchen Anwendungen kann der Einsatz von Geräten mit Bremswiderstand zum dynamischen
Bremsen notwendig sein. Die Benutzung eines Bremswiderstands stellt sicher, dass die Energie vom Widerstand und nicht vom Frequenzumrichter auf-
genommen wird.
Ist der Betrag der kinetischen Energie, die in jedem Bremszeitraum zum Widerstand übertragen wird, unbekannt, kann die durchschnittliche Leistung auf
Basis der Zykluszeit und Bremszeit berechnet werden, was als Aussetzbetrieb bezeichnet wird. Der Aussetzbetrieb des Widerstandes gibt den Arbeitszyklus

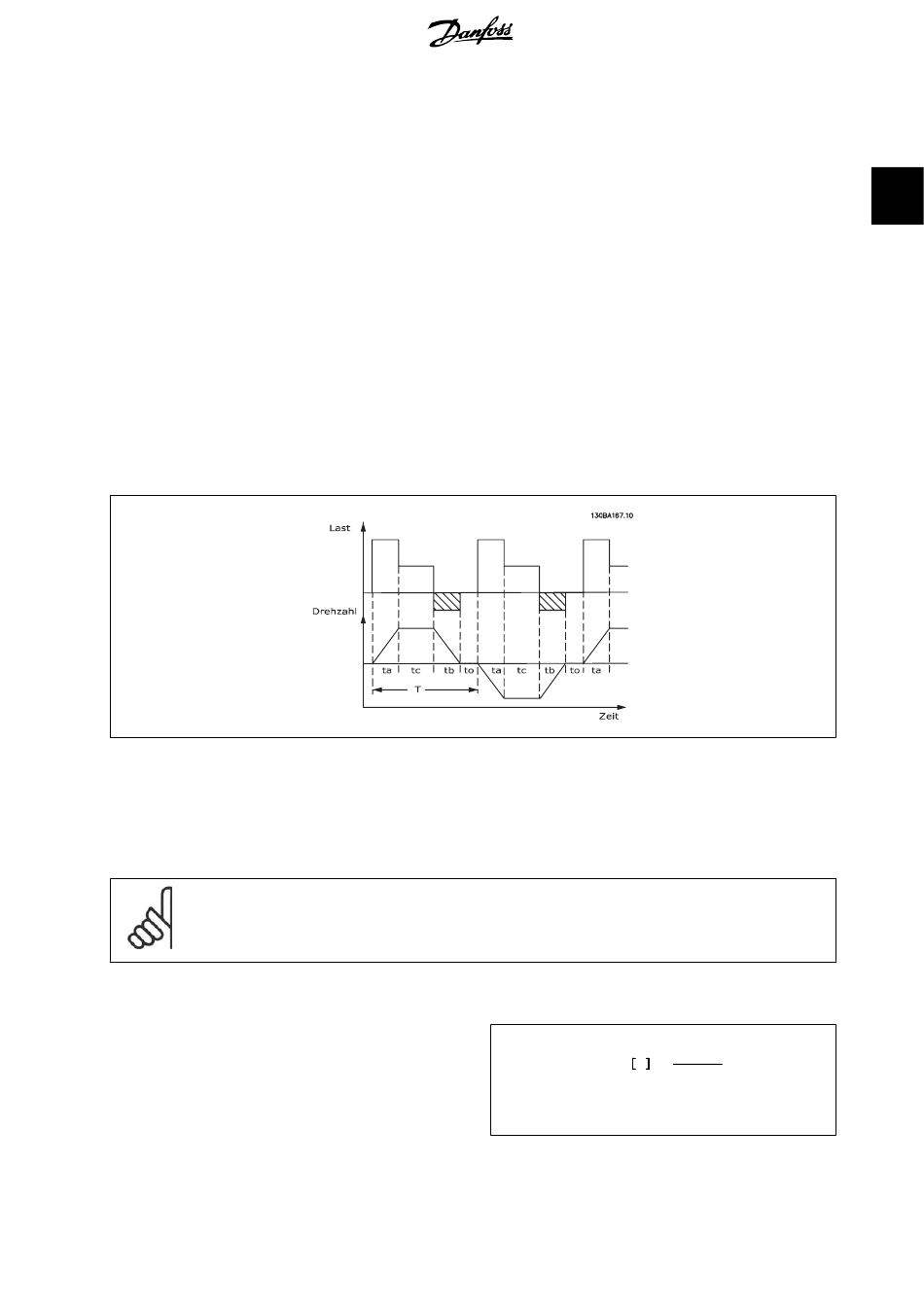

an, für den der Widerstand ausgelegt ist. Die nachstehende Abbildung zeigt einen typischen Bremszyklus.
Der Arbeitszyklus für Aussetzbetrieb des Widerstands kann wie folgt berechnet werden:
Arbeitszyklus = t / T
b
T = Zykluszeit in Sekunden
t ist die Bremszeit in Sekunden (als Teil der gesamten Zykluszeit)
b
Danfoss bietet Bremswiderstände mit Arbeitszyklen von 5 %, 10 % und 40 % an, welche für die Benutzung mit den Frequenzumrichtern der Serie VLT®
FC102 HVAC geeignet sind. Bei Anwendung eines Arbeitszyklus von 10 % kann der Bremswiderstand die Bremsleistung über 10 % der Zykluszeit auf-
nehmen. Die verbleibenden 90 % dienen zur Wärmeableitung im Widerstand.
Weitere Auswahlratschläge erhalten Sie von Danfoss.
ACHTUNG!
Bei einem Kurzschluss in der Bremselektronik des Frequenzumrichters kann ein eventueller Dauerstrom zum Bremswiderstand nur
durch Unterbrechung der Netzversorgung zum Frequenzumrichter (Netzschalter, Schütz) unterbrochen werden. (Das Schütz kann vom
Frequenzumrichter gesteuert werden).

2.12.2. Berechnung von Bremswiderstandswerten

Der Widerstandswert wird wie folgt berechnet:
Man erkennt, dass der Bremswiderstand von der Zwischenkreisspannung (U
®
HVAC Drive
MG.11.B6.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.
2. Einführung zum VLT HVAC Drive
R br Ω =
wobei
P = P x M
peak Motor
) abhängig ist.
DC
2
U dc
P S pitze
x η x η[W]
br Motor
2
