Installieren
A
5 5
B
C

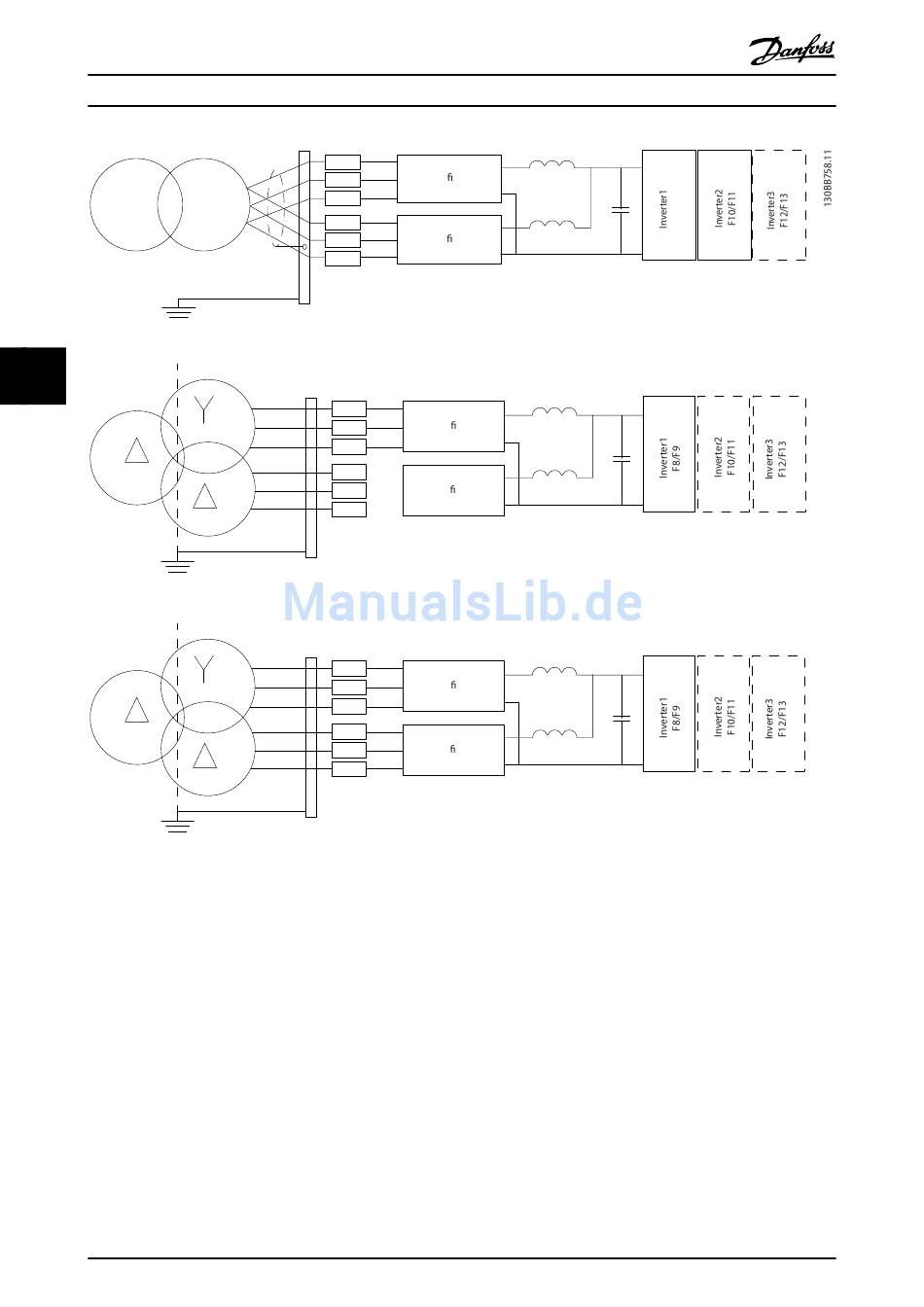

Abbildung 5.91
A) 6-Puls-Schaltung
B) Modifizierte 6-Puls-Schaltung
C) 12-Puls-Schaltung
Hinweise:
1)
Dargestellt ist eine Parallelschaltung. Es kann ein
einzelnes dreiadriges Kabel mit ausreichender Kapazität
verwendet werden. Es müssen Kurzschlussschienen
installiert sein.
2)
Bei 6-Puls-Schaltung geht die Oberschwingungsredu-
zierung durch den 12-Puls-Gleichrichter verloren.
3)
Geeignet für den Anschluss an IT- und TN-Netze.
4) Im unwahrscheinlichen Fall eines Ausfalls eines der
modularen 6-Puls-Gleichrichter lässt sich der Frequenzum-
richter bei reduzierter Last auch mit nur einem 6-Puls-
Gleichrichter betreiben. Bei Fragen zum Wiederanschluss
wenden Sie sich bitte an den Hersteller.
146
®
VLT
91-1
92-1
93-1
91-2
92-2
93-2
95
* F10/F11/F12/F13 Only
R1
91-1
S1 92-1
T1
93-1
R2 91-2
92-2
S2
T2 93-2
95
* F10/F11/F12/F13 Only
R1
91-1
S1 92-1
T1
93-1
R2
91-2
92-2
S2
T2 93-2
95
1), 2), 3)
2), 3), 4)
3), 5)
MG20Z103 - VLT
AQUA Drive FC 202 Projektierungshandbuch
Recti er 1
Recti er 2
Recti er 1
Recti er 2
Recti er 1
Recti er 2
5)
Hier ist keine Parallelschaltung der Netzanschlüsse
dargestellt. Bei Betrieb eines 12-Puls-Frequenzumrichters
als 6-Puls-Frequenzumrichter ist auf die gleiche Anzahl und
Länge der Netzkabel zu achten.
®
