Einführung

2.8 Steuerungsaufbau

2.8.1 Steuerprinzip

Ein Frequenzumrichter richtet Wechselspannung vom Netz in Gleichspannung um, aus der er anschließend eine Wechsel-
spannung variabler Amplitude und Frequenz erzeugt.
Spannung/Strom und Frequenz am Motorausgang sind somit variabel, was eine stufenlose Drehzahlregelung von herkömm-
lichen Dreiphasen-Wechselstrommotoren und Permanentmagnet-Synchronmotoren ermöglicht.
3 Phase 91 (L1)
power
92 (L2)
input 93 (L3)
95
PE
DC bus
88 (-)
89 (+)

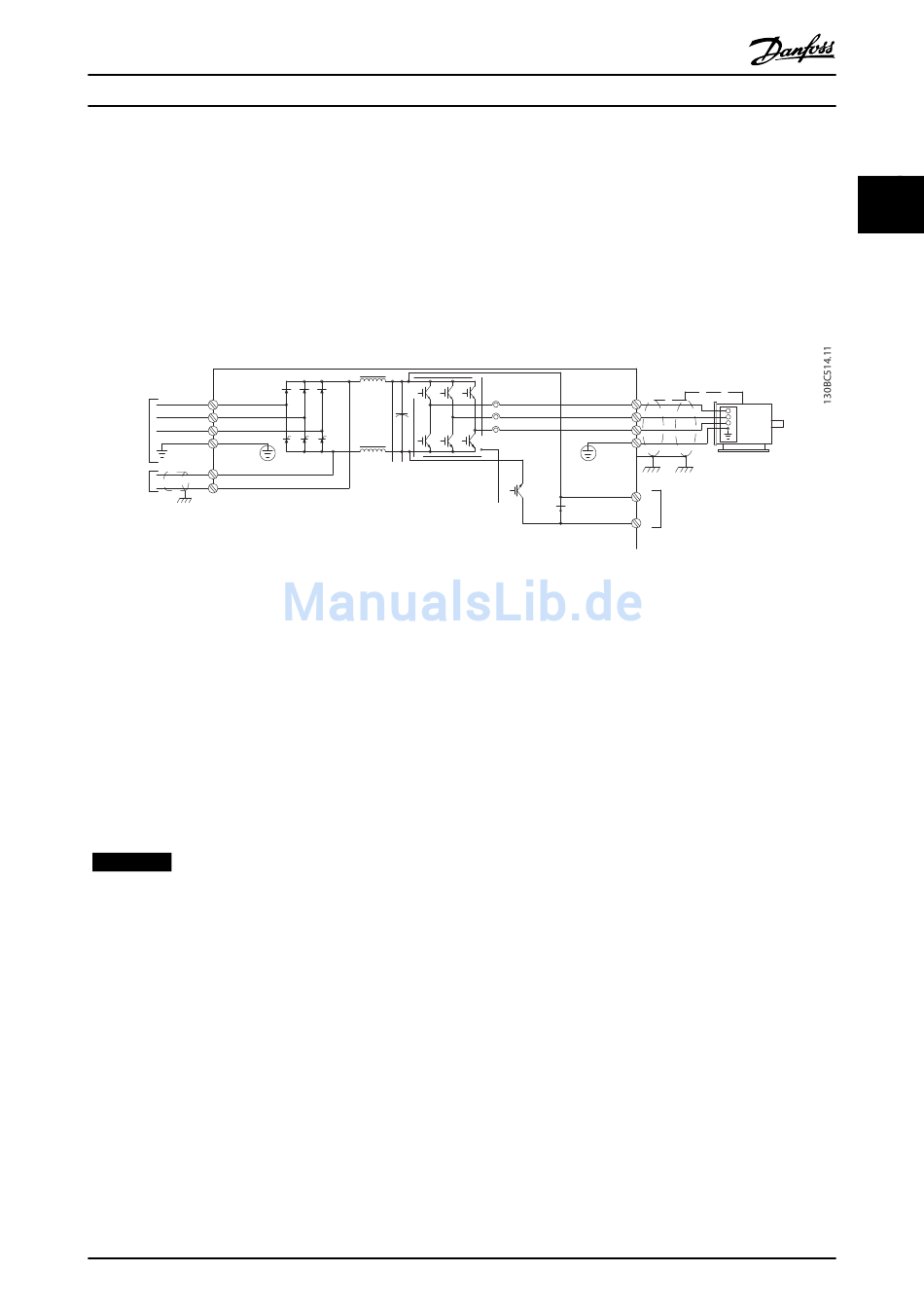

Abbildung 2.7 Beispiel Kontrollfrequenz
Die Steuerklemmen ermöglichen den Anschluss von Istwert-, Sollwert- und anderen Eingangssignalen an den Frequenzum-
richter . Sie stellen den Ausgang bereit für das Auslesen des Frequenzumrichterstatus und seiner Fehlerbedingungen, Relais
zum Betreiben der Zusatzgeräte und die serielle Kommunikationsschnittstelle . Auch eine gemeinsame Spannung von 24 V
ist verfügbar. Sie können Steuerklemmen für verschiedene Funktionen programmieren, indem Sie zugeordnete Parameterop-
tionen auswählen, die Sie über Haupt- oder Quick-Menü erreichen. Die meisten Steuerkabel stellt der Kunde bereit,
alternativ können Sie sie aber auch ab Werk bestellen. Auch eine 24-V-DC-Spannungsversorgung steht für den Einsatz mit
den Steuereingängen und -ausgängen des Frequenzumrichters zur Verfügung.
Tabelle 2.7 beschreibt die Funktionen der Steuerklemmen. Viele dieser Klemmen haben mehrere Funktionen, die Sie durch
Parametereinstellungen bestimmen können. Einige Optionen stellen zusätzliche Klemmen bereit. Ausführlichere Informa-
tionen zu den Klemmen-Positionen finden Sie in Abbildung 2.9.
HINWEIS
Das Beispiel enthält keine optionalen Geräte.
®
VLT AQUA Drive FC 202 Projektierungshandbuch
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.
(U) 96
(V) 97
(W) 98
(PE) 99
Motor
(R+) 82 Brake
resistor
(R-) 81
2 2
