Installieren
•
Verwenden Sie für die Installation der Baugröße
E1 in Gehäusen der Schutzarten IP21 und IP54
einen Torx T50 Steckschlüssel.
5.2.6 Allgemeine Erwägungen
Kabelzugang
Stellen Sie sicher, dass ein ausreichender Kabelzugang mit
entsprechender Biegezugabe gegeben ist. Da das IP00-
Gehäuse nach unten hin offen ist, müssen die Kabel an der
Rückwand des Gehäuses befestigt werden, in dem der
Frequenzumrichter montiert wird.
HINWEIS
Befestigen Sie alle Kabelschuhe innerhalb
der Breite der Anschlussschiene.
Platz
Achten Sie darauf, dass über- und unter dem Frequenzum-
richter ausreichend Platz für Luftzirkulation und
Kabelzugang vorhanden ist. Außerdem müssen Sie auch
vor dem Gerät auf ausreichend Platz zum Öffnen der
Schaltschranktüren achten.
404
[15.9]

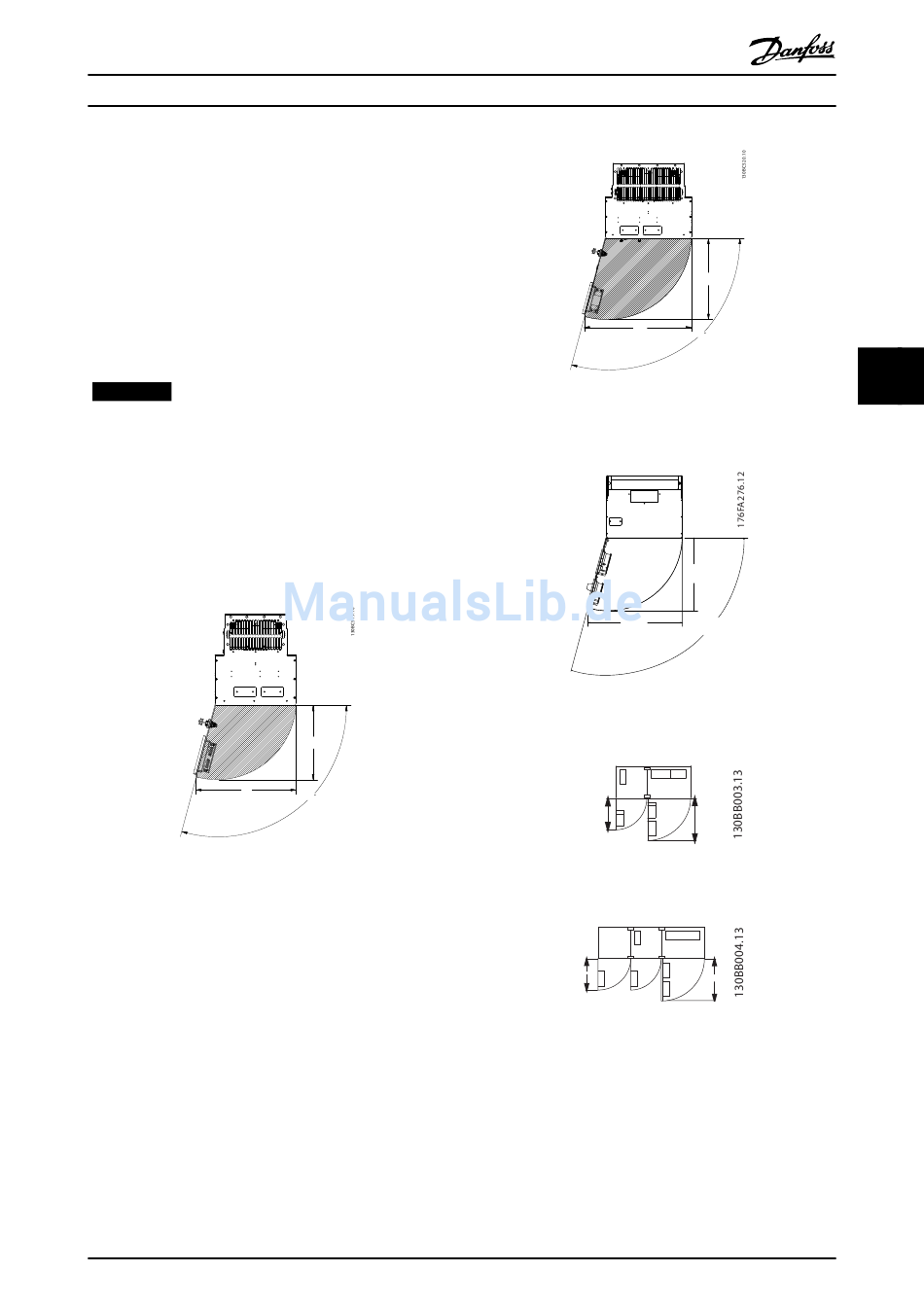

Abbildung 5.11 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Baugrößen D1h, D5h und D6h
®
VLT AQUA Drive FC 202 Projektierungshandbuch
298
[11.7]
105
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.
523
[20.6]
Abbildung 5.12 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Baugrößen D2h, D7h und D8h
748
(29.5)
Abbildung 5.13 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Baugröße E1
578
(22.8)
Abbildung 5.14 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Baugröße F1
2X578
[22.8]
Abbildung 5.15 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Baugröße F3
395
[15.6]
105
579
(22.8)
≤105,0°
776
(30.6)
776
[30.6]
101
