Auswahl
Analogausgänge sind über Parameter für jeden Ausgang
skalierbar.
Die Funktionszuordnung erfolgt über Parameter und hat
die gleichen Optionen wie die Analogausgänge auf der
3 3 Steuerkarte.
Nähere Informationen zu den Parametern finden Sie im
Programmierungshandbuch.
Echtzeituhr (RTC) mit Batteriepufferung
Das Datumsformat der Echtzeituhr umfasst Jahr, Monat,
Datum, Stunde, Minuten und Wochentag.
Die Genauigkeit der Uhr ist höher als ± 20 ppm bei 25 °C.
Die integrierte Lithium-Pufferbatterie hat eine
durchschnittliche Lebensdauer von mind. 10 Jahren bei
Betrieb des Frequenzumrichters bei einer Umgebungstem-
peratur von 40 °C. Fällt die Batteriepufferung aus, müssen
Sie die analoge I/O-Option austauschen.
Die Kaskadenregelung ist ein gängiges Steuerungssystem
zur energieeffizienten Regelung von parallel angeordneten
Pumpen oder Lüftern.
Mit der Option „Erweiterter Kaskadenregler" können Sie
mehrere parallel konfigurierte Pumpen wie eine einzige
größere Pumpe regeln.
Der erweiterte Kaskadenregler kann zwecks Regelung des
gewünschten Durchflusses oder Drucks einzelne Pumpen
nach Bedarf automatisch zu- und abschalten. Außerdem
regelt er die Drehzahl der an einen VLT
FC202 angeschlossenen Pumpe, um so eine konstante
Ausgangsleistung zu erzielen.

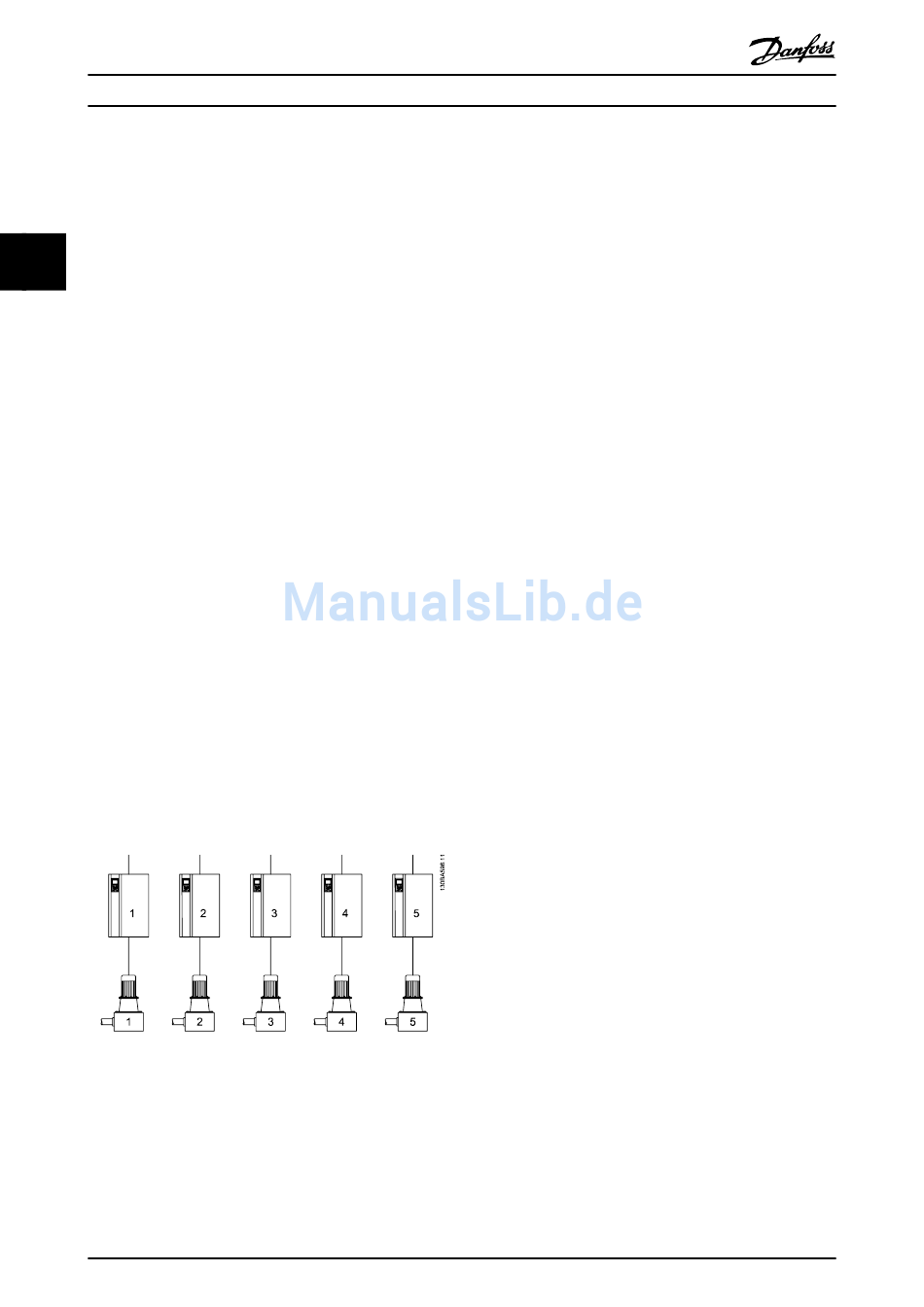

Abbildung 3.12 Kaskadenregelung von mehreren Pumpen
Beim erweiterten Kaskadenregler handelt es sich um eine
optionale Hardware- und Softwarekomponente für den
®
VLT AQUA Drive FC202. Der erweiterte Kaskadenregler ist
eine Optionskarte mit drei Relais, die Sie in Optionss-
teckplatz B des Frequenzumrichters installieren können.
Nach der Installation der Optionskarte können Sie die für
66
®
VLT AQUA Drive FC 202 Projektierungshandbuch
den Betrieb des erweiterten Kaskadenreglers erforderlichen
Parameter auf der Bedieneinheit in Parametergruppe 27-**
Erweiterte Kaskadenregelung abrufen. Der erweiterte
Kaskadenregler verfügt im Vergleich zum einfachen
Kaskadenregler über eine erweiterte Funktionalität. Mit der
Optionskarte können Sie den einfachen Kaskadenregler um
drei Relais und mit der erweiterten Kaskadenrege-
lungskarte sogar um acht Relais erweitern.
Der Kaskadenregler wurde grundsätzlich für den Einsatz
mit Pumpenanwendungen entwickelt, und der Fokus
dieses Produkthandbuchs liegt auch auf diesem
Anwendungsbereich. Der erweiterte Kaskadenregler eignet
sich jedoch für alle Anwendungen, die mehrere parallel
konfigurierte Motoren erfordern.
Master-/Slave-Betrieb
Die Software für den erweiterten Kaskadenregler läuft auf
dem VLT AQUA Drive, auf dem die Kaskadenregler
Optionskarte installiert ist. Dieser Frequenzumrichter wird
als Master bezeichnet. Er regelt einen Satz von Pumpen,
die jeweils von einem Frequenzumrichter geregelt werden
oder direkt über ein Schütz oder einen Softstarter an die
Netzversorgung angeschlossen sind.
Zusätzliche Frequenzumrichter im System werden als
Slave-Frequenzumrichter bezeichnet. Bei diesen Frequen-
zumrichtern ist die Installation der Kaskadenregler
Optionskarte nicht erforderlich. Sie arbeiten im Modus
Regelung ohne Rückführung und erhalten ihren Drehzahl-
sollwert vom Master. Die an diese Frequenzumrichter
angeschlossenen Pumpen werden als Pumpen mit
variabler Drehzahl bezeichnet.
®
AQUA Drive
Weitere über ein Schütz oder einen Softstarter ans Netz
angeschlossene Pumpen arbeiten als Pumpen mit
konstanter Drehzahl.
Jede Pumpe, ob mit variabler oder konstanter Drehzahl,
wird über ein Relais im Master geregelt. Der Frequenzum-
richter mit der Kaskadenregler Optionskarte verfügt über
fünf Relais zur Pumpenregelung: Standardmäßig verfügt
der Frequenzumrichter über zwei Relais im Frequenzum-
richter . Daneben stehen zur Erweiterung drei weitere
Relais auf der Optionskarte MCO 101 oder acht Relais und
sieben Digitaleingänge auf der Optionskarte MCO 102 zur
Verfügung.
Der Unterschied zwischen MCO 101 und MCO 102 ist vor
allem die Anzahl der optionalen Relais, die für den
Frequenzumrichter verfügbar sind. Wenn MCO 102
installiert ist, können Sie die Relais-Optionskarte MCB 105
weiterhin im B-Steckplatz einsetzen.
Der erweiterte Kaskadenregler kann eine Kombination aus
Pumpen mit variabler und konstanter Drehzahl regeln.
®
