der Schutz vor Regen und Eis bietet. Der NEMA-4-Schalt-
schrank ist ein Schaltschrank für den Außenbereich, der
größeren Schutz vor Wettereinflüssen und Spritzwasser
bietet.
Die Mindesttiefe des Schaltschranks beträgt 500 mm
(600 mm bei Baugröße E2), und der Bausatz ist für einen
3 3
600 mm (800 mm bei Baugröße E2) breiten Schaltschrank
konstruiert. Weitere Schaltschrankbreiten sind möglich,
jedoch sind hierfür mehr Systemteile von Rittal erforderlich.
Beachten Sie die Installationsanforderungen bezüglich der
maximalen Breite und Tiefe.
HINWEIS
Die Stromnennwerte der Frequenzumrichter mit den
Baugrößen D3h und D4h reduzieren sich bei Montage
des NEMA 3R-Bausatzes um 3 %. Bei Frequenzumrichtern
der Baugröße E2 ist keine Leistungsreduzierung
erforderlich.
Baugröße
D3h
D4h
E2
Tabelle 3.30 NEMA-3R-Bausatz – Bestellinformationen

3.7.3 Montage auf Sockel

Dieser Abschnitt beschreibt die Montage einer Sockel-
einheit, die für Frequenzumrichter in den Gehäusegrößen
D1h, D2h, D5h und D6h erhältlich ist. Mithilfe dieses
Sockels lassen sich diese Frequenzumrichter am Boden
montieren. Die Vorderseite des Sockels hat Öffnungen für
Luftzuführung zu den Leistungsbauteilen.
Sie müssen das Bodenblech zur Kabeleinführung des
Frequenzumrichters montieren, um die Steuerbauteile des
Frequenzumrichters mit ausreichend Kühlluft zu versorgen
und die Schutzart IP21 (NEMA 1) oder IP54 (NEMA 12)
beizubehalten.
72
Teilenummer Anleitungsnummer
176F3633 177R0460
176F3634 177R0461
176F1852 176R5922
MG20Z103 - VLT
®
VLT AQUA Drive FC 202 Projektierungshandbuch

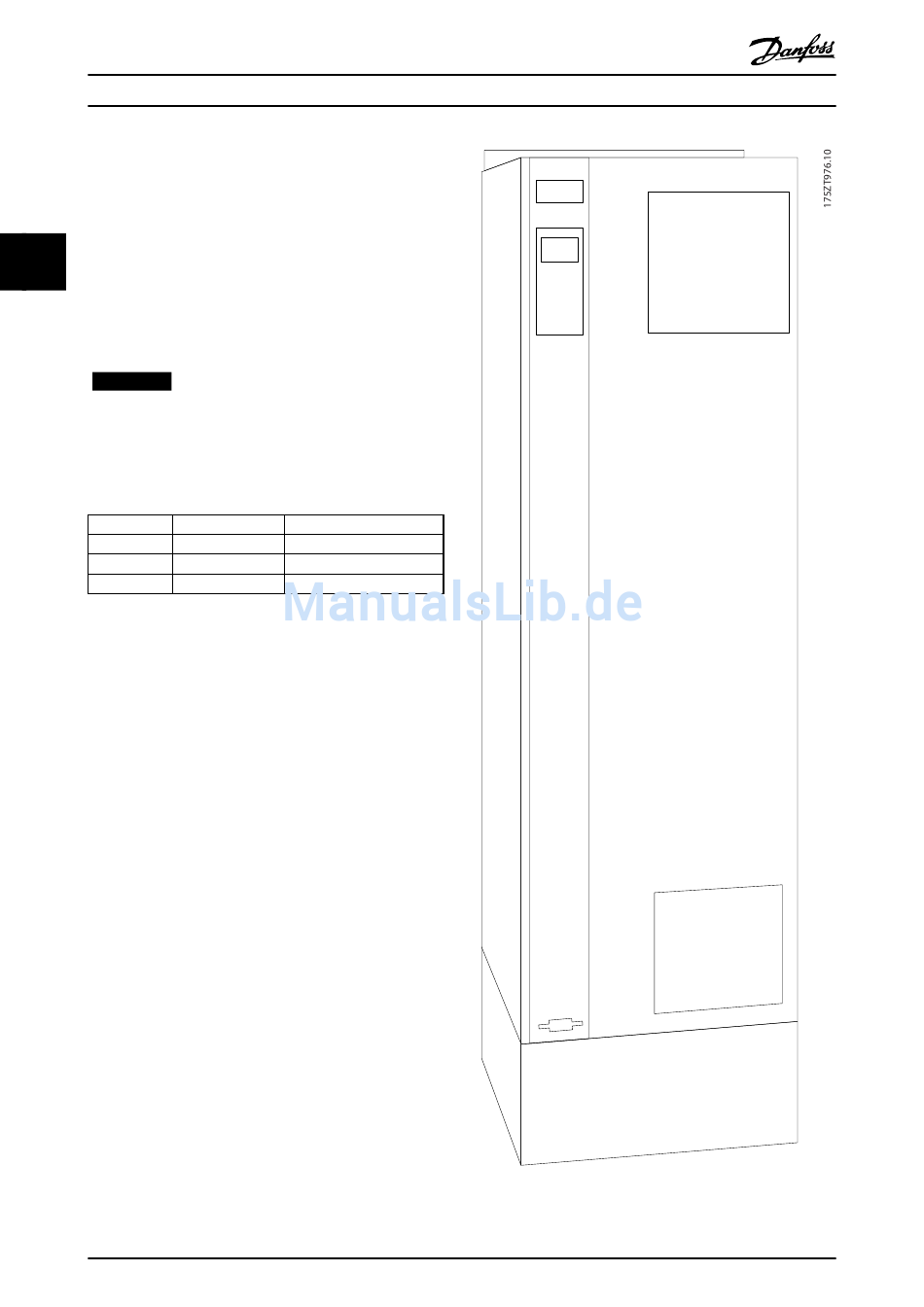

Abbildung 3.21 Auf einem Sockel montierter Frequenzum-
richter
®
