2.8.5 Istwertverarbeitung

2 2

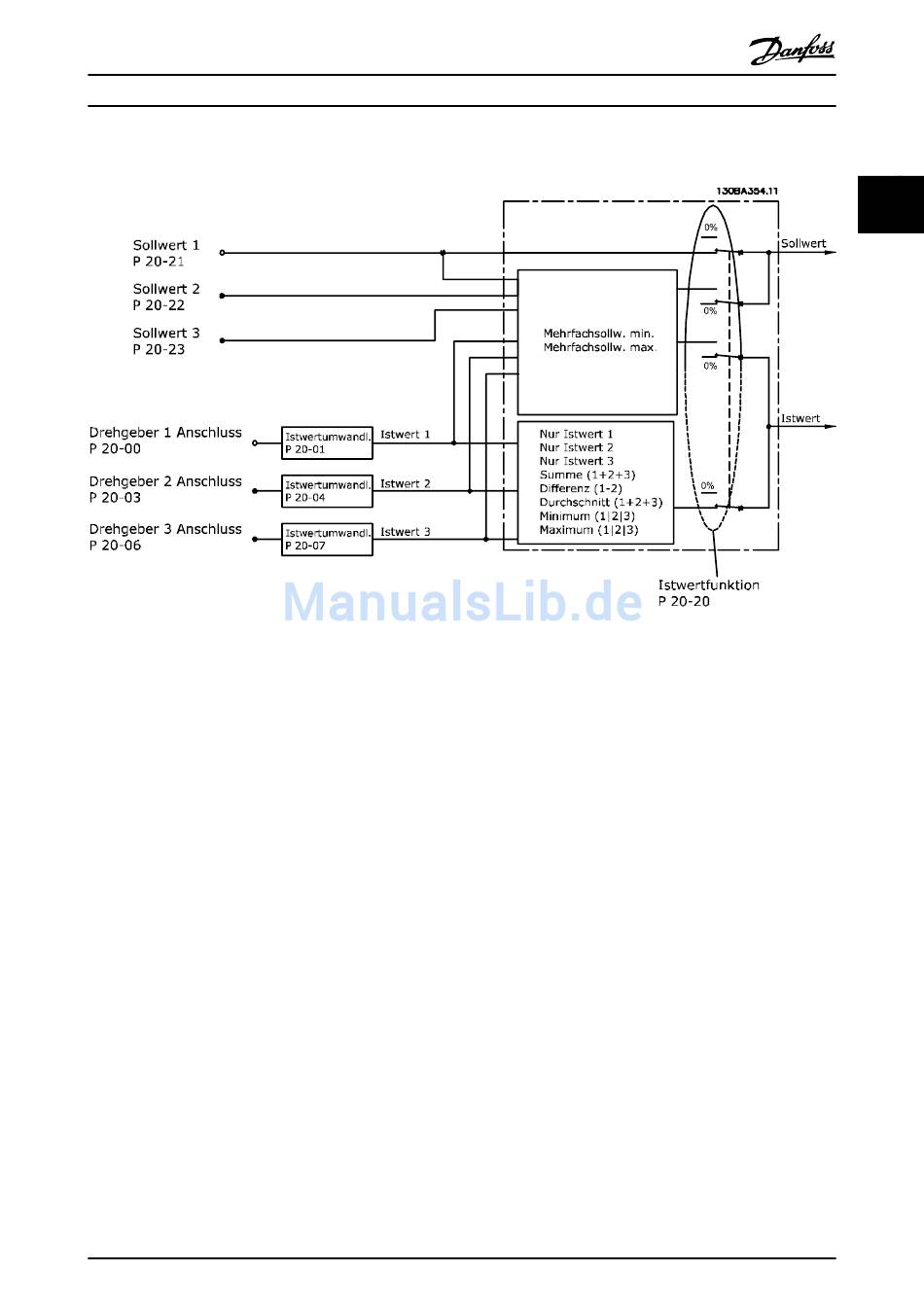

Abbildung 2.13 Blockschaltbild über die Verarbeitung von Istwertsignalen
Die Istwertverarbeitung lässt sich so konfigurieren, dass sie mit Anwendungen arbeitet, die eine erweiterte Steuerung
erfordern, wie etwa mehrere Sollwerte und mehreren Signaltypen. Drei Regelverfahren sind gebräuchlich.
Einzelne Zone, einzelner Sollwert
Einzelne Zone, einzelner Sollwert ist eine grundlegende Konfiguration. Sollwert 1 wird zu einem anderen Sollwert (falls
vorhanden, siehe Sollwertverarbeitung) addiert und das Istwertsignal wird mit der 20-20 Istwertfunktion gewählt.
Mehrere Zonen, einzelner Sollwert
„Mehrere Zonen, einzelner Sollwert" verwendet zwei oder drei Istwertsensoren, erfordert aber nur einen Sollwert. Der Istwert
kann hinzugefügt, abgezogen (nur Istwert 1 und 2) oder aus ihm kann der Durchschnitt gebildet werden. Zusätzlich kann
der maximale oder minimale Wert verwendet werden. Sollwert 1 wird ausschließlich bei dieser Konfiguration eingesetzt.
Wenn Sie [13] Multisollwert min. ausgewählt haben, regelt das Sollwert-/Istwert-Paar mit der größten Differenz die Drehzahl
des Frequenzumrichters. Bei [14] Multisollwert max. versucht der Frequenzumrichter, alle Zonen auf der Ebene ihrer
jeweiligen Sollwerte oder unter ihren jeweiligen Sollwerten zu halten . Schließlich versucht er bei [13] Multisollwert min ,
alle Zonen auf Ebene ihrer jeweiligen Sollwerte oder über ihren jeweiligen Sollwerten zu halten.
Beispiel:
Bei einer „Zwei Zonen, zwei Sollwerte" Anwendung beträgt der Zone 1 Sollwert 15 bar und der Istwert 5,5 bar. Der Sollwert
der Zone 2 beträgt 4,4 bar und der Istwert 4,6 bar. Wenn [14] Multisollwert max. eingestellt ist, werden der Sollwert und
Istwert der Zone 1 an den PID-Regler gesendet, da diese die geringere Differenz aufweist (der Istwert ist größer als der
Sollwert, was eine negative Differenz ergibt). Wenn [13] Multisollwert min. ausgewählt wurde, wird der Sollwert und Istwert
der Zone 2 an den PID-Regler gesendet, da dieser die größere Differenz aufweist (der Istwert ist kleiner als der Sollwert, was
eine positive Differenz ergibt).
®
