Auswahl

3.7 High-Power-Optionen

VORSICHT
Im Schaltschrank ist ein Türlüfter erforderlich, um die
3 3
nicht durch den Lüftungskanal des Frequenzumrichters
abgeführte Wärme und die durch weitere Komponenten
im Schaltschrank erzeugte Wärme abzuführen. Sie
müssen die insgesamt erforderliche Belüftung so
berechnen, dass Sie die passenden Lüfter auswählen
können. Einige Schaltschrankhersteller bieten Software
an, mit der die Berechnung erfolgen kann (z. B. Software
Rittal Therm). Wenn der Frequenzumrichter die einzige
wärmeerzeugende Komponente im Schaltschrank ist,
beträgt der erforderliche Mindest-Luftstrom bei einer
Umgebungstemperatur von 45 °C für die Frequenzum-
richter der Baugrößen D3h und D4h 391 m
erforderliche Mindest-Luftstrom bei einer Umgebungs-
temperatur von 45 °C beträgt für die Frequenzumrichter
der Baugrößen E2 782 m
3.7.1 Einbau des Kühl-Bausatzes an der
Hinterseite von Rittal Schaltschränken
Dieser Abschnitt beschreibt die Installation des Frequen-
zumrichters mit IP00/IP20-Gehäuse und rückseitigem
Kühlkanal in Rittal-Schaltschränken. Zusätzlich zum Schalt-
schrank ist ein Sockel (Bodenmontage) erforderlich.
70
®
VLT AQUA Drive FC 202 Projektierungshandbuch
3 /h. Der
3
/h.
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.

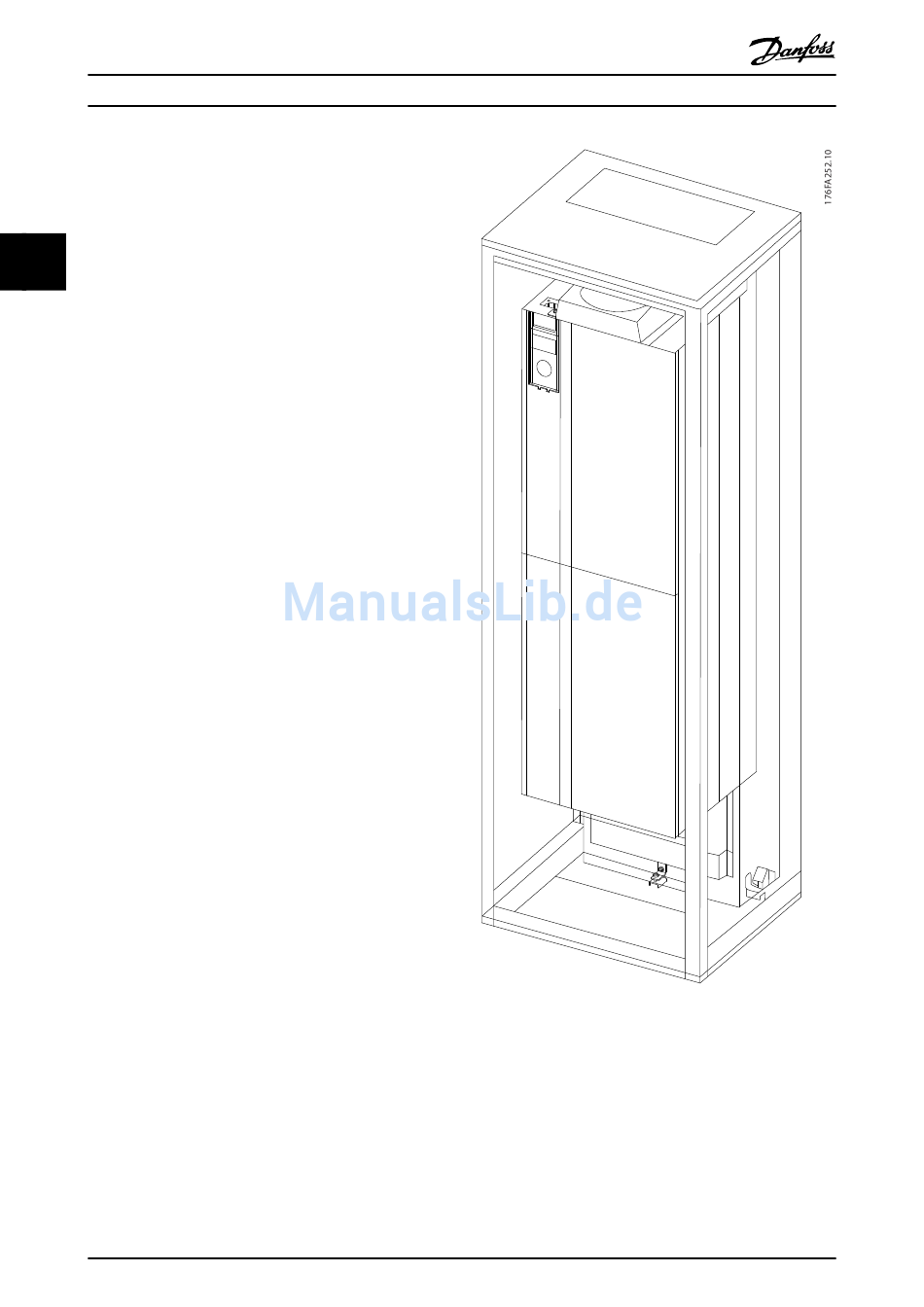

Abbildung 3.19 Einbau von IP00/IP20-Gehäuse in Rittal TS8-
Schaltschrank.
Die minimalen Abmessungen der Schaltschränke sind:
•
Baugröße D3h: 400 mm Breite und 500 mm Tiefe
•
Baugröße D4h: 600 mm Breite und 500 mm Tiefe
•
Baugröße E2 Gerätegröße 52: 800 mm Breite und
600 mm Tiefe
