Installieren
F
E
D C

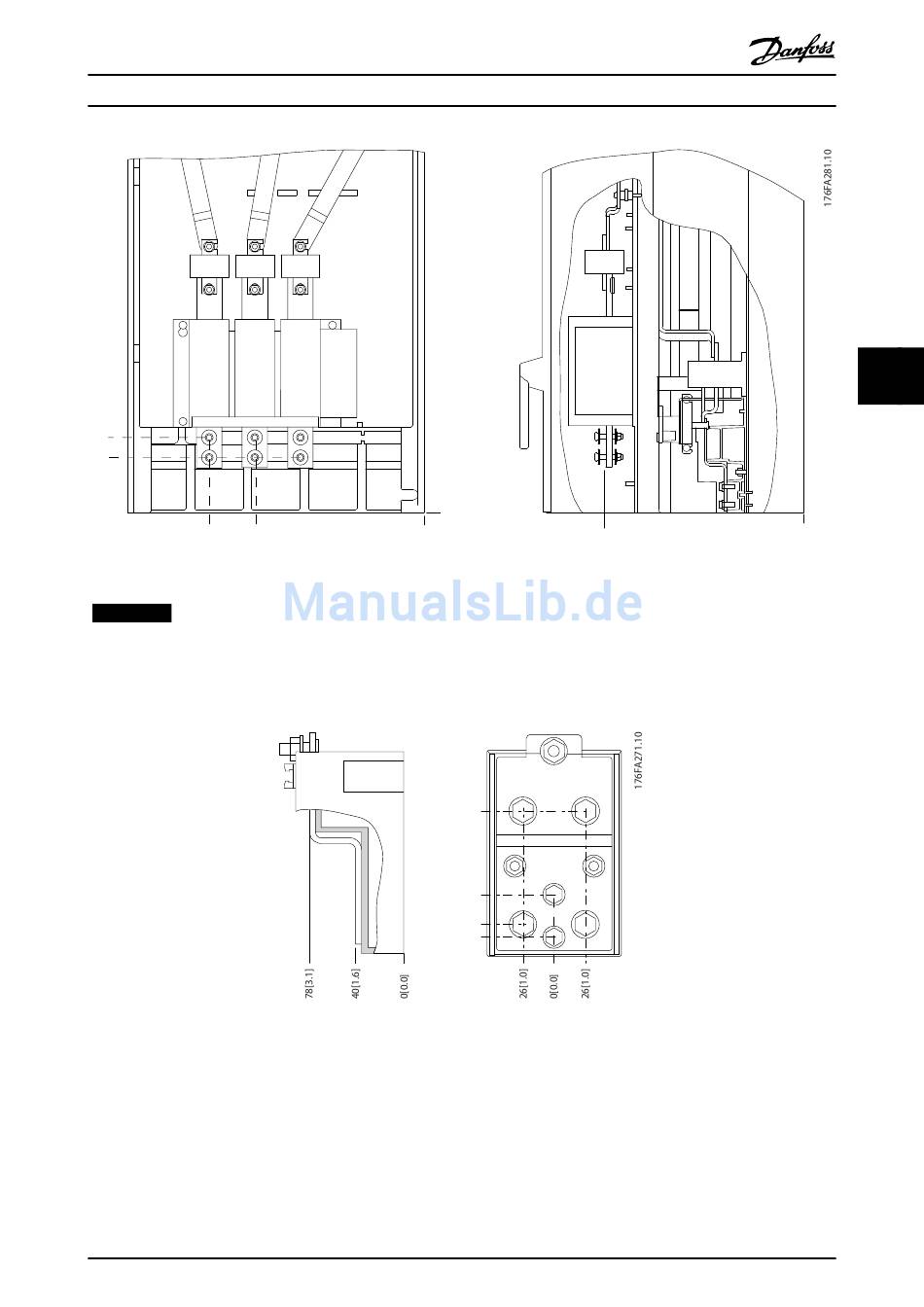

Abbildung 5.81 Netzanschlüsse bei Gehäusen der Schutzart IP00, Anordnung des Trennschalters
HINWEIS
Die Netzkabel sind schwer und ziemlich steif. Wählen Sie den optimalen Aufstellungsort für den Frequenzumrichter
sorgfältig aus, um eine problemlose Installation der Kabel zu gewährleisten.
An jeder Klemme lassen sich bis zu 4 Kabel mit Kabelschuhen oder eine Standard-Lüsterklemme anschließen. Die Erde
wird an einen geeigneten Anschlusspunkt im Frequenzumrichter angeschlossen.
Abbildung 5.82 Detailansicht einer Klemme
®
VLT AQUA Drive FC 202 Projektierungshandbuch
