5.3.9 Zugang zu den Steuerklemmen

Alle Klemmen für die Steuerkabel befinden sich unter der
Klemmenabdeckung an der Vorderseite des Frequenzum-
richters. Entfernen Sie die Klemmenabdeckung mit Hilfe
eines Schraubendrehers.

5.3.10 Steuerklemmen

Positionsnummern:
1. 10-poliger Stecker, Digital-I/O
2. 3-poliger Stecker, RS-485 Bus
3. 6-poliger Stecker, Analog-I/O
4. USB-Anschluss
2

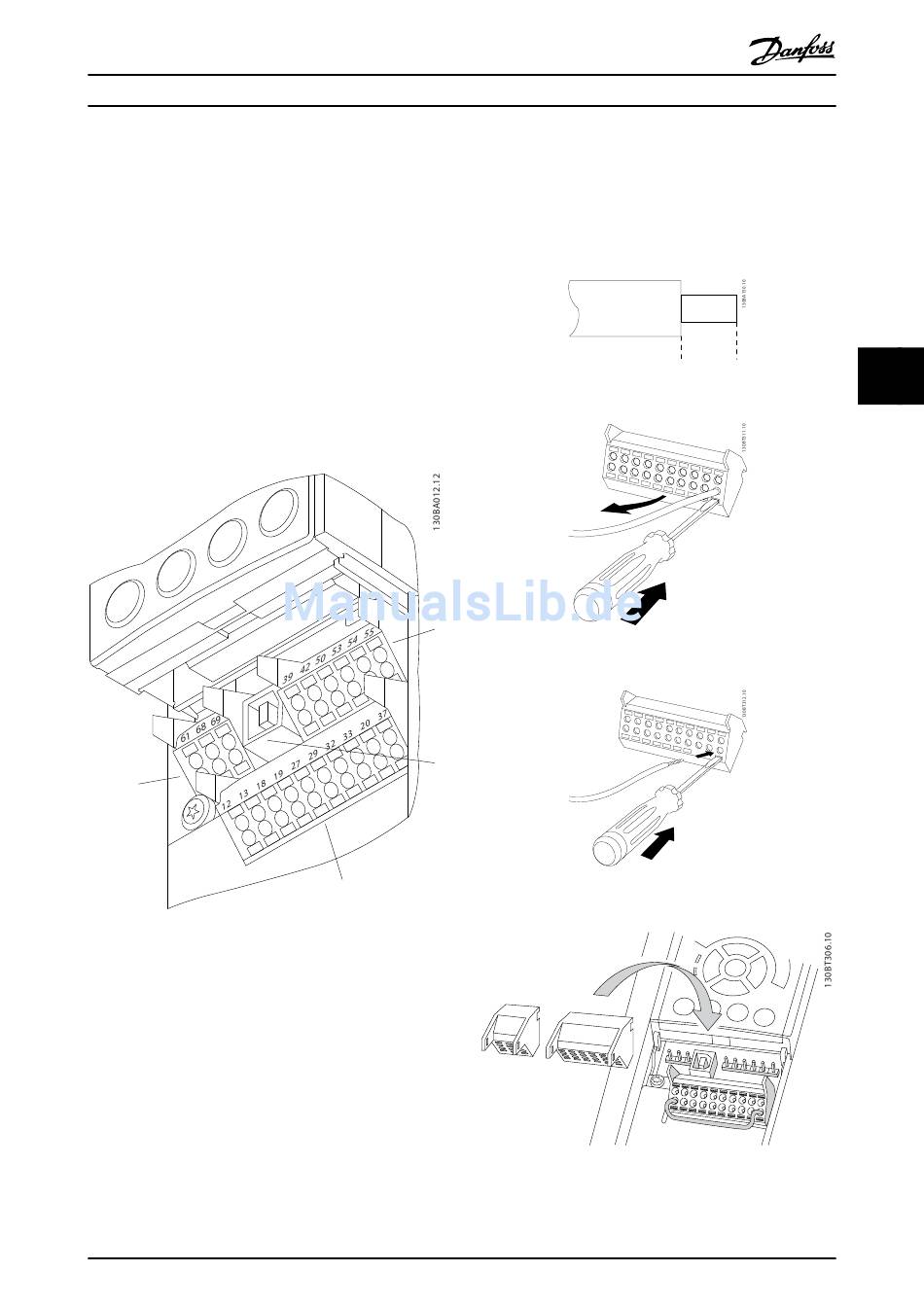

Abbildung 5.46 Steuerklemmen (alle Baugrößen)

5.3.11 Steuerkabelklemmen

So befestigen Sie das Kabel an der Klemme:
1. Entfernen Sie 9–10 mm der Isolierung vom
Kabelende.
2.
Führen Sie einen Schraubendreher
rechteckige Öffnung ein.
3. Führen Sie das Kabel in die angrenzende runde
Öffnung ein.
4. Entfernen Sie den Schraubendreher. Das Kabel
sitzt nun fest in der Klemme.
So entfernen Sie das Kabel aus der Klemme:
®
VLT AQUA Drive FC 202 Projektierungshandbuch
3
4
1
1)
in die
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.
1.
Führen Sie einen Schraubendreher
rechteckige Öffnung ein.
2. Ziehen Sie das Kabel heraus.
1)
Max. 0,4 x 2,5 mm
Verdrahtung der Steuerklemmen
Abbildung 5.47
Abbildung 5.48
Abbildung 5.49
Abbildung 5.50 Steuerkabelklemmen
1)
in die
9 - 10 mm
(0.37 in)
5
