Installieren
•
Stellen Sie sicher, dass der Motornennstrom
innerhalb des maximalen Stroms des Frequen-
zumrichters liegt.
•
Wenn der Frequenzumrichter nicht über
eingebaute Sicherungen verfügt, stellen Sie
sicher, dass die externen Sicherungen das
notwendige Schaltvermögen aufweisen.

5.2.2 Lieferung des Frequenzumrichters

Stellen Sie beim Empfang des Frequenzumrichters sicher,
dass die Verpackung unbeschädigt ist, und achten Sie auf
eventuelle Transportschäden am Gerät. Wenden Sie sich
bei Beschädigung sofort an das Transportunternehmen, um
Schadensersatzansprüche geltend zu machen.
VLT
AQUA Drive
R
www.danfoss.com
T/C: FC-202N160T4E21H2XGC7XXSXXXXAXBXCXXXXDX
P/N: 134F9717 S/N: 123456H123
160 kW / 250 HP
IN: 3x380-480V 50/60Hz 304/291A
OUT: 3x0-Vin 0-590Hz 315/302A
Type 1/ IP21 Tamb. 40 C/104 F o o
o o
Max Tamb. 55 C/131 F w/Output Current Derating
SCCR 100 kA at UL Voltage range 380-480V
ASSEMBLED IN USA
Listed 36U0 E70524 Ind. contr. Eq.
UL Voltage range 380-480 V
CAUTION:
See manual for special condition / prefuses
Voir manuel de conditions speciales / fusibles
WARNING:
Stored charge, wait 20 min.
Charge residuelle, attendez 20 min.

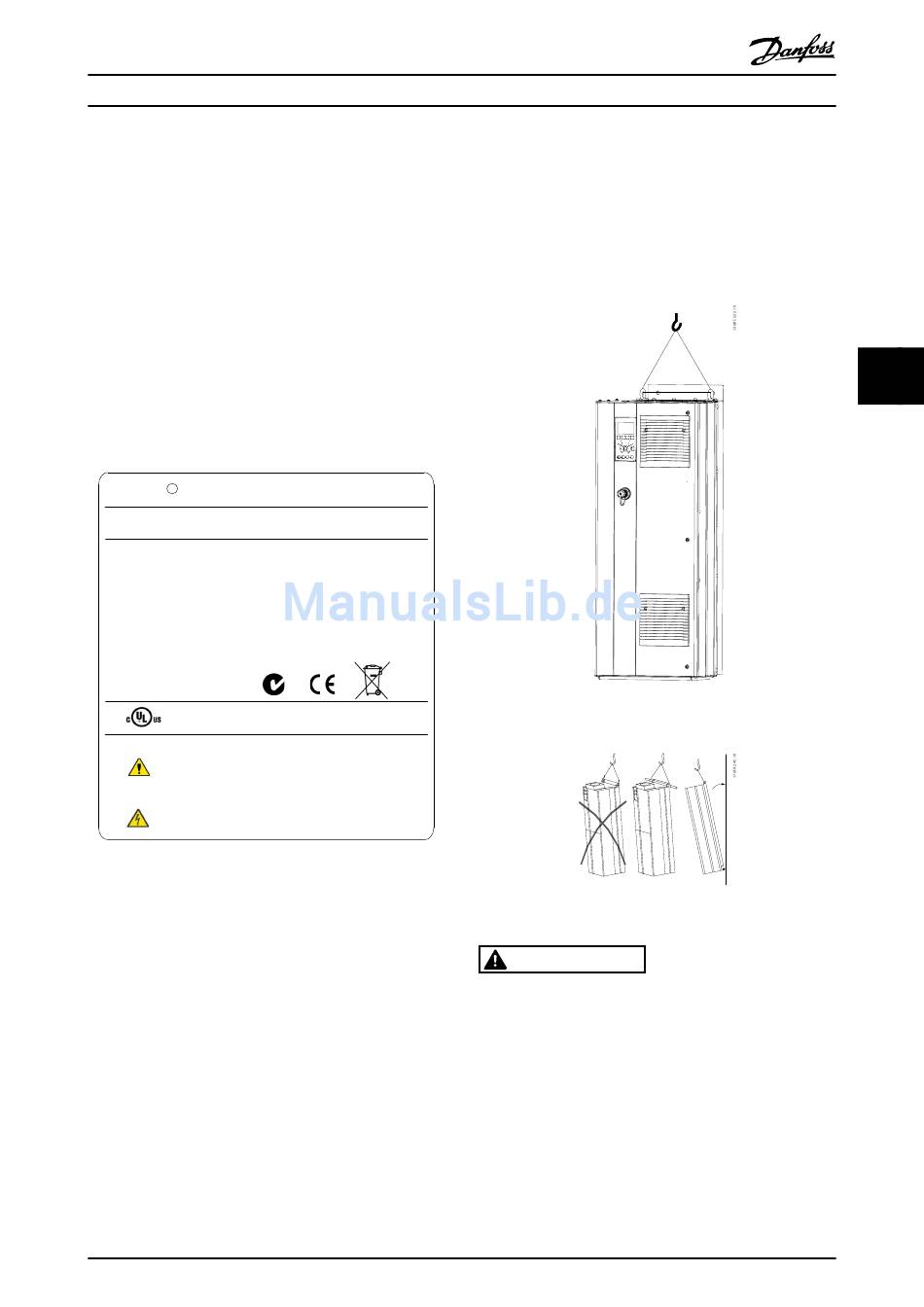

Abbildung 5.5 Typenschild
5.2.3 Transportieren und Auspacken des
Frequenzumrichters
Platzieren Sie den Frequenzumrichter vor dem Auspacken
so nah wie möglich am endgültigen Aufstellungsort.
Entfernen Sie die Transportverpackung und lassen Sie den
Frequenzumrichter so lange wie möglich auf der Palette
stehen.
®
VLT AQUA Drive FC 202 Projektierungshandbuch
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.

5.2.4 Heben des Frequenzumrichters

Heben Sie den Frequenzumrichter stets an den dafür
vorgesehenen Hebeösen an. Verwenden Sie bei allen
Geräten der Baugröße E2 (IP00) eine Traverse, um ein
Verbiegen der Hebeösen des Frequenzumrichters zu
vermeiden.
Abbildung 5.6 Empfohlenes Hebeverfahren für Baugröße D
Abbildung 5.7 Empfohlenes Hebeverfahren für Baugröße E
WARNUNG
Die Traverse muss dem Gewicht des Frequenzumrichters
standhalten können. Das Gewicht der verschiedenen
Baugrößen finden Sie unter Tabelle 5.2. Der maximale
Durchmesser der Stange beträgt 2,5 cm. Der Winkel
zwischen FU-Oberkante und Hubseil sollte mindestens
60° betragen.
5 5
