3.5.2 Leistungsreduzierung wegen
niedrigem Luftdruck
Bei niedrigerem Luftdruck nimmt die Kühlfähigkeit der Luft
ab.
3 3
Unterhalb einer Höhe von 1000 m über NN ist keine
Leistungsreduzierung erforderlich. Oberhalb einer Höhe
von 1000 m reduzieren die Umgebungstemperatur (T
oder der max. Ausgangsstrom (I
entsprechend
Eine Alternative ist die Reduzierung der Umgebungstem-
peratur und die Sicherstellung von 100 % Ausgangsstrom
bei großen Höhen. Zur Veranschaulichung, wie sich die
Grafik lesen lässt, wird die Situation bei 2 km Höhe
dargestellt. Bei einer Temperatur von 45 °C (T
3,3 K) sind 91 % des Nennausgangsstroms verfügbar. Bei
einer Temperatur von 41,7 °C sind 100 % des Nennaus-
gangsstroms verfügbar.
I (%)
OUT
100
95
90
85
80
0 500

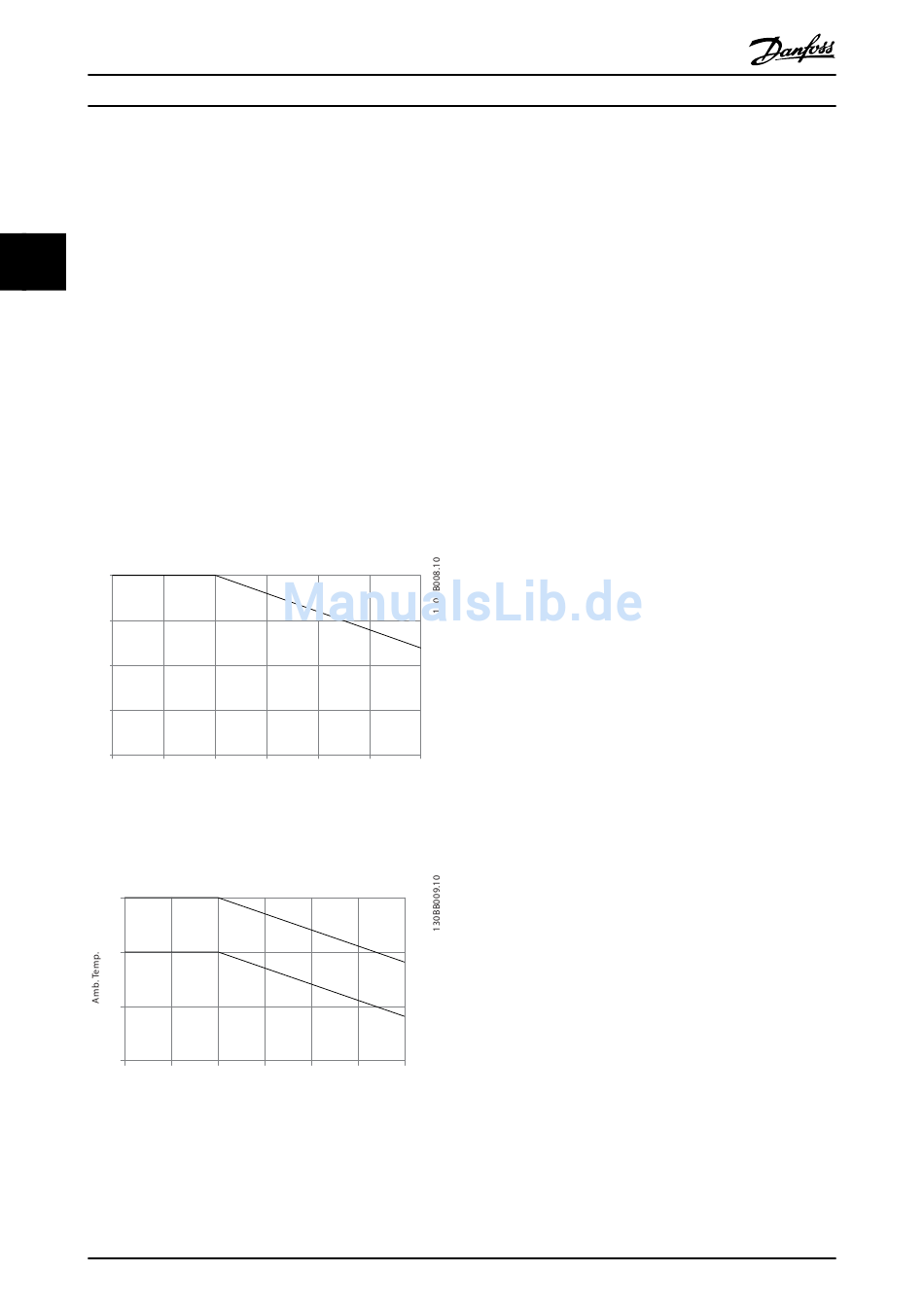

Abbildung 3.3 Höhenabhängige Ausgangsstromreduzierung
bei T
AMB, MAX
(°C)
45
40
35
30
0 500
Abbildung 3.4 Höhenabhängige Ausgangsstromreduzierung
bei T
AMB, MAX
58
VLT
) die Leistung
out
1000 1500 2000 2500
Altitude (meters above sea level)*
1000 1500 2000 2500
Altitude (meters above sea level)*
MG20Z103 - VLT
®
AQUA Drive FC 202 Projektierungshandbuch
3.5.3 Leistungsreduzierung beim Betrieb
mit niedriger Drehzahl
Wenn ein Motor an den Frequenzumrichter angeschlossen
ist, muss für eine ausreichende Motorkühlung gesorgt sein.
Der Grad der Erwärmung hängt von der Last am Motor
sowie von der Betriebsdrehzahl und -dauer ab.
) Anwendungen mit konstantem Drehmoment (CT-Modus)
AMB
Bei Anwendungen mit konstantem Drehmoment kann ein
Motor den vollen Strom beziehen, während er bei
niedriger Drehzahl läuft. In diesem Fall können die
Kühlrippen den Motor nicht mehr ausreichend kühlen, was
zu einer Überhitzung führt. Wenn Sie den Motor kontinu-
ierlich bei weniger als der Hälfte seiner Nenndrehzahl
betreiben, müssen Sie die Kühlung verstärken.
-
AMB, MAX
Alternativ können Sie einen überdimensionierten Motor
einsetzen, um das Lastniveau zu reduzieren. Sie dürfen die
im Projektierungshandbuch des Frequenzumrichters
angegebene Motorgröße jedoch nur um maximal eine
Größe überschreiten.
Alternativ können Sie auch die relative Belastung des
Motors verringern, indem Sie einen größeren Motor
einsetzen, was jedoch durch die Leistungsgröße des
Frequenzumrichters eingeschränkt ist.
Anwendungen mit variablem (quadratischem)
Drehmoment (VT)
3000
Bei Anwendungen mit variablem Drehmoment (z. B. Zentri-
fugalpumpen und Lüfter), bei denen das Drehmoment in
quadratischer und die Leistung in kubischer Beziehung zur
Drehzahl steht, ist keine Steigerung der Kühlung oder der
Leistungsreduzierung des Motors erforderlich.
In den nachstehenden Abbildungen liegt die typische
Kurve für das variable Drehmoment in allen Drehzahlbe-
reichen unter dem maximalen Drehmoment bei
Leistungsreduzierung und dem maximalen Drehmoment
HO bei Zwangskühlung.
NO
3000
®
