Anwendungsbeispiele ®
VLT AQUA Drive FC 202 Projektierungshandbuch

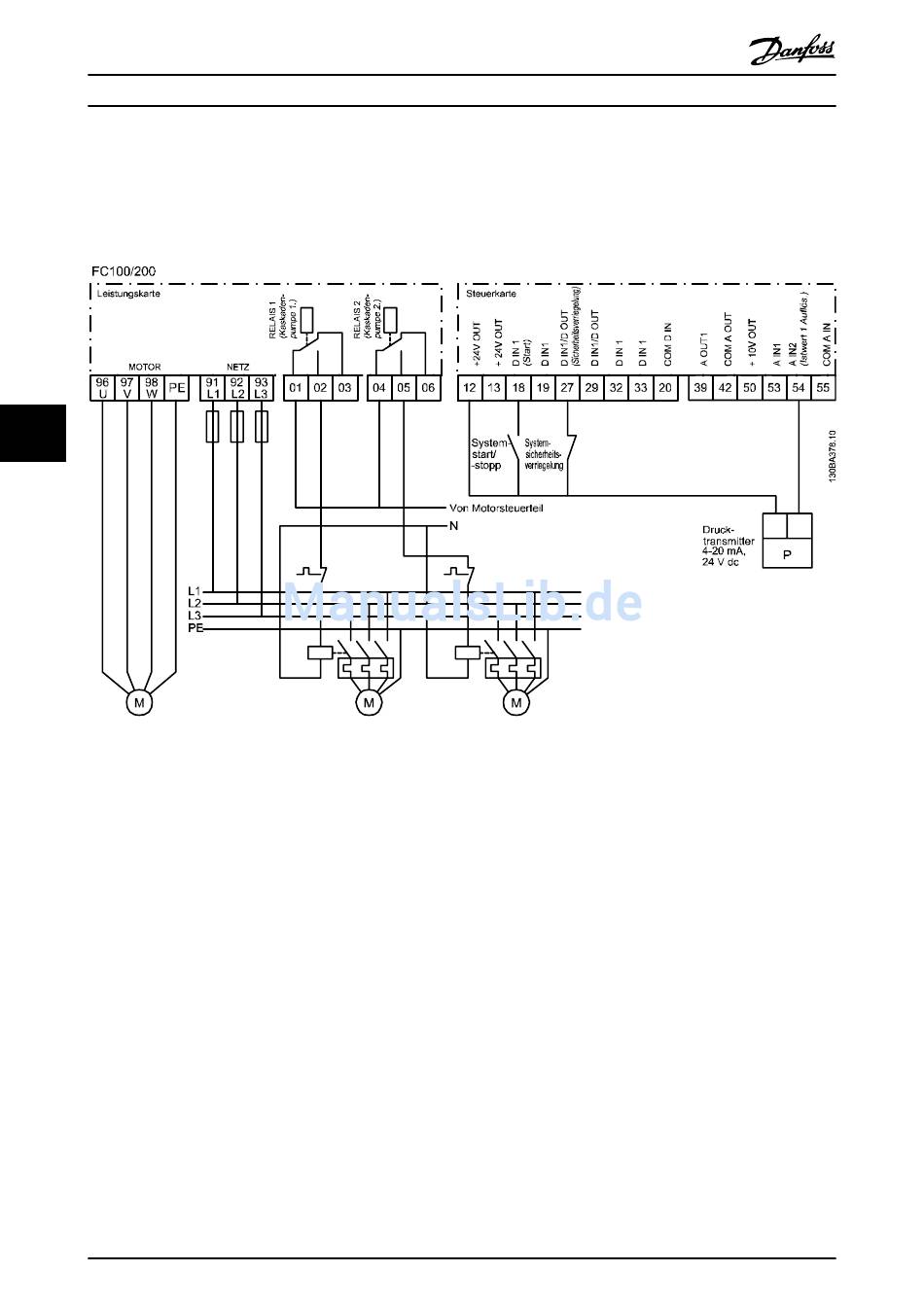

6.1.11 Schaltbild für Kaskadenregler
Das Schaltbild zeigt ein Beispiel für einen einfachen Kaskadenregler mit einer Pumpe mit variabler Drehzahl
(Führungspumpe) und zwei Pumpen mit konstanter Drehzahl, einem 4–20-mA-Messumformer sowie Sicherheitsverriegelung
des Systems.
6 6
Abbildung 6.9 Schaltbild für Kaskadenregler
®
