Anwendungsbeispiele

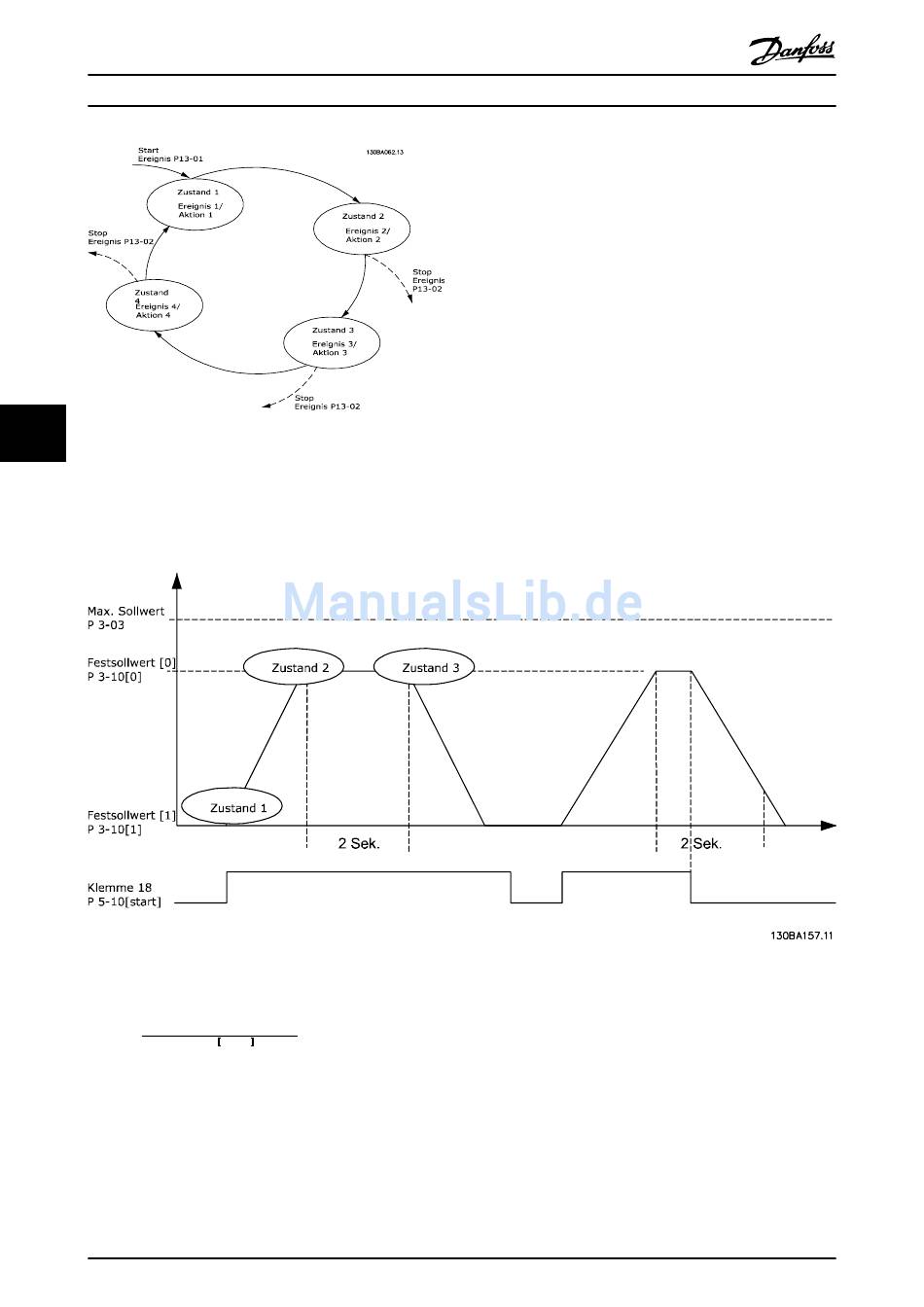

6 6 Abbildung 6.4 Ereignisse und Aktionen

6.1.7 SLC-Anwendungsbeispiel

Einfache Sequenz 1:
Start – Rampe auf – 2 Sek. Sollwertdrehzahl fahren – Rampe ab und Nulldrehzahl bis zum Stoppsignal
Abbildung 6.5 Rampe auf/Rampe ab
Rampenzeiten in 3-41 Rampenzeit Auf 1 und 3-42 Rampenzeit Ab 1 auf die gewünschten Zeiten einstellen.
t Beschl. × n Norm ( Par. . 1 − 25)
t Rampe =
Klemme 27 auf Ohne Funktion (5-12 Klemme 27 Digitaleingang) einstellen.
Festsollwert 0 auf gewünschte Sollwertdrehzahl (3-10 Festsollwert [0]) in Prozent von max. Sollwertdrehzahl (3-03 Maximaler
Sollwert) einstellen. Beispiel: 60 %
Festsollwert 1 auf zweite Festdrehzahl einstellen (3-10 Festsollwert [1] Beispiel: 0 % (Null).
Timer 0 für konstante Drehzahl in 13-20 SL-Timer [0] einstellen. Beispiel: 2 s
Ereignis 1 in 13-51 SL-Controller Ereignis [1] auf WAHR [1] einstellen.
168
VLT
Sollw. U/min
MG20Z103 - VLT
®
AQUA Drive FC 202 Projektierungshandbuch
6.1.6 Programmierung des Smart Logic
Controllers
In Anwendungen, in denen eine SPS eine einfache
Sequenz generiert, kann der SLC von der Hauptsteuerung
elementare Aufgaben übernehmen.
SLC reagiert auf Ereignisse, die an den Frequenzumrichter
gesendet oder darin generiert wurden. Der Frequenzum-
richter führt anschließend die programmierte Aktion aus.
®
