3.7.5 Installation von Netzabschirmungen
für Frequenzumrichter
Dieser Abschnitt beschreibt die Installation von Netzab-
schirmungen für Frequenzumrichter. Bei den IP00/Chassis-
3 3 Versionen ist die Montage einer Netzabschirmung nicht
möglich, da diese Versionen standardmäßig über eine
Metallabdeckung verfügen. Diese Abschirmungen erfüllen
VBG-4-Anforderungen.
Bestellnummern:
Baugröße E1: 176F1851
HINWEIS
Weitere Informationen finden Sie in
der Anleitung, 175R5923
3.7.6 Optionen für die Baugröße D

3.7.6.1 Zwischenkreiskopplungsklemmen

Die Zwischenkreiskopplungsklemmen ermöglichen einen
Lastausgleich beim Zusammenschalten mehrerer Frequen-
zumrichter über die Gleichspannungszwischenkreise.
Zwischenkreiskopplungsklemmen sind bei IP20-Frequen-
zumrichtern verfügbar und stehen aus dem Oberteil des
Frequenzumrichters heraus. Sie müssen eine Klemmenab-
deckung (im Lieferumfang des Frequenzumrichters
enthalten) anbringen, um die IP20-Schutzart des Gehäuses
zu erhalten. Abbildung 3.23 zeigt die abgedeckten und
nicht abgedeckten Klemmen.

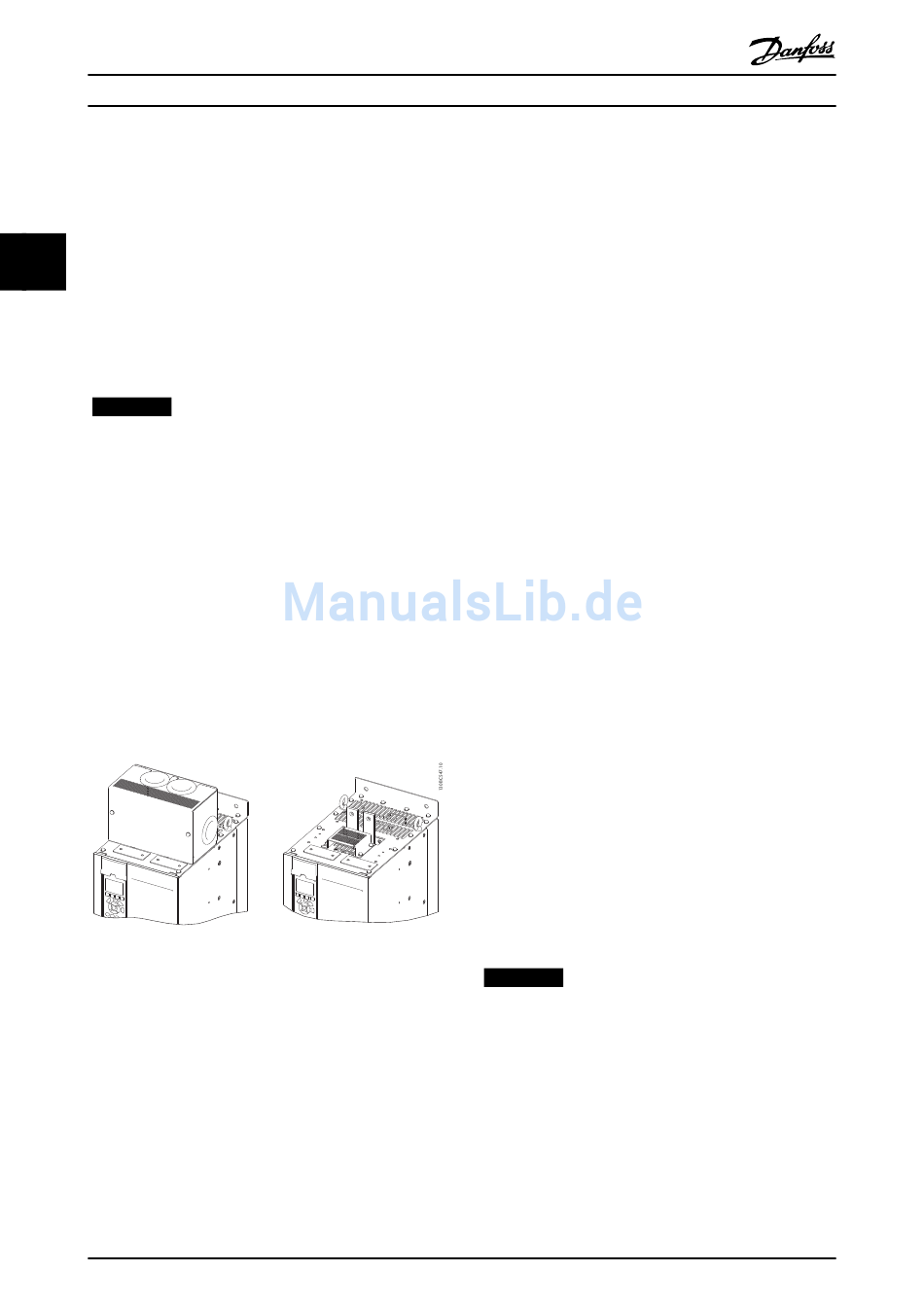

Abbildung 3.23 Zwischenkreiskopplungsklemmen bzw.
Anschlüsse für Rückspeiseeinheiten mit Abdeckung (L) und
ohne Abdeckung (R)
3.7.6.2 Anschlussklemmen für
Rückspeiseeinheiten
Für Anwendungen mit generatorischem Betrieb sind
Anschlüsse für Rückspeiseeinheiten lieferbar. Sie können
eine Rückspeiseeinheit (von Drittanbietern erhältlich) an
die Klemmen zum Anschluss der Rückspeiseeinheit
anschließen, sodass die generatorisch erzeugte Leistung in
das Netz zurückgespeist werden kann und Energiespa-
rungen liefert. Anschlüsse für Rückspeiseeinheiten sind bei
74
®
VLT AQUA Drive FC 202 Projektierungshandbuch
IP20-Frequenzumrichtern verfügbar und stehen aus dem
Oberteil des Frequenzumrichters heraus. Sie müssen eine
Klemmenabdeckung (im Lieferumfang des Frequenzum-
richters enthalten) anbringen, um die IP20-Schutzart des
Gehäuses zu erhalten. Abbildung 3.23 zeigt die
abgedeckten und nicht abgedeckten Klemmen.

3.7.6.3 Stillstandsheizung

Sie können eine Stillstandsheizung im Frequenzumrichter
einbauen, um Kondensation im Gehäuse zu verhindern,
wenn der Frequenzumrichter ausgeschaltet ist. Eine vom
Kunden bereitgestellte 230-V-AC-Versorgung steuert die
Heizung. Betreiben Sie die Heizung für optimale Ergebnisse
nur dann, wenn das Gerät nicht läuft, und schalten Sie die
Heizung aus, wenn das Gerät läuft.
Danfoss empfiehlt eie träge 2,5-A-Sicherung, wie etwa
Bussmann LPJ-21/2SP, zum Schutz der Heizung.

3.7.6.4 Bremschopper

Für Anwendungen , die generatorische Betriebszustände
haben , steht optional ein Bremschopper bereit. Der
Bremschopper ist an einen Bremswiderstand
angeschlossen, der die Bremsenergie abführt und so einen
Überspannungsfehler am DC-Zwischenkreis verhindert. Der
Frequenzumrichter aktiviert automatisch den
Bremschopper , sobald die DC-Zwischenkreisspannung
einen bestimmten Wert überschreitet, der von der
Nennspannung des Frequenzumrichters abhängt.

3.7.6.5 Netzabschirmung

Die Netzabschirmung ist eine Lexan-Abdeckung, die im
Gehäuse angebracht wird, um Schutz gemäß den VBG-4
Unfallverhütungsvorschriften zu bieten.
3.7.6.6 Widerstandsfähigere Leiterplatten
Widerstandsfähigere Leiterplatten sind für Schiffs- und
andere Anwendungen, die überdurchschnittlich starken
Vibrationen ausgesetzt sind, erhältlich.
HINWEIS
Widerstandsfähigere Leiterplatten sind für Frequenzum-
richter der Baugröße D erforderlich, um die Zulassung
für Schiffsanwendungen zu erhalten.
3.7.6.7 Kühlkörper-Zugangsdeckel
Zur einfacheren Reinigung des Kühlkörpers ist ein
Kühlkörper-Zugangsdeckel optional erhältlich. Rückstände
sind typisch für Umgebungen, die schwebenden Verunrei-
nigungen ausgesetzt sind, wie etwa die Textilindustrie.
®
