Installation Von Eingangsplattenoptionen - Danfoss VLT AQUA Drive FC 202 Installationshandbuch

Auswahl
Die Bestellnummern und Höhenangaben für die Sockel
sind in Tabelle 3.31 zu finden.
Baugröße Teilenummer Anleitungsnummer
D1h 176F3631 177R0452
D2h 176F3632 177R0453
D5h/D6h 176F3452 177R0500
D7h/D8h Liegt Gerät bei Liegt Gerät bei
E1 Liegt Gerät bei Liegt Gerät bei
Tabelle 3.31 Bestellinformationen zu den Sockeln

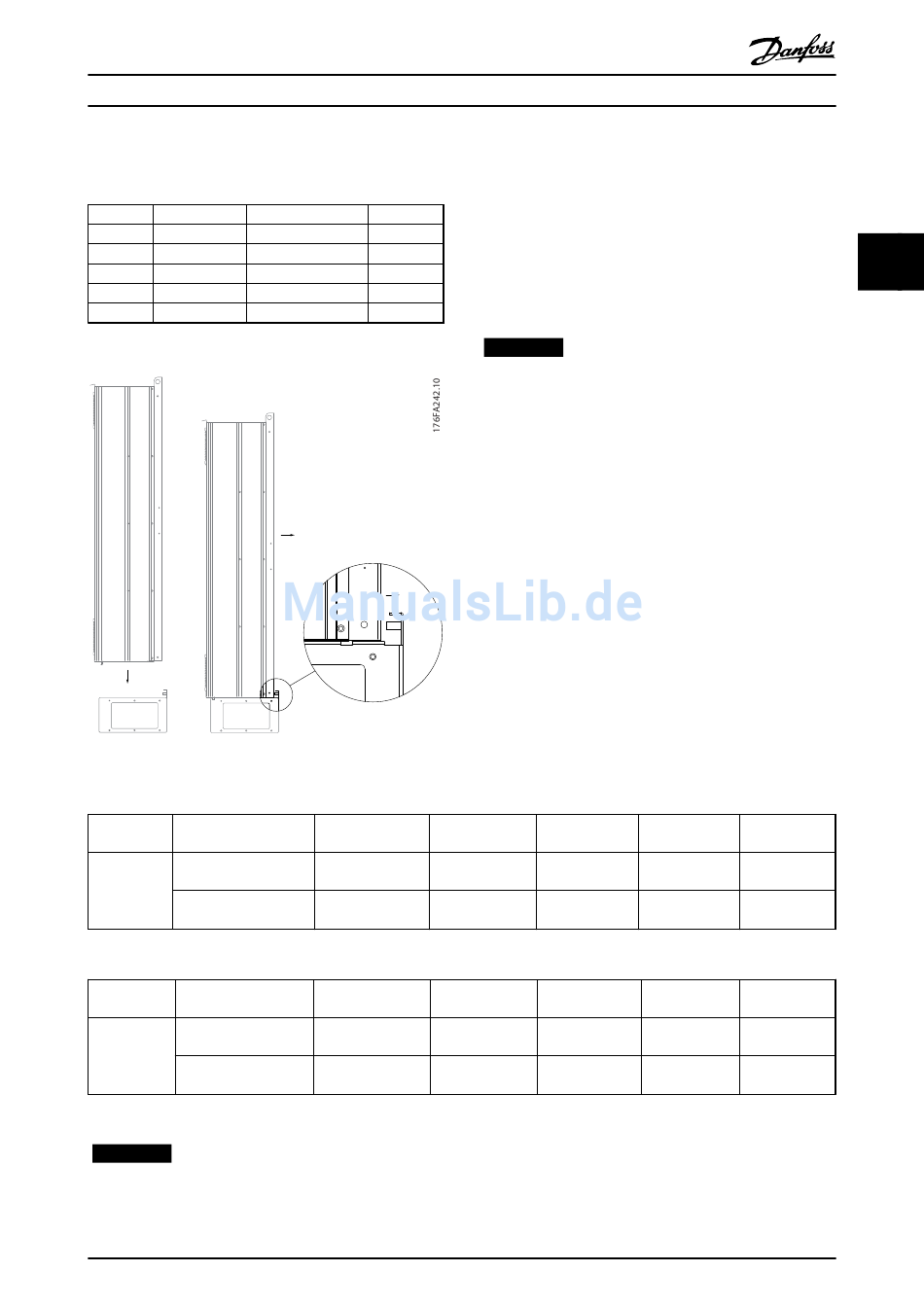

Abbildung 3.22 Montage des Frequenzumrichters auf den
Sockel
380–480 V [kW]
380–500 V [kW]
E1 FC102/FC202: 315
FC302: 250
FC102/FC202: 355–450
FC302: 315–400
Tabelle 3.32 Eingangsoptionen
525–690 V [kW]
E1 FC102/FC202: 450–500
FC302: 355–400
FC102/FC202: 560–630
FC302: 500–560
Tabelle 3.33 Eingangsoptionen
HINWEIS
Weitere Informationen finden Sie in der Montageanleitung, 175R5795
®
VLT AQUA Drive FC 202 Projektierungshandbuch
Höhe [mm]
400
400
200
200
200
Sicherungen Trennsicherungen EMV
176F0253 176F0255
176F0254 176F0256
Sicherungen Trennsicherungen EMV
176F0253 176F0255
176F0254 176F0258
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.
3.7.4 Installation von
Eingangsplattenoptionen
In diesem Abschnitt wird die Feldinstallation von Eingangs-
options-Bausätzen für Frequenzumrichter der Baugröße E
beschrieben.
Versuchen Sie nicht, EMV-Filter von den Eingangsplatten zu
entfernen. Das Entfernen der EMV-Filter von den Eingangs-
platten kann Schäden zur Folge haben.
HINWEIS
Sind EMV-Filter vorhanden, gibt es je nach Eingangsplat-
tenkombination zwei unterschiedliche EMV-Filter-Typen,
und die EMV-Filter sind austauschbar. Die feldinstal-
lierbaren Bausätze sind in bestimmten Fällen für alle
Spannungen gleich.
EMV-
Sicherungen
176F0257 176F0258
176F0257 176F0259
EMV-
Sicherungen
Nicht zutreffend Nicht zutreffend
Nicht zutreffend Nicht zutreffend
3 3
EMV-Trennsi-
cherungen
176F0260
176F0262
EMV-Trennsi-
cherungen
Nicht zutreffend
Nicht zutreffend
73
