Installieren
5.5.3 Relaisausgang Baugröße D
Relais 1
•
Klemme 01: Bezugspotenzial
•
Klemme 02: Schließer 400 V AC
•
Klemme 03: Öffner 240 V AC
Relais 2
•
Klemme 04: Bezugspotenzial
•
Klemme 05: Schließer 400 V AC
•
Klemme 06: Öffner 240 V AC
5 5
Relais 1 und Relais 2 werden in 5-40 Relaisfunktion, 5-41 Ein
Verzög., Relais und 5-42 Aus Verzög., Relais programmiert.
Zusätzliche Relaisausgänge bietet Optionsmodul MCB 105.
relay1
relay2

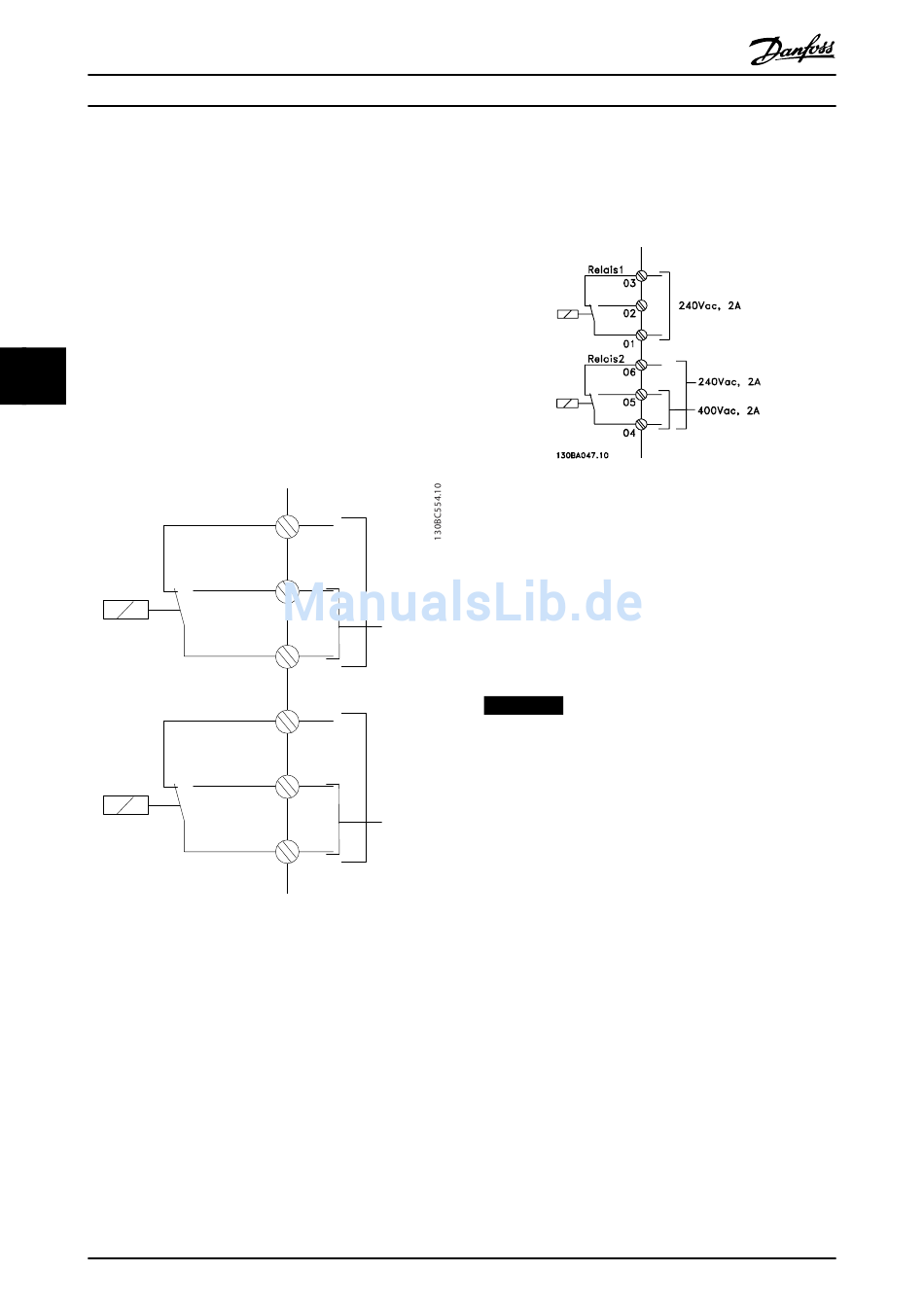

Abbildung 5.100 Baugröße D Zusätzliche Relaisausgänge
5.5.4 Relaisausgang Baugrößen E und F
Relais 1
•
Klemme 01: Bezugspotenzial
•
Klemme 02: Schließer 240 V AC
•
Klemme 03: Öffner 240 V AC
Relais 2
•
Klemme 04: Bezugspotenzial
•
Klemme 05: Schließer 400 V AC
•
Klemme 06: Öffner 240 V AC
158
®
VLT AQUA Drive FC 202 Projektierungshandbuch
03
240Vac, 2A
02
400Vac, 2A
01
06
240Vac, 2A
05
400Vac, 2A
04
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.
Relais 1 und Relais 2 werden in 5-40 Relaisfunktion, 5-41 Ein
Verzög., Relais und 5-42 Aus Verzög., Relais programmiert.
Zusätzliche Relaisausgänge bietet Optionsmodul MCB 105.
Abbildung 5.101 Zusätzliche Relaisausgänge für Baugrößen E
und F
5.6 Abschließende Konfiguration und Test
Gehen Sie folgendermaßen vor, um die Konfiguration zu
testen und sicherzustellen, dass der Frequenzumrichter
funktioniert.
1. Schritt. Suchen Sie das Motor-Typenschild.
HINWEIS
Der Motor ist entweder im Stern (Y) oder im Dreieck (Δ)
geschaltet. Diese Information ist auf dem Motor-
Typenschild zu finden.
2. Schritt. Geben Sie die Motor-Daten vom Typenschild
bei den entsprechenden Parametern ein.
Um diese Liste aufzurufen, drücken Sie erst die Taste
[Quick Menu] am LCP und wählen Sie dann „Q2
Inbetriebnahme-Menü".
1. 1-20 Motornennleistung [kW] oder
1-21 Motornennleistung [PS]
2. 1-22 Motornennspannung
3. 1-23 Motornennfrequenz
4. 1-24 Motornennstrom
5. 1-25 Motornenndrehzahl
