Anwendungsbeispiele
6.1.12 Schaltbild für Pumpe mit
konstanter/variabler Drehzahl

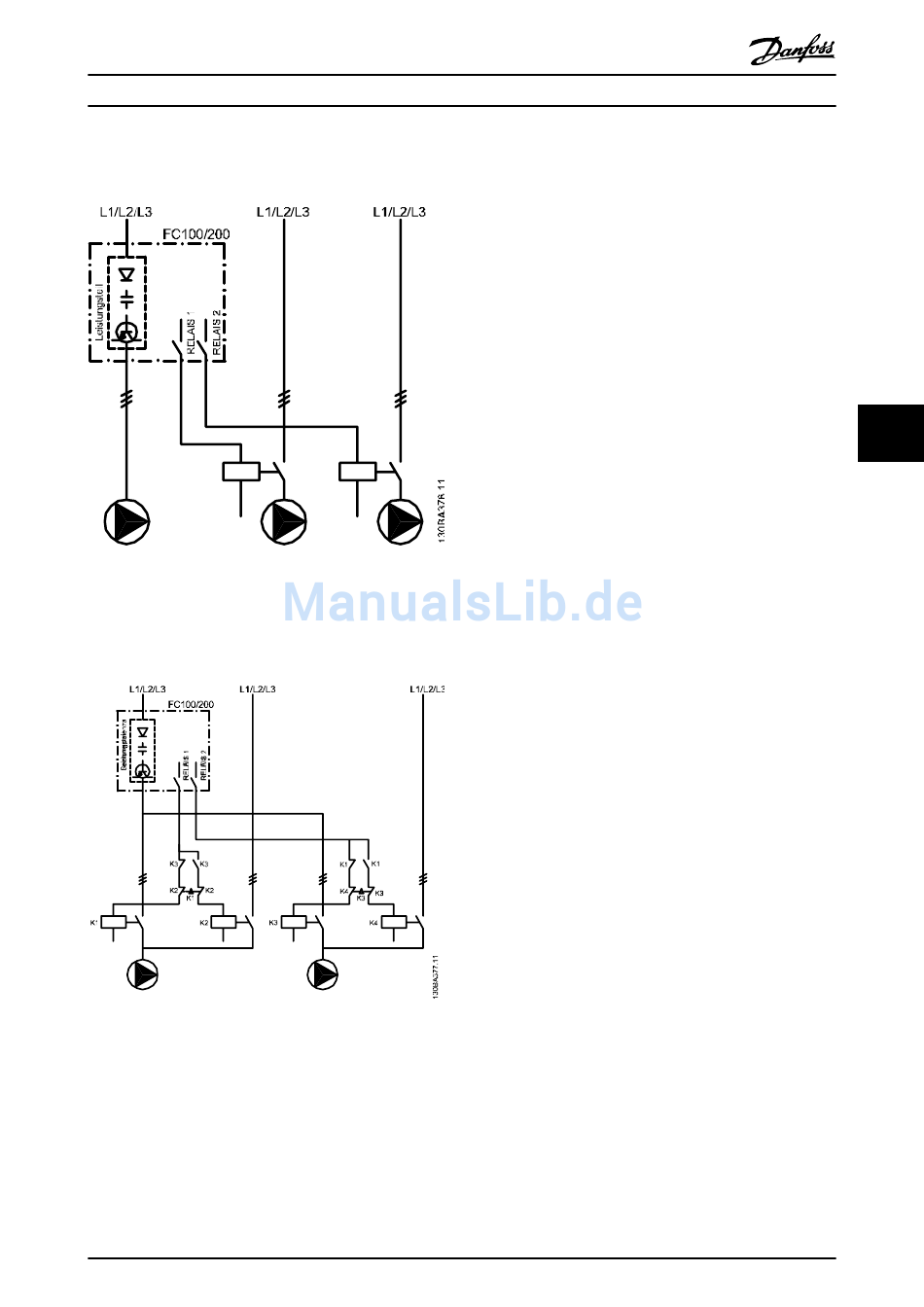

Abbildung 6.10 Schaltbild für Pumpe mit konstanter/variabler
Drehzahl
6.1.13 Schaltbild für den Führungspumpen-
Wechsel
Abbildung 6.11 Schaltbild für den Führungspumpen-Wechsel
Jede Pumpe muss an zwei Schütze (K1/K2 und K3/K4) mit
einer mechanischen Verriegelung angeschlossen sein.
Thermische Relais oder andere Motor-Überlastschutzein-
richtungen müssen je nach örtlichen Vorschriften und/oder
individuellen Anforderungen vorgesehen werden.
®
VLT AQUA Drive FC 202 Projektierungshandbuch
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.
•
RELAIS 1 (R1) und RELAIS 2 (R2) sind die
integrierten Relais des Frequenzumrichters.
•
Wenn alle Relais stromlos sind, schaltet das erste
integrierte Relais, das erregt wird, das Schütz ein,
das der vom Relais gesteuerten Pumpe
entspricht. RELAIS 1 schaltet z. B. Schütz K1 ein,
das zur Führungspumpe wird.
•
K1 sperrt K2 über die mechanische Verriegelung
und verhindert die Anschaltung der Netzver-
sorgung an den Ausgang des Frequenzumrichters
(über K1).
•
Ein Hilfsschaltglied an K1 verhindert Einschalten
von K3.
•
RELAIS 2 steuert Schütz K4 zur Ein-/Ausschaltung
der Pumpe mit konstanter Drehzahl.
•
Beim Wechsel werden beide Relais stromlos und
jetzt wird RELAIS 2 als erstes Relais erregt.
