Installieren
5.4.2 Stromanschlüsse
Verkabelung und Sicherungen
HINWEIS
Allgemeine Hinweise zu Kabeln
Befolgen Sie stets die nationalen und lokalen
Vorschriften zum Kabelquerschnitt und zur Umgebungs-
temperatur. Für UL-Anwendungen sind Kupferleiter mit
Nenntemperatur von 75 °C zu verwenden. Kupferleiter
mit Nenntemperaturen von 75 und 90 °C sind für den
Einsatz des Frequenzumrichters in Anwendungen ohne
UL-Zertifizierung zulässig.
Die Anordnung der Kabelanschlüsse ist in Abbildung 5.60
dargestellt. Die Dimensionierung der Kabelquerschnitte
muss gemäß den Nennstromwerten und den lokalen
Vorschriften erfolgen. Nähere Angaben finden Sie in
3.1 Allgemeine technische Daten.
Zum Schutz des Frequenzumrichters müssen entweder die
empfohlenen Sicherungen verwendet werden, oder das
Gerät muss über eingebaute Sicherungen verfügen. Hilfen
zur Auswahl der Sicherungen finden Sie im Produk-
thandbuch des Frequenzumrichters. Achten Sie stets auf
eine den lokalen Vorschriften entsprechende Sicherung.
Bei Ausführungen mit Netzschalter ist dieser auf der
Netzseite vorverdrahtet.

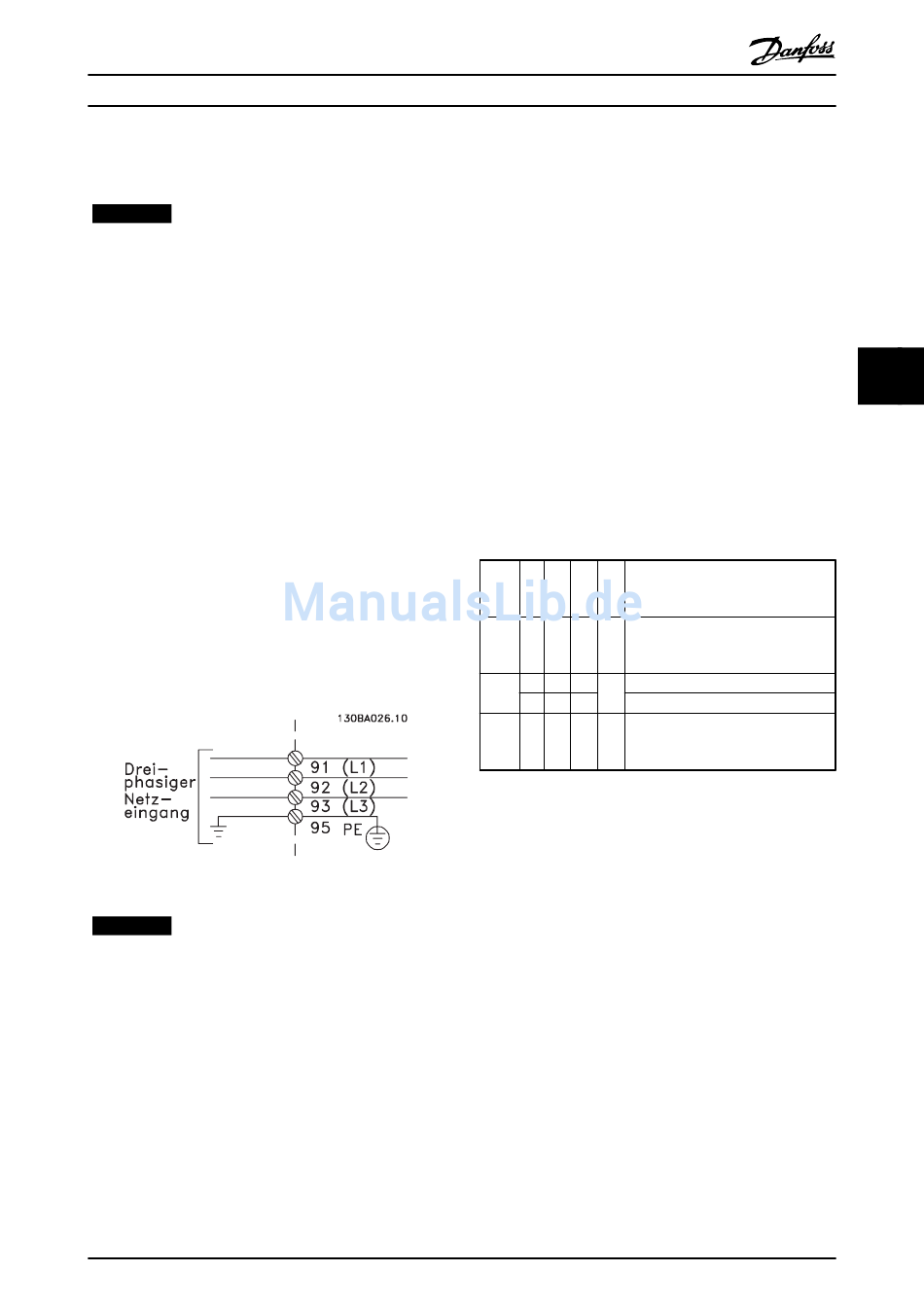

Abbildung 5.60 Netzkabelanschlüsse
HINWEIS
Das Motorkabel muss abgeschirmt sein. Bei Verwendung
von ungeschirmten Motorkabeln werden bestimmte
EMV-Anforderungen nicht eingehalten. Verwenden Sie
ein abgeschirmtes Motorkabel, um die Anforderungen
der EMV-Richtlinie einzuhalten. Weitere Informationen
finden Sie unter 5.10 EMV-gerechte Installation.
Zur korrekten Dimensionierung von Motorkabelquerschnitt
und -länge siehe 3.1 Allgemeine technische Daten.
Abschirmung von Kabeln
Vermeiden Sie verdrillte Schirmenden (Pigtails), die
hochfrequent nicht ausreichend wirksam sind. Wenn der
Kabelschirm unterbrochen werden muss (z. B. um ein
®
VLT
AQUA Drive FC 202 Projektierungshandbuch
®
MG20Z103 - VLT
ist eine eingetragene Marke von Danfoss.
Motorschütz oder einen Reparaturschalter zu installieren),
müssen Sie die Abschirmung hinter der Unterbrechung mit
der geringstmöglichen HF-Impedanz fortführen.
Schließen Sie den Motorkabelschirm am Abschirmblech
des Frequenzumrichters und am Metallgehäuse des Motors
an.
Stellen Sie die Schirmverbindungen mit einer möglichst
großen Kontaktfläche (Kabelschelle) her. Verwenden Sie
hierzu das mitgelieferte Installationszubehör.
Kabellänge und -querschnitt
Die EMV-Prüfung des Frequenzumrichters wurde mit einer
bestimmten Kabellänge durchgeführt. Das Motorkabel
muss möglichst kurz sein, um Störungen und Ableitströme
auf ein Minimum zu beschränken.
Taktfrequenz
Wenn der Frequenzumrichter zusammen mit einem
Sinusfilter verwendet wird, um die Störgeräusche des
Motors zu reduzieren, muss die Taktfrequenz entsprechend
den Anweisungen zu dem verwendeten Sinusfilter unter
14-01 Taktfrequenz eingestellt werden.
Klem
96 97
98
99
men-
Nr.
U
V
W PE
1)
Motorspannung 0–100 % der
Netzspannung.
3 Leiter vom Motor
U1 V1 W1
Dreieckschaltung
PE
1)
W2 U2 V2
6 Leiter vom Motor
U1 V1 W1 PE
Sternschaltung (U2, V2, W2)
1)
U2, V2 und W2 sind miteinander zu
verbinden.
Tabelle 5.13 Motorkabelanschluss
1)
Schutzleiteranschluss
5
5
123
