Auswahl
Die maximale Breite und Tiefe müssen mit den Installati-
onsanforderungen übereinstimmen. Bei Verwendung
mehrerer Frequenzumrichter in einem Schaltschrank sollte
jeder Frequenzumrichter an seiner eigenen Rückwand
befestigt und im mittleren Bereich der Wand gelagert
werden. Die rückseitigen Kühlkanäle unterstützen nicht die
Einbaumontage des Schaltschranks (nähere Informationen
siehe Rittal TS8-Katalog). Die in Tabelle 3.29 aufgelisteten
Rittal TS-8-Schaltschrank
1.800 mm
2.000 mm
2.200 mm
Tabelle 3.29 Bestellinformationen
Nähere Informationen zum Bausatz für Baugröße E finden
Sie im Produkthandbuch für die Lüftungsbaugruppe,
175R5640.
Externe Lüftungskanäle
Wenn Sie mehr Lüftungskanäle extern zum Rittal-Schalt-
schrank anbringen, müssen Sie den Druckabfall in den
Kanälen berechnen. Weitere Informationen finden Sie in
5.2.7 Kühlung und Luftstrom.
®
VLT AQUA Drive FC 202 Projektierungshandbuch
Baugröße D3h Bausatz-Teilenr.
176F3625
176F3629
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.
Kühlkanal-Bausätze sind nur zur Verwendung mit IP00/IP20
Chassis-Frequenzumrichtern in den Rittal TS8-Schalt-
schränken mit IP20 und UL sowie NEMA 1 und IP54 und
UL sowie NEMA 12 geeignet.
VORSICHT
Bei der Baugröße E2/Gerätegröße 52 ist es wichtig,
aufgrund des Gewichts des Frequenzumrichters die
Platte ganz hinten im Rittal-Schaltschrank zu befestigen.
Baugröße D4h Bausatz-Teilenr.
176F3628
176F3630
3.7.2 Außeninstallation/NEMA 3R-Bausatz
für Rittal Schaltschränke

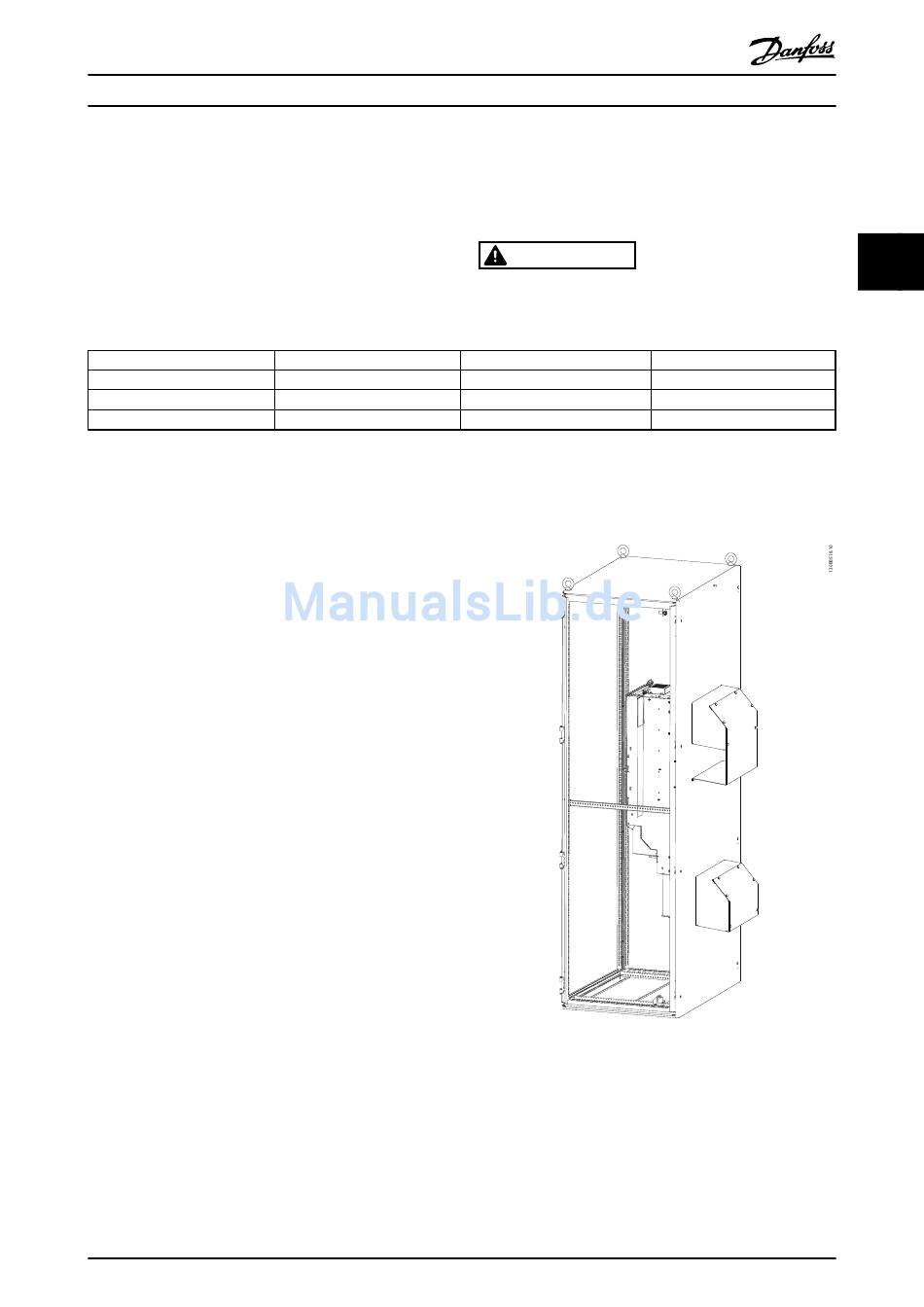

Abbildung 3.20 Seiten-Schnittansicht des Schaltschranks
Dieser Abschnitt beschreibt die Installation von NEMA 3R-
Bausätzen , die für Frequenzumrichter der Baugrößen D3h,
D4h und E2 verfügbar sind. Diese Bausätze sind für die
Verwendung mit IP00/IP20-Gehäuseversionen dieser
Baugrößen in Rittal TS8 NEMA 3R- oder NEMA 4-Schalt-
schränken konstruiert und geprüft. Der NEMA-3R-
Schaltschrank ist ein Schaltschrank für den Außenbereich,
Baugröße E2 Teilenr.
Nicht möglich
176F1850
176F0299
