2.7.4 Beispiel mit variablem Fluss über ein
Jahr
Abbildung 2.4 wurde auf Basis einer Pumpenkennlinie
berechnet, die von einem Pumpendatenblatt stammt.
Das erzielte Ergebnis zeigt Energieeinsparungen von über
50 % bei der gegebenen Durchflussverteilung über ein
Jahr. Die Amortisationszeit hängt vom Preis pro kWh sowie
vom Preis des Frequenzumrichters ab. In diesem Beispiel
beträgt sie weniger als ein Jahr im Vergleich zu Ventilen
und konstanter Drehzahl.

Energieeinsparungen

P =P
Welle Wellenausgang
P
[h]
2000
1500
1000
500
100 200

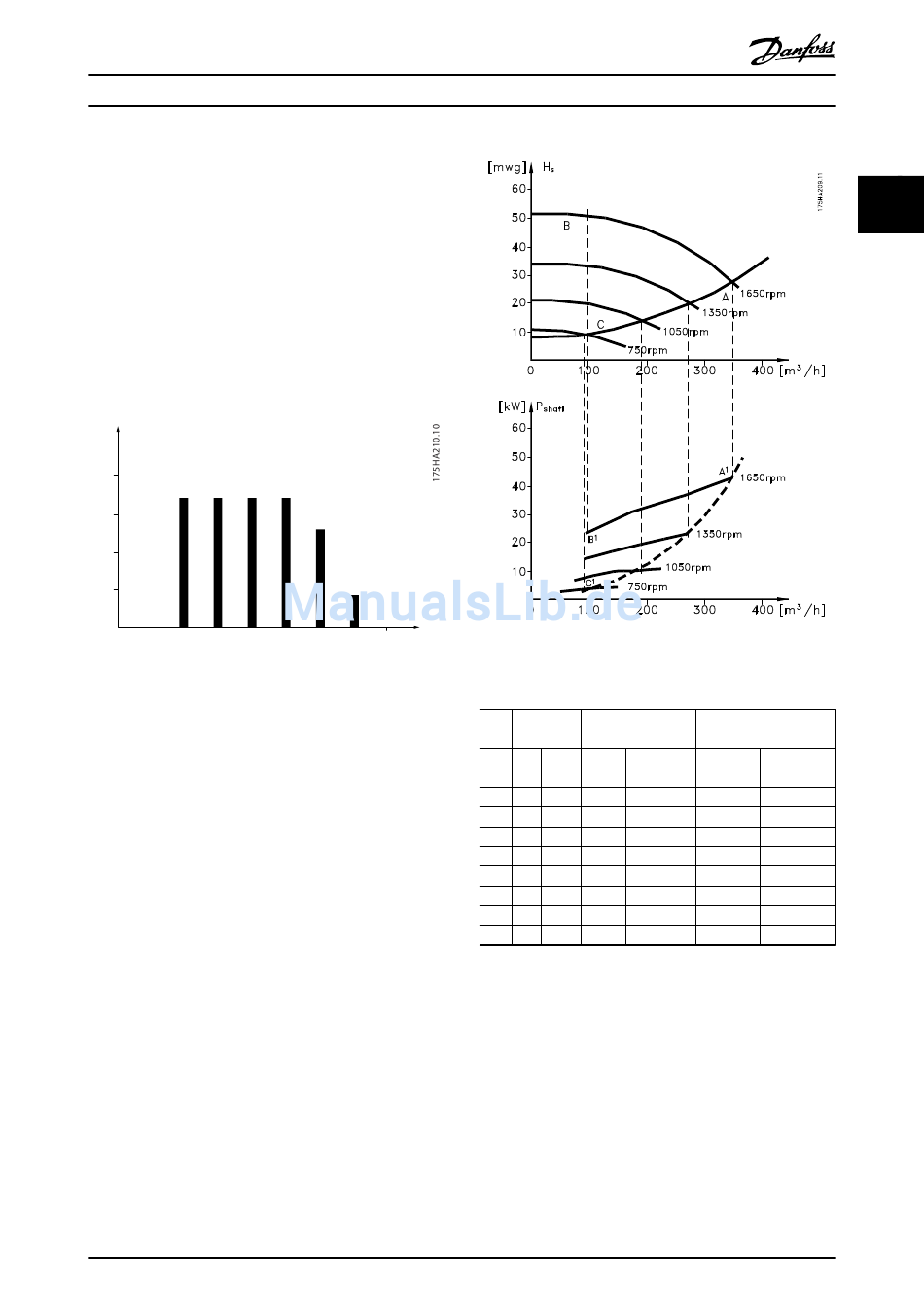

Abbildung 2.4 Durchflussverteilung über 1 Jahr
®
VLT AQUA Drive FC 202 Projektierungshandbuch
Q
300 400 [m 3 /h]
®
