Installieren
5
5

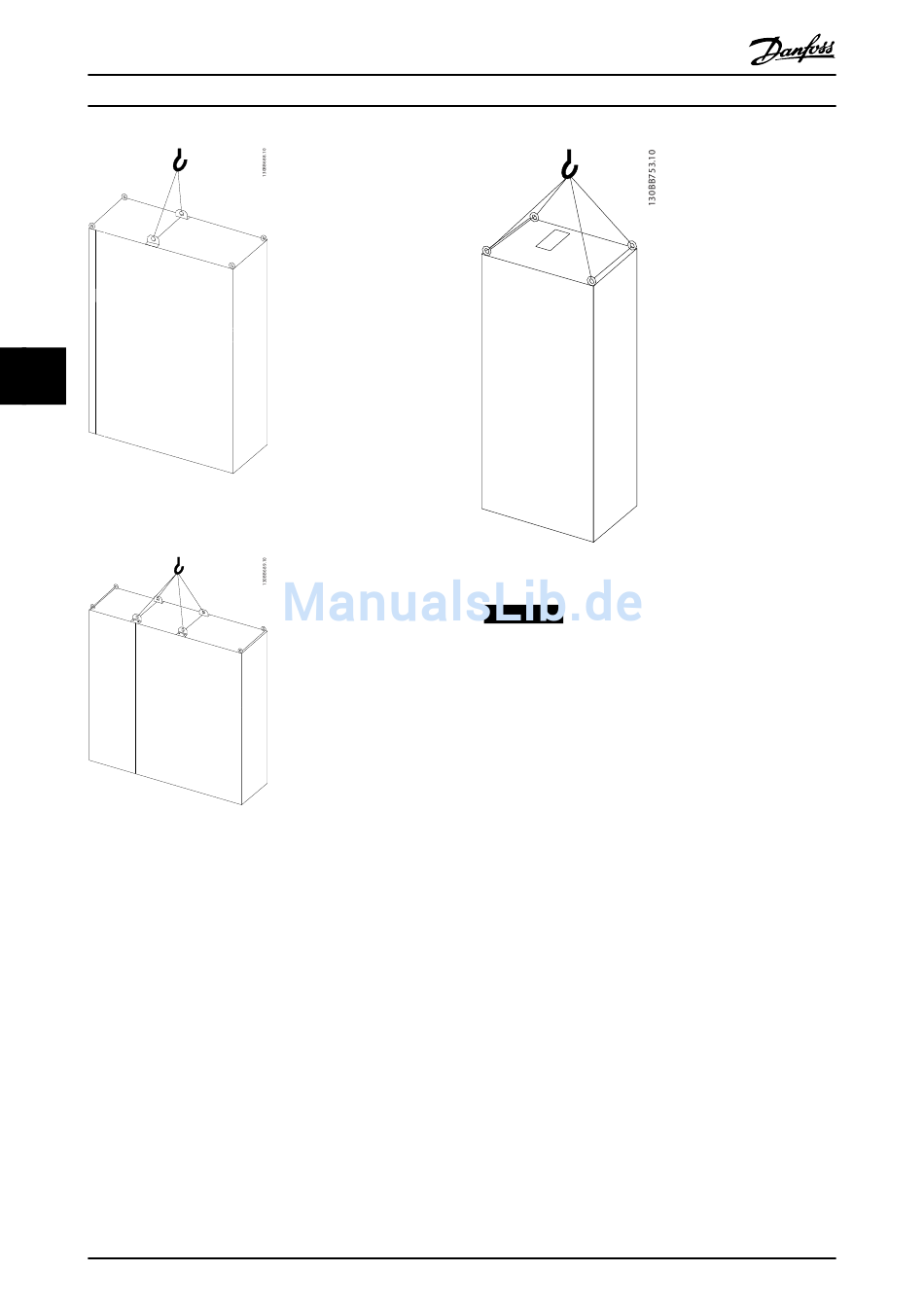

Abbildung 5.8 Empfohlenes Hebeverfahren für die Baugrößen
F1, F2, F9 und F10
Abbildung 5.9 Empfohlenes Hebeverfahren für die Baugrößen
F3, F4, F11, F12 und F13
100
®
VLT
AQUA Drive FC 202 Projektierungshandbuch
Abbildung 5.10 Empfohlenes Hebeverfahren für Baugröße F8
HINWEIS
Der Sockel befindet sich in derselben Verpackung wie
der Frequenzumrichter, ist jedoch während des
Transports nicht mit den Gehäusen der Baugrößen F1 bis
F4 verbunden. Der Sockel ist erforderlich, um die Luftzir-
kulation zur Kühlung des Frequenzumrichters zu
ermöglichen. Setzen Sie Gehäuse der Baugröße F am
endgültigen Aufstellungsort auf den Sockel. Der Winkel
zwischen FU-Oberkante und Hubseil sollte mindestens
60° betragen.
Neben den abgebildeten Verfahren ist auch das Heben
der Baugröße F mit einer Traverse zulässig.
5.2.5 Benötigte Werkzeuge
Für die Aufstellung des Frequenzumrichters benötigen
Sie folgende Werkzeuge:
®
MG20Z103 - VLT
ist eine eingetragene Marke von Danfoss.
10- oder 12-mm-Bohrer
Maßband
Steckschlüssel mit entsprechenden metrischen
Schlüsseleinsätzen (7–17 mm)
Verlängerungen für Steckschlüssel
Blechstanze für Rohr- oder Kabeldurchführungen
in Gehäusen der Schutzarten IP21 (NEMA 1) und
IP54 (NEMA 12).
Hebestange zum Heben des Geräts (Stange oder
Rohr mit max. Durchmesser von 25 mm mit einer
Mindesttragfähigkeit von 400 kg).
Kran oder sonstige Hubvorrichtung für die Positi-
onierung des Frequenzumrichters
