Steuerung Mit Bremsfunktion; Auswahl Des Bremswiderstands - Danfoss VLT AQUA Drive FC 200 Projektierungshandbuch

Projektierungshandbuch für VLT
Erhöhter Erdableitstrom
Da der Erdableitstrom des Frequenzumrichters 3,5 mA übersteigt, muss eine verstärkte Erdung angeschlossen werden. Gemäß den
Anforderungen der EN 50178 muss z. B. der Kabelquerschnitt des Erdanschlusses (Klemme 95) mindestens 10 mm
müssen 2 getrennt verlegte Erdungskabel verwendet werden.
Fehlerstromschutzschalter
Dieses Gerät kann einen Fehler-Gleichstrom im Schutzleiter verursachen. Als Fehlerstromschutzschalter (RCD) für zusätzlichen
Schutz darf netzseitig nur ein RCD vom Typ B (allstromsensitiv) verwendet werden. Siehe auch RCD-Anwendungshinweis MN.90.GX.YY.
Die Schutzerdung des Frequenzumrichters und die Verwendung von Fehlerstromschutzeinrichtungen müssen stets in Übereinstimmung
mit den nationalen und lokalen Vorschriften sein.

2.13. Steuerung mit Bremsfunktion

2.13.1. Auswahl des Bremswiderstands

Bei bestimmten Anwendungen wie in Zentrifugen ist es wünschenswert, den Motor schneller zu stoppen, als durch die Steuerung über Rampe Ab oder
Freilauf erreicht werden kann. In solchen Anwendungen kann der Einsatz von Geräten mit Bremswiderstand zum dynamischen Bremsen notwendig sein.
Die Benutzung eines Bremswiderstands stellt sicher, dass die Energie vom Widerstand und nicht vom Frequenzumrichter aufgenommen wird.
Ist der Betrag der kinetischen Energie, die in jedem Bremszeitraum zum Widerstand übertragen wird, unbekannt, kann die durchschnittliche Leistung auf
Basis der Zykluszeit und Bremszeit berechnet werden, was als Aussetzbetrieb bezeichnet wird. Der Aussetzbetrieb des Widerstandes gibt den Arbeitszyklus

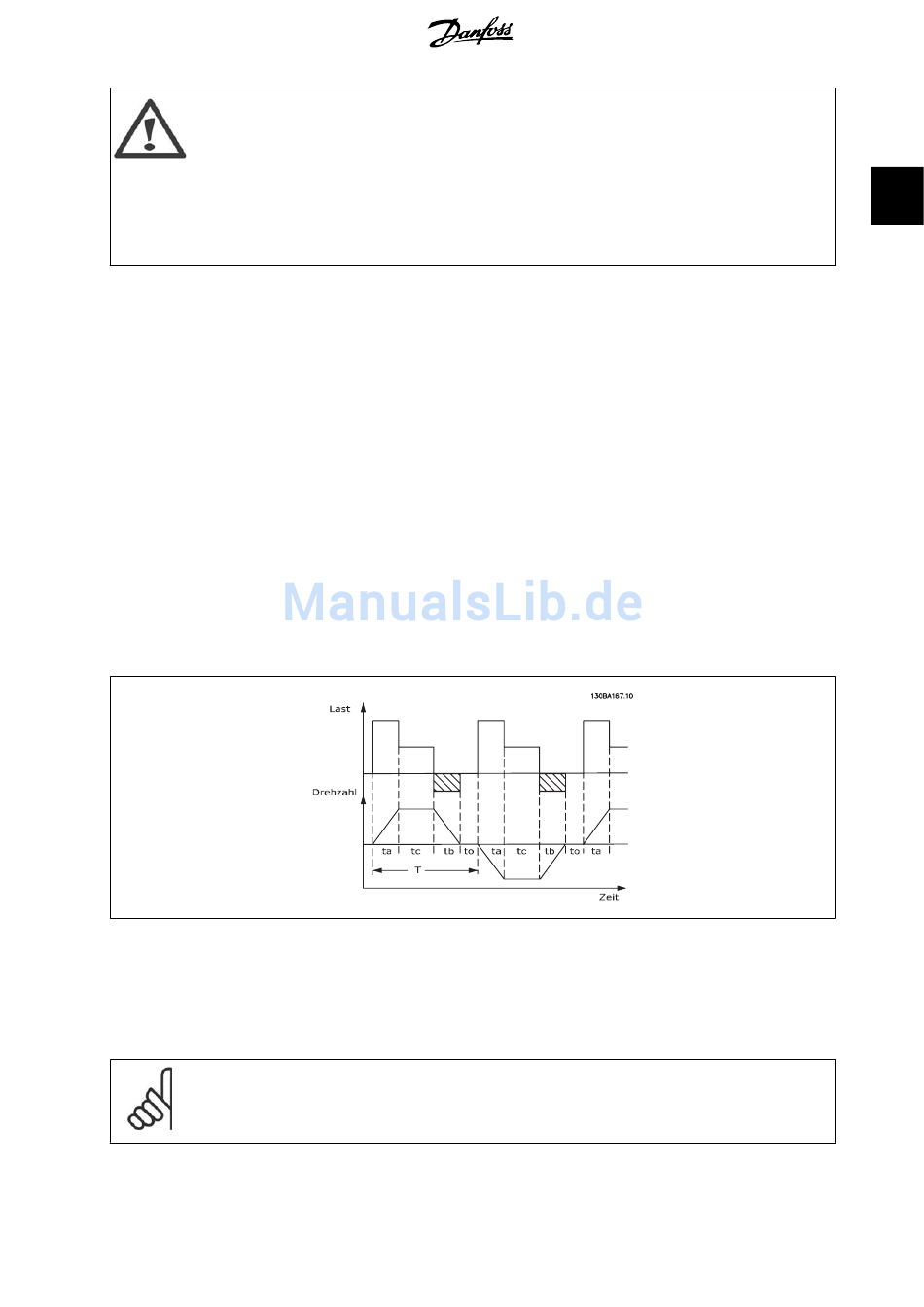

an, für den der Widerstand ausgelegt ist. Die nachstehende Abbildung zeigt einen typischen Bremszyklus.
Der Arbeitszyklus für Aussetzbetrieb des Widerstands kann wie folgt berechnet werden:
Arbeitszyklus = t /T
b
T = Zykluszeit in Sekunden
t ist die Bremszeit in Sekunden (als Teil der gesamten Zykluszeit)
b
Danfoss bietet Bremswiderstände mit Arbeitszyklen von 5 %, 10 % und 40 % an, welche für die Benutzung mit den Frequenzumrichtern der Serie FC202
AQUA geeignet sind. Bei Anwendung eines Arbeitszyklus von 10 % kann der Bremswiderstand die Bremsleistung über 10 % der Zykluszeit aufnehmen.
Die verbleibenden 90 % dienen zur Wärmeableitung im Widerstand.
Weitere Auswahlratschläge erhalten Sie von Danfoss.
ACHTUNG!
Bei einem Kurzschluss in der Bremselektronik des Frequenzumrichters kann ein eventueller Dauerstrom zum Bremswiderstand nur
durch Unterbrechung der Netzversorgung zum Frequenzumrichter (Netzschalter, Schütz) unterbrochen werden. (Das Schütz kann vom
Frequenzumrichter gesteuert werden).
®
AQUA Drive
®
MG.20.N3.03 - VLT ist eine eingetragene Marke von Danfoss.
2. Einführung zum VLT AQUA Drive
2
betragen oder es
2
35
