Installieren
3. Schritt. Aktivieren Sie die automatische Motoran-
passung (AMA).
Die Durchführung einer AMA stellt die optimale
Motorleistung sicher. Die AMA misst die elektrischen
Ersatzschaltbilddaten des Motors.
1. Schließen Sie Klemme 27 an Klemme 12 an, oder
setzen Sie 5-12 Klemme 27 Digitaleingang auf [0]
Ohne Funktion.
2. Aktivieren Sie die AMA in 1-29 Autom. Motoran-
passung.
3. Sie können zwischen kompletter und reduzierter
AMA wählen. Ist ein LC-Filter vorhanden, darf nur
die reduzierte AMA ausgeführt werden.
Andernfalls ist das LC-Filter während der AMA zu
entfernen.
4. Drücken Sie [OK]. Im Display wird „AMA mit
[Hand on]-Taste starten" angezeigt.
5. Drücken Sie [Hand on]. Ein Statusbalken stellt den
Verlauf der AMA dar.
AMA-Ausführung vorzeitig abbrechen
1. Drücken Sie die [OFF]-Taste: der Frequenzum-
richter zeigt einen Alarm an, und am Display wird
gemeldet, dass die AMA durch den Benutzer
abgebrochen wurde.
Erfolgreiche AMA
1. Im Display wird „AMA mit [OK]-Taste beenden"
angezeigt.
2. Drücken Sie die [OK]-Taste, um die automatische
Motoranpassung abzuschließen.
Fehlgeschlagene AMA
1. Der Frequenzumrichter zeigt einen Alarm an. Eine
Beschreibung des Alarms finden Sie im Abschnitt
8 Fehlersuche und -behebung.
2. „Wert" im Fehlerspeicher ([Alarm Log]-Taste) zeigt
die zuletzt vor dem Alarm von der AMA
ausgeführte Messsequenz. Diese Nummer
zusammen mit der Beschreibung des Alarms hilft
Ihnen bei der Fehlersuche. Geben Sie bei der
Kontaktaufnahme mit Danfoss unbedingt die
Nummer und Beschreibung des Alarms an.
HINWEIS
Häufige Ursache für eine fehlgeschlagene AMA sind
falsch eingegebene Motordaten oder auch eine zu große
Differenz zwischen Umrichter-/Motor-Nennleistung.
4. Schritt. Drehzahlgrenze und Rampenzeit einstellen
Stellen Sie die gewünschten Grenzwerte für Drehzahl und
Rampenzeit ein.
®
VLT AQUA Drive FC 202 Projektierungshandbuch
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.
1. 3-02 Minimaler Sollwert
2. 3-03 Maximaler Sollwert
1. 4-11 Min. Drehzahl [UPM] oder 4-12 Min.
Frequenz [Hz]
2. 4-13 Max. Drehzahl [UPM] oder 4-14 Max
Frequenz [Hz]
1. 3-41 Rampenzeit Auf 1
2. 3-42 Rampenzeit Ab 1

5.7 Installation Sicherer Stopp

Gehen Sie zur Installation einer Stopp-Funktion der
Kategorie 0 (EN 60204) gemäß Sicherheitskategorie 3
(EN 954-1) folgendermaßen vor:
1. Entfernen Sie die Drahtbrücke zwischen Klemme
37 und Klemme 12 (24 V DC) des FC 202. Es
reicht nicht aus, die Drahtbrücke nur durchzu-
schneiden oder durchzubrechen. Sie muss
vollständig entfernt werden, um Kurzschlüsse zu
vermeiden. Siehe Drahtbrücke in Abbildung 5.102.
2. Schließen Sie Klemme 37 mit einem gegen
Kurzschluss geschützten Kabel an die 24-V-DC-
Versorgung an. Die 24-V-DC-Versorgung muss
durch eine Trennvorrichtung gemäß EN 954-1
Kategorie 3 gesichert sein. Sind die Trennvor-
richtung und der Frequenzumrichter im selben
Schaltschrank untergebracht, darf auch ein nicht
abgeschirmtes Kabel verwendet werden.

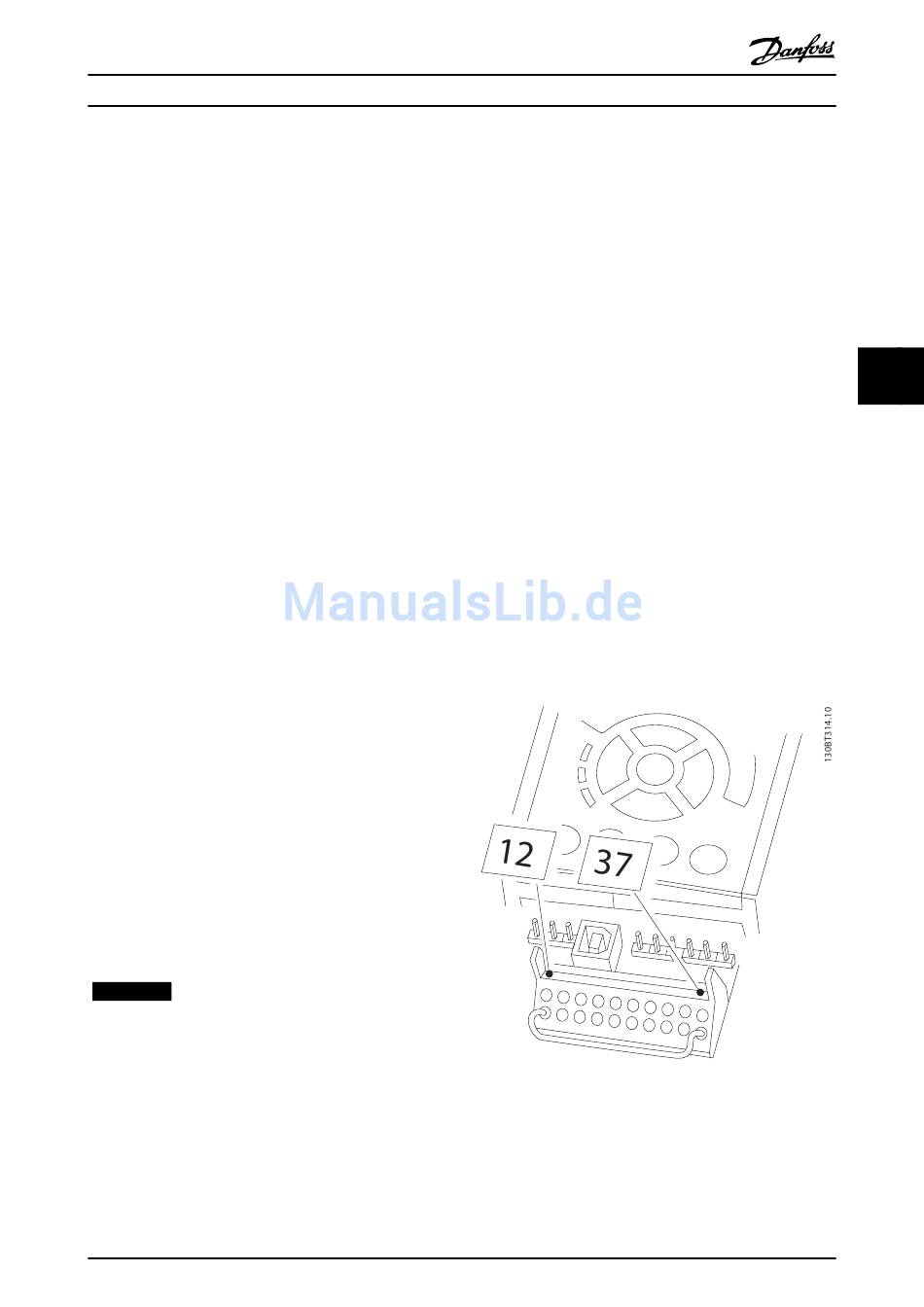

Abbildung 5.102 Drahtbrücke zwischen Klemme 37 und
Klemme 12 (24 V DC)
