Installieren
muss mindestens 80 % betragen. Die Schirmung
muss aus Metall – in der Regel Kupfer,
Aluminium, Stahl oder Blei – bestehen. Für das
Netzkabel gelten keine speziellen Anforderungen.
•
Bei Installationen mit starren Metallrohren sind
keine abgeschirmten Kabel erforderlich; das
Motorkabel muss jedoch in einem anderen Instal-
lationsrohr als die Steuer- und Netzkabel
installiert werden. Es ist ein durchgehendes
Metallrohr vom Frequenzumrichter bis zum Motor
erforderlich. Die EMV-Schirmwirkung flexibler
Installationsrohre variiert sehr stark; hier sind
entsprechende Herstellerangaben einzuholen.
•
Erden Sie die Abschirmung bei Motor- und
Steuerkabeln beidseitig. In einigen Fällen ist es
nicht möglich, die Abschirmung an beiden Enden
anzuschließen (fehlender Potenzialausgleich).
Schließen Sie in diesem Fall zumindest die
Abschirmung am Frequenzumrichter an. Siehe
auch 5.3.3 Netzanschluss und Erdung.
•
Vermeiden Sie verdrillte Abschirmlitzen (Pigtails).
Sie erhöhen die Impedanz der Abschirmung und
beeinträchtigen so den Abschirmeffekt bei hohen
Frequenzen. Verwenden Sie stattdessen nieder-
ohmige Kabelschellen oder EMV-Kabelanschlüsse.

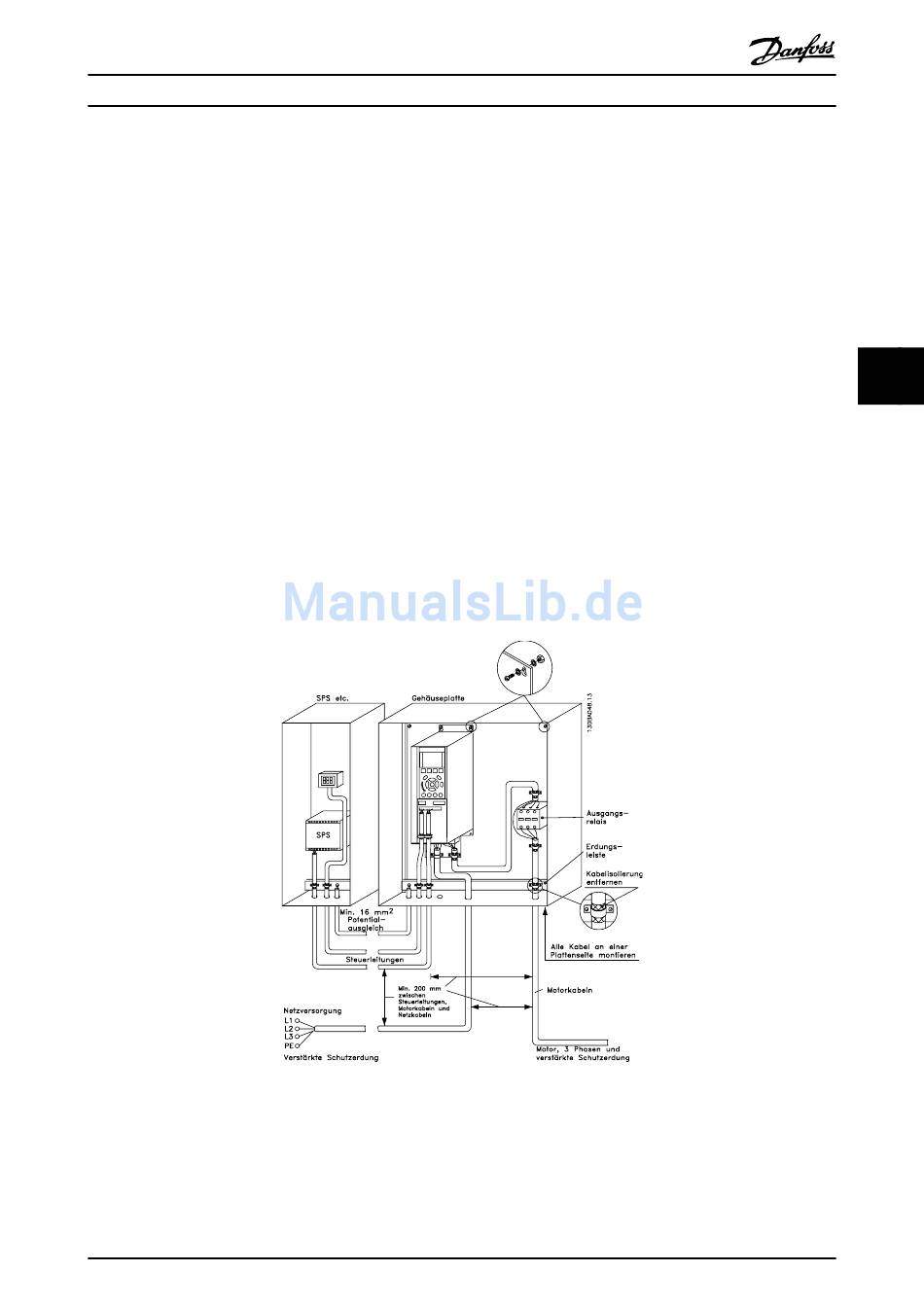

Abbildung 5.106 EMV-gerechte elektrische Installation eines Frequenzumrichters im Schaltschrank
®
VLT AQUA Drive FC 202 Projektierungshandbuch
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.
•
Verwenden Sie nach Möglichkeit in Schalt-
schränken ebenfalls nur abgeschirmte Motor- und
Steuerkabel.
Führen Sie die Abschirmung möglichst dicht an den
elektrischen Anschluss.
Abbildung 5.106 zeigt ein Beispiel einer EMV-gerechten
elektrischen Installation eines IP20-Frequenzumrichters. Er
ist in einem Schaltschrank mit Ausgangsschütz installiert
und an eine SPS angeschlossen, die in einem separaten
Schrank installiert ist. Auch andere Installationsweisen
können ggf. eine ebenso gute EMV-Wirkung erzielen,
sofern zumindest die vorstehenden Richtlinien für eine
ordnungsgemäße Installation befolgt wurden.
Wenn die Installation nicht gemäß den Vorgaben erfolgt
oder wenn nicht abgeschirmte Kabel verwendet werden,
können bestimmte Anforderungen hinsichtlich der Störaus-
sendung voraussichtlich nicht erfüllt werden, auch wenn
die Anforderungen an die Störfestigkeit erfüllt bleiben.
Siehe 2.9.3 EMV-Prüfergebnisse (Störaussendung).
