Emv-Gerechte Verkabelung - Danfoss VLT AQUA Drive FC 202 Installationshandbuch

Installieren
5 5

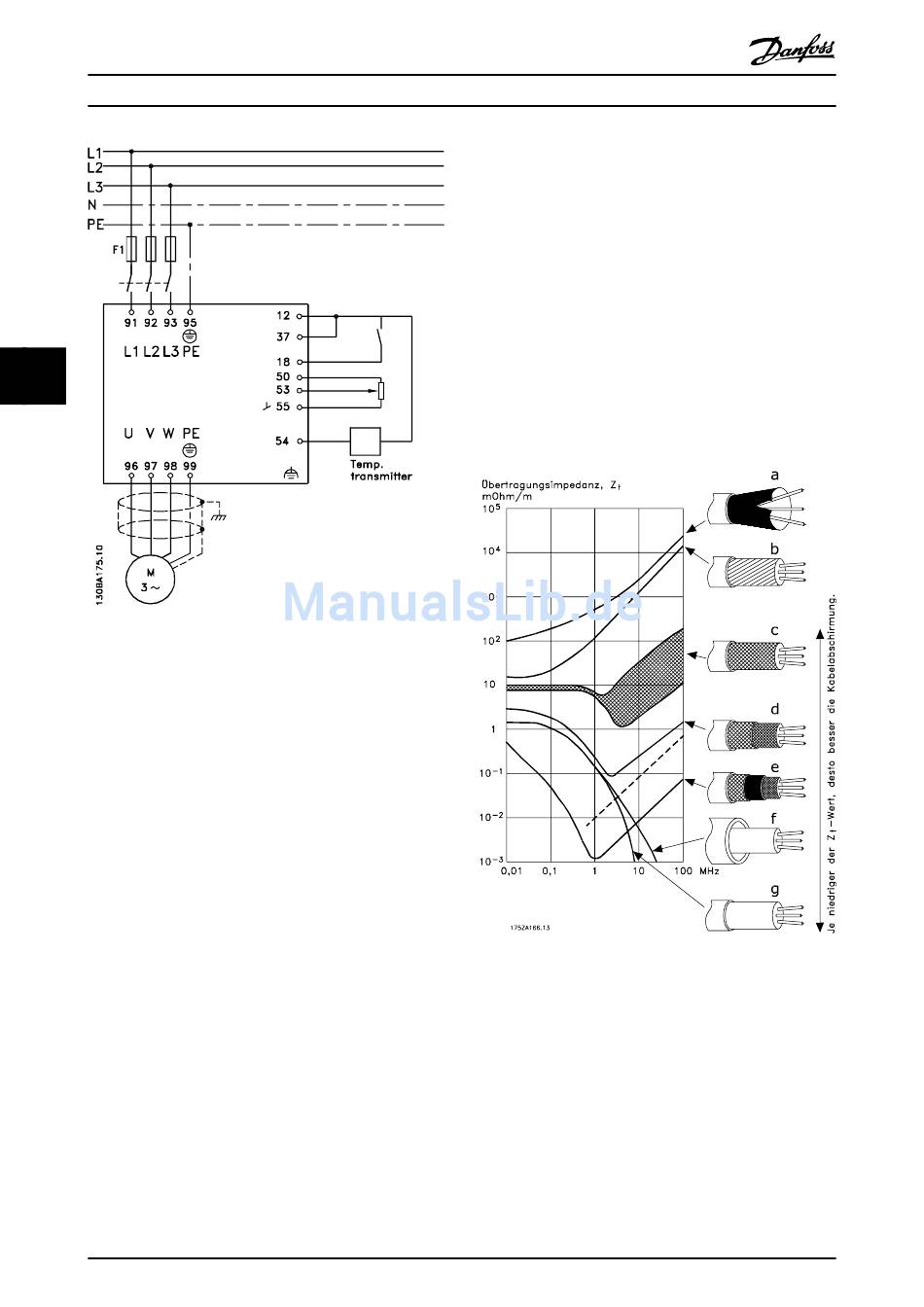

Abbildung 5.107 Elektrisches Anschlussdiagramm (6-Puls-
Schaltung)

5.10.2 EMV-gerechte Verkabelung

Danfoss empfiehlt die Verwendung abgeschirmter Kabel,
um die Störfestigkeit der Steuerkabel zu optimieren und
die EMV-Störaussendung der Motorkabel zu verhindern.
Die Fähigkeit eines Kabels, ein- und ausstrahlende
elektrische Störstrahlung zu reduzieren, hängt von der
Übertragungsimpedanz (Z
Kabeln ist normalerweise darauf ausgelegt, die
Übertragung elektrischer Störungen zu mindern, wobei
allerdings Abschirmungen mit niedrigerem Z
sind als Abschirmungen mit höherer Übertragungsim-
pedanz Z .
T
Die Übertragungsimpedanz (Z
tellern selten angegeben. Durch Sichtprüfung und
Beurteilung der mechanischen Eigenschaften des Kabels
lässt sich die Übertragungsimpedanz jedoch einigermaßen
abschätzen.
Sie können die Übertragungsimpedanz (Z
folgender Faktoren beurteilen:
•
Leitfähigkeit des Abschirmmaterials
•
Kontaktwiderstand zwischen den Leitern des
Abschirmmaterials
164
®
VLT AQUA Drive FC 202 Projektierungshandbuch
) ab. Die Abschirmung von
T
wirksamer
T
) wird von den Kabelhers-
T
) anhand
T
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.
•
Schirmabdeckung, d. h., die physische Fläche des
Kabels, die durch den Schirm abgedeckt ist; wird
häufig in Prozent angegeben
•
Art der Abschirmung (geflochten oder verdrillt)
•
Aluminium-Ummantelung mit Kupferdraht
•
Verdrillter Kupferdraht oder abgeschirmtes
Stahldrahtkabel
•
Einlagiges Kupferdrahtgeflecht mit prozentual
schwankender Schirmabdeckung
•
Zweilagiges Kupferdrahtgeflecht
•
Zweilagiges Kupferdrahtgeflecht mit magnet-
ischer, abgeschirmter Zwischenlage
•
In Kupfer- oder Stahlrohr geführtes Kabel
•
Bleikabel mit 1,1 mm Wandstärke
Abbildung 5.108 Übertragungsimpedanz Z
T
