Mechanische Installation

8.2.1 Aufstellung

8.2.1.1 Abstand

Alle Bauformen ermöglichen eine Seite-an-Seite-Installation,
außer wenn ein Gehäuse der Schutzart IP21/IP4X/TYP 1
verwendet wird (siehe Kapitel 11 Optionen und Zubehör).
Seite-an-Seite-Installation
Die Bauformen mit der Schutzart IP20 A und B können
ohne Abstand nebeneinander montiert werden, die
Montagereihenfolge ist jedoch wichtig. Abbildung 8.1 zeigt,
wie die Geräte korrekt montiert werden.
8 8
A2

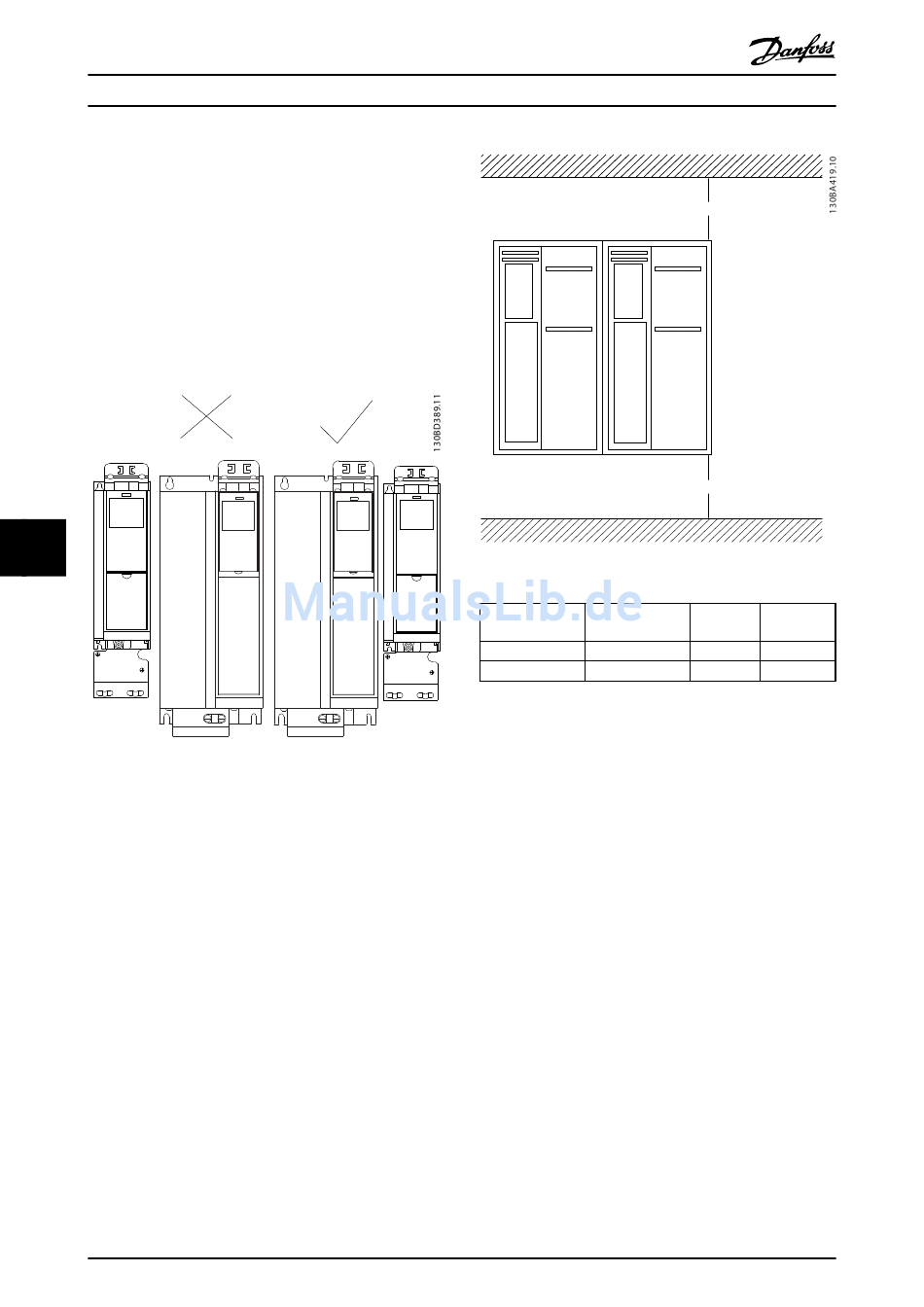

Abbildung 8.1 Korrekte Seite-an-Seite-Installation
Wenn Sie ein Gehäuse der Schutzart IP21 bei den
Baugrößen A1, A2 oder A3 verwenden, muss der Abstand
zwischen den Frequenzumrichtern mindestens 50 mm
betragen.
Halten Sie für optimale Kühlbedingungen über und unter
dem Frequenzumrichter einen Abstand für eine ausrei-
chende Luftzirkulation ein. Siehe Tabelle 8.3.
114
Projektierungshandbuch
B3 B3
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Abbildung 8.2 Abstand
Baugröße
a [mm]
b [mm]
Tabelle 8.3 Abstand für Luftzirkulation für verschiedene
A2
Baugrößen

8.2.1.2 Wandmontage

Die Montage an einer soliden Rückwand ist relativ
unkompliziert.
1. Bohren Sie Löcher gemäß den angegebenen
Maßen.
2. Verwenden Sie Schrauben, die für die jeweilige
Montagefläche des Frequenzumrichters geeignet
sind. Ziehen Sie alle 4 Schrauben fest an.
Bei der Installation des Frequenzumrichters an einer nicht
soliden Rückseite muss dieser aufgrund der
unzureichenden Kühlluft über dem Kühlkörper mit einer
Rückwand „1" ausgestattet werden.
a
b
A1*/A2/A3/A4/ B2/B3/B4/
A5/B1 C1/C3
100 200
100 200
C2/C4
225
225
MG33BF03
