Elektrische Installation
3.
Schließen Sie den Erdanschluss mit den
passenden Schrauben aus dem Montagezubehör
an Klemme 99 auf dem Abschirmblech an.
4.
Schieben Sie die Anschlussstecker 96 (U), 97 (V),
98 (W) (bis 7,5 kW) und das Motorkabel auf die
Klemmen mit der Bezeichnung MOTOR.
5.
Befestigen Sie das abgeschirmte Kabel mit
Schrauben und Unterlegscheiben aus dem
Montagezubehör am Abschirmblech.
Sie können alle 3-phasigen Standard-Asynchronmotoren an
einen Frequenzumrichter anschließen. Normalerweise wird
für kleine Motoren Sternschaltung verwendet (230/400 V,
Y), für große Motoren Dreieckschaltung (400/690 V, Δ).
Schaltungsart (Stern/Dreieck) und Anschlussspannung sind
auf dem Motortypenschild angegeben.

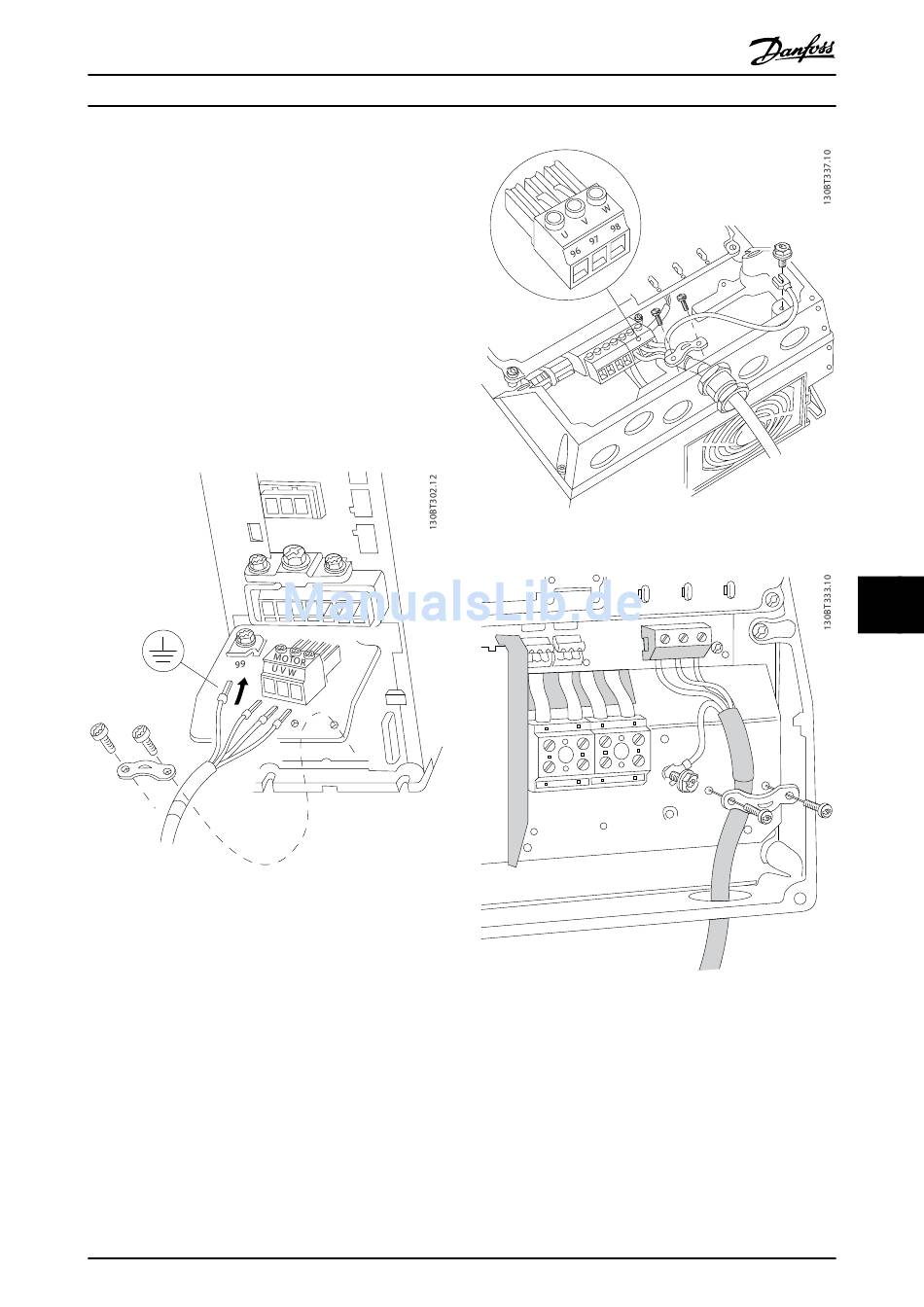

Abbildung 9.30 Motoranschluss für Baugrößen A1, A2 und A3
MG33BF03
Projektierungshandbuch
Abbildung 9.31 Motoranschluss für Baugrößen A4/A5
MOTOR
Abbildung 9.32 Motoranschluss für Baugrößen B1 und B2
