Anschlussübersicht - Danfoss VLT FC 301 Handbuch Für Fortgeschrittene

Optionen und Zubehör
1
X55
X56
X57
X58
X59
11 11
1 Klemmenblock für Bookstyle-Bauformen
2 Klemmenblock für kompakte Bauformen
X55 Drehgeber 2
X56 Drehgeber 1
X57 Digitaleingänge
X58 24 V DC-Versorgung
X59 Digitalausgänge
X62 MCO CAN Bus
X60 Debug-Anschlüsse (RS-485)

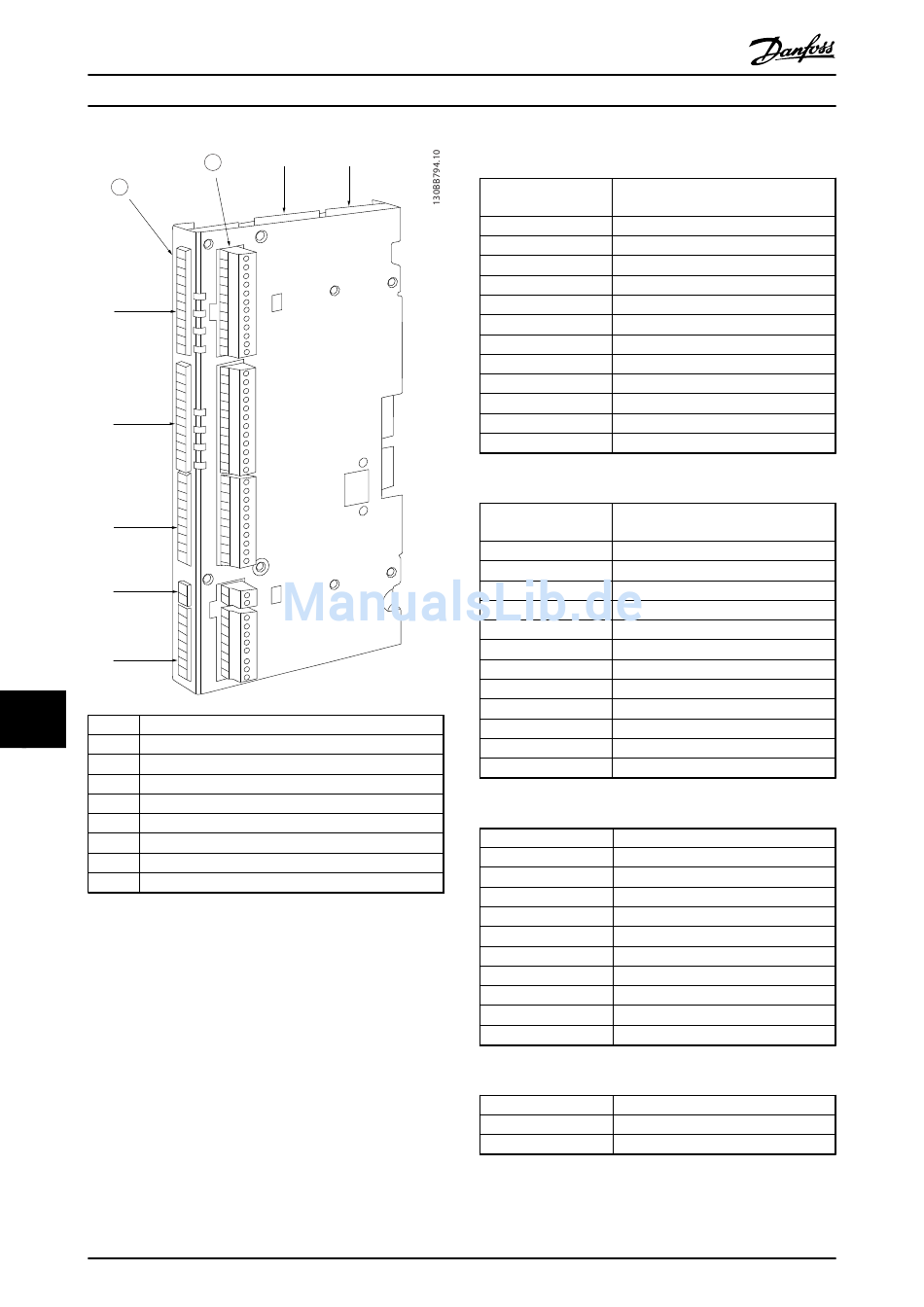

Abbildung 11.22 Position der Klemmenleisten
172
Projektierungshandbuch
X62 X60
2
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Anschlussübersicht
Klemme Nr. Beschreibender Name Drehgeber 2
(Istwert)
1 +24-V-Versorgung
2 +8-V-Versorgung
3 +5-V-Versorgung
4 GND
5 A
6 A nicht
7 B
8 B nicht
9 Z/Uhr
10 Z nicht/Uhr nicht
11 DATEN
12 DATEN nicht
Tabelle 11.5 Klemmenleiste X55
Klemme Nr. Beschreibender Name Drehgeber 1
(Master)
1 +24-V-Versorgung
2 k. A.
3 +5-V-Versorgung
4 GND
5 A
6 A nicht
7 B
8 B nicht
9 Z/Uhr
10 Z nicht/Uhr nicht
11 DATEN
12 DATEN nicht
Tabelle 11.6 Klemmenleiste X56
Klemme Nr. Beschreibender Name Digitaleingänge
1 Digitaleingänge
2 Digitaleingänge
3 Digitaleingänge
4 Digitaleingänge
5 Digitaleingänge
6 Digitaleingänge
7 Digitaleingänge
8 Digitaleingänge
9 Digitaleingänge
10 Digitaleingänge
Tabelle 11.7 Klemmenleiste X57
Klemme Nr. Beschreibender Name Netzversorgung
1 +24-V-Versorgung
2 GND
Tabelle 11.8 Klemmenleiste X58
MG33BF03
