Vlt ® Resolver-Option Mcb - Danfoss VLT FC 301 Handbuch Für Fortgeschrittene

Optionen und Zubehör
24 V 8 V 5 V GND A A
1 2 3 4 5 6

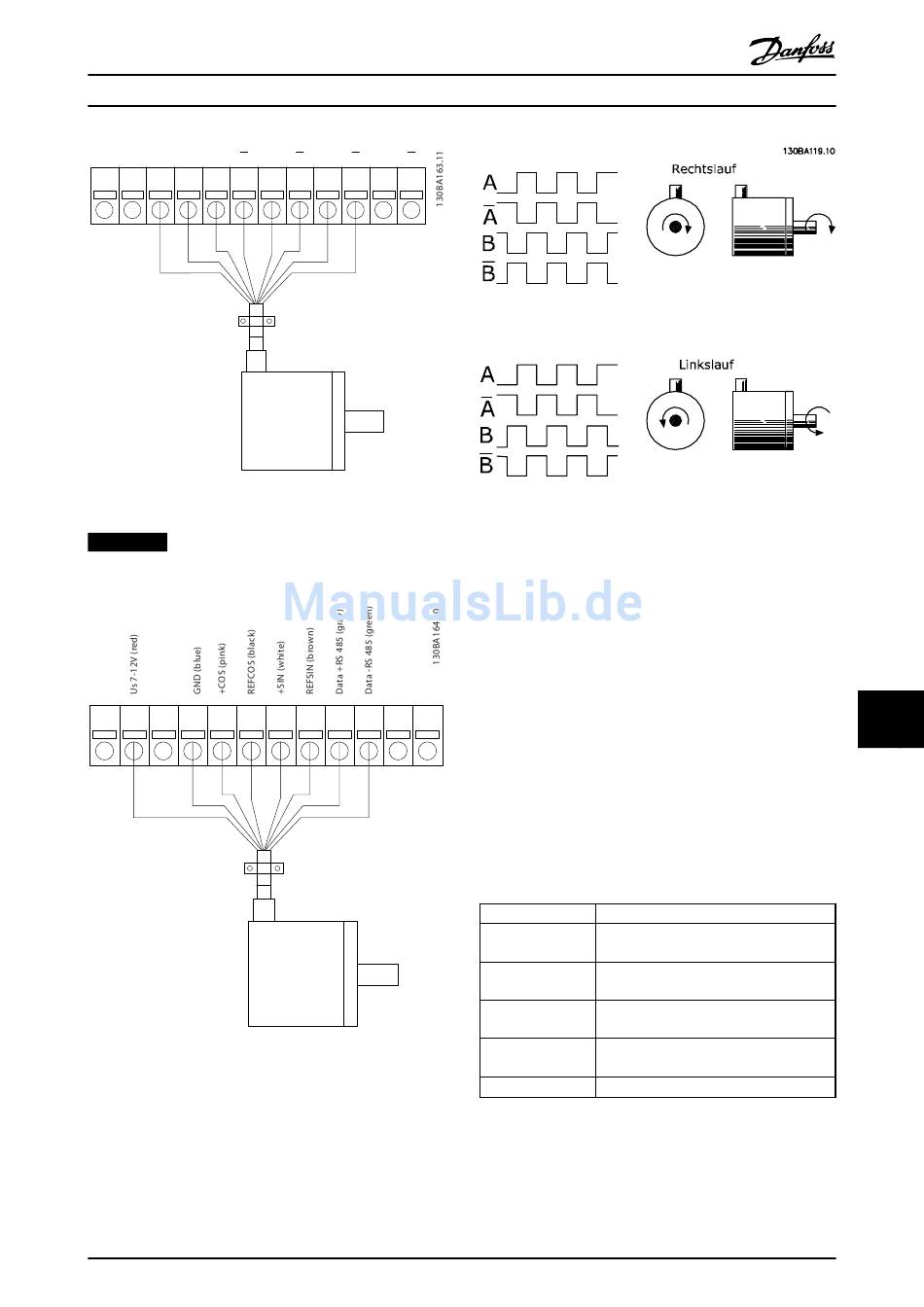

Abbildung 11.3 Inkrementalgeber
HINWEIS
Max. Kabellänge 150 m.
1 2 3 4 5 6
Abbildung 11.4 SinCos-Drehgeber Hiperface
MG33BF03
Projektierungshandbuch
B B Z Z D D
7 8 9 10 11 12
7 8 9 10 11 12
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Abbildung 11.5 Drehrichtung
®
11.2.3 VLT
Resolver-Option MCB 103
Die Resolver-Option MCB 103 dient zur Rückführung eines
Resolveristwertsignals vom Motor zum VLT
AutomationDrive. Resolver werden im Wesentlichen als
Motor-Istwertgeber für bürstenlose Permanentmagnet-
Synchronmotoren verwendet.
Wenn das Resolver-Optionskit separat bestellt wird,
enthält der Satz Folgendes:
•
Resolver-Option MCB 103
•
Erweiterte LCP-Befestigung und vergrößerte
Klemmenabdeckung
Parameterauswahl: 17-5* Resolver-Schnittstelle.
Resolver-Option MCB 103 unterstützt eine Vielzahl
verschiedener Resolverarten.
Resolver Pole 17-50 Resolver Pole: 2 *2
Resolver Eingangs- 17-51 Resolver Eingangsspannung: 2,0–8,0
spannung V *7,0 V
eff eff
Resolver Eingangs- 17-52 Resolver Eingangsfrequenz: 2-15 kHz
frequenz 10,0 kHz
Übersetzungsver- 17-53 Übersetzungsverhältnis: 0,1–1,1 *0,5
hältnis
Sekundäre Max. 4 V
eff
Eingangsspannung
Sekundäre Last
Ca. 10 kΩ
Tabelle 11.2 Technische Spezifikationen für Resolver
®
11 11
159
