Ergreifen Sie die folgenden Vorsichtsmaßnahmen
•
Der FC 302 mit MCB 108 (einschließlich der
Verbindungen zwischen X31/9 und Klemme 37)
muss in ein IP54-Gehäuse gesetzt werden.
•
Aktivieren der Funktion „Sicherer Stopp" (d. h.
Wegschalten des 24 V-Signals an Klemme 37
durch Trennung der Spannung am zweipoligen
Eingang des MCB 108) schafft keine elektrische
Sicherheit.
•
Die Sicherheitsvorrichtung, die an den
zweipoligen Eingang der MCB 108 angeschlossen
ist, muss die Anforderungen von Kat. 3 / PL d
gemäß ISO 13849-1 erfüllen, um Spannung/Strom
zur MCB 108 zu unterbrechen. Dies gilt auch für
die Verbindungen zwischen der MCB 108 und der
Sicherheitsvorrichtung.
•
Lesen und beachten Sie die Anweisungen für die
Sicherheitsvorrichtung, um sie richtig an der MCB
108 anzuschließen.
11 11

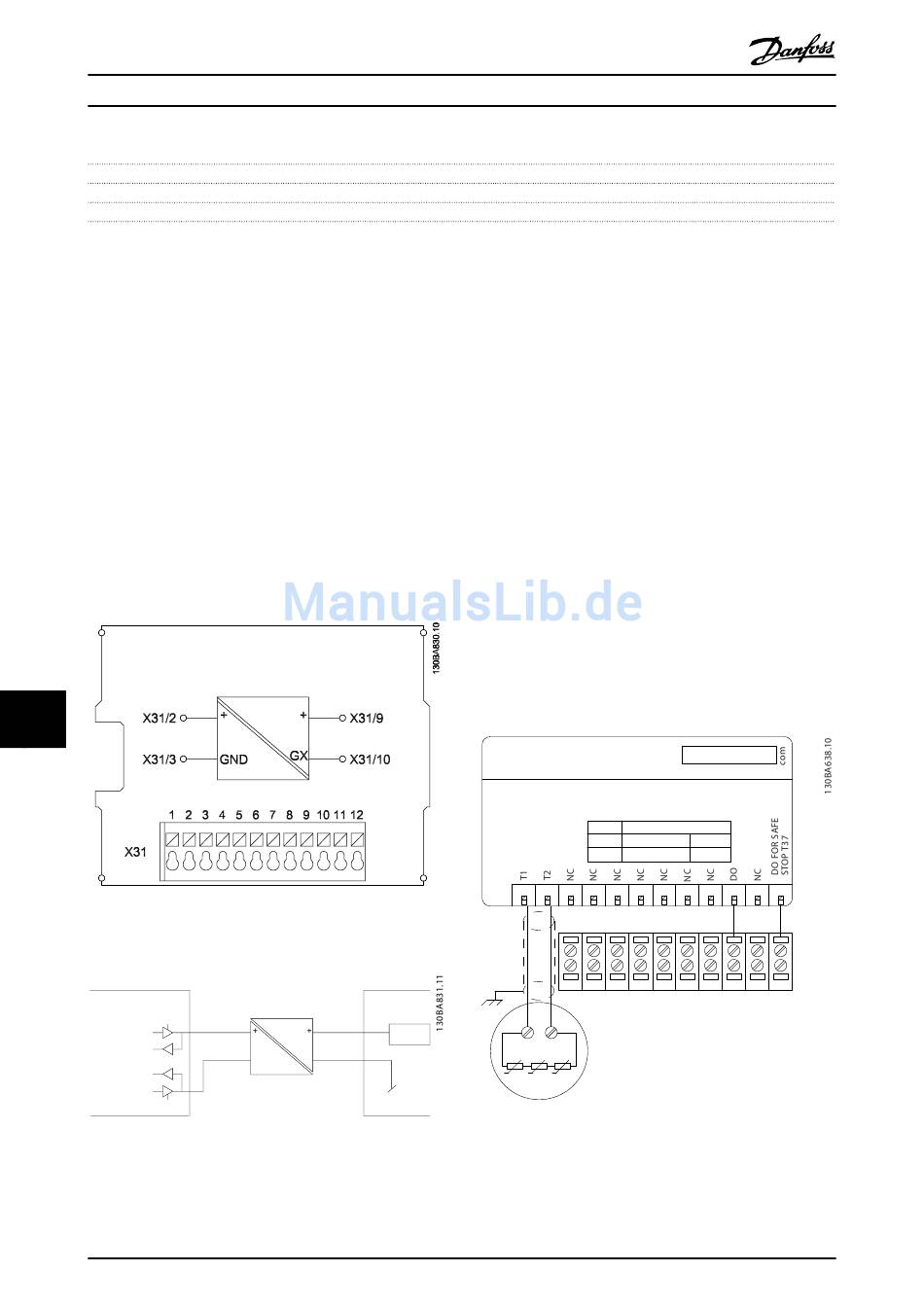

Abbildung 11.13 Optionsmodul Safe PLC-Schnittstelle MCB
108
Safe PLC
24 V DC
P - Control
P - Monitor
M - Monitor
M - Monitor
GND
Abbildung 11.14 Safe PLC-Schnittstelle Anschluss MCB 108
164
Projektierungshandbuch
MCB 108 FC 302
X31/2 X31/9 37
channel
X31/3
X31/10 20
GX
GND
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
®
11.2.6 VLT
Mit der Komponente MCB 112 können Sie die Temperatur
eines Elektromotors über einen galvanisch getrennten PTC-
Thermistoreingang überwachen. Bei dieser handelt es sich
um eine B-Option für Frequenzumrichter mit der Funktion
„Sicher abgeschaltetes Moment".
Angaben zu anderen Anwendungsmöglichkeiten finden Sie
unter Kapitel 10 Anwendungsbeispiele.
X44/1 und X44/2 sind die Thermistor-Eingänge. X44/12
aktiviert für den Frequenzumrichter die Funktion „Sicher
abgeschaltetes Moment" (STO, Klemme 37), wenn die
Thermistorwerte dies erforderlich machen, während X44/10
den Frequenzumrichter informiert, dass eine STO-
Anforderung von MCB 112 eingegangen ist, um eine
angemessene Alarmhandhabung zu gewährleisten. Einer
der Parameter der Digitaleingänge (oder ein Digitaleingang
einer montierten Option) muss für [80] PTC-Karte 1
konfiguriert sein, damit die Informationen von X44/10
verarbeitet werden können. Konfigurieren Sie 5-19 Klemme
37 Sicherer Stopp auf die gewünschte Funktion „Sicher
abgeschaltetem Moment" (die Werkseinstellung ist S.Stopp/
Alarm).
MS 220 DA
Motor protection
MCB 112 PTC Thermistor Card
X44
1 2 3
12
T T
P P
Safe
PTC
M3~
Abbildung 11.15 Installation der Option MCB 112
20 V DC@Vin = 24 V
PTC-Thermistorkarte MCB 112
ZIEHL
Option B
Code No.130B1137
Reference for 10, 12
11
10 20-28 VDC 10 mA
20-28 VDC
12 60 mA
4 5 6 7 8 9 10 11
13 18 19 27 29 32 33 20
Control Terminals of FC302
500 mA DC
1 ms
3 ms
12
37
